मूल मॉडल: केजीजी, केएफएफ, आदि। इन्सुलेशन सामग्री: सिलिकॉन रबर या फ्लोरोप्लास्टिक।

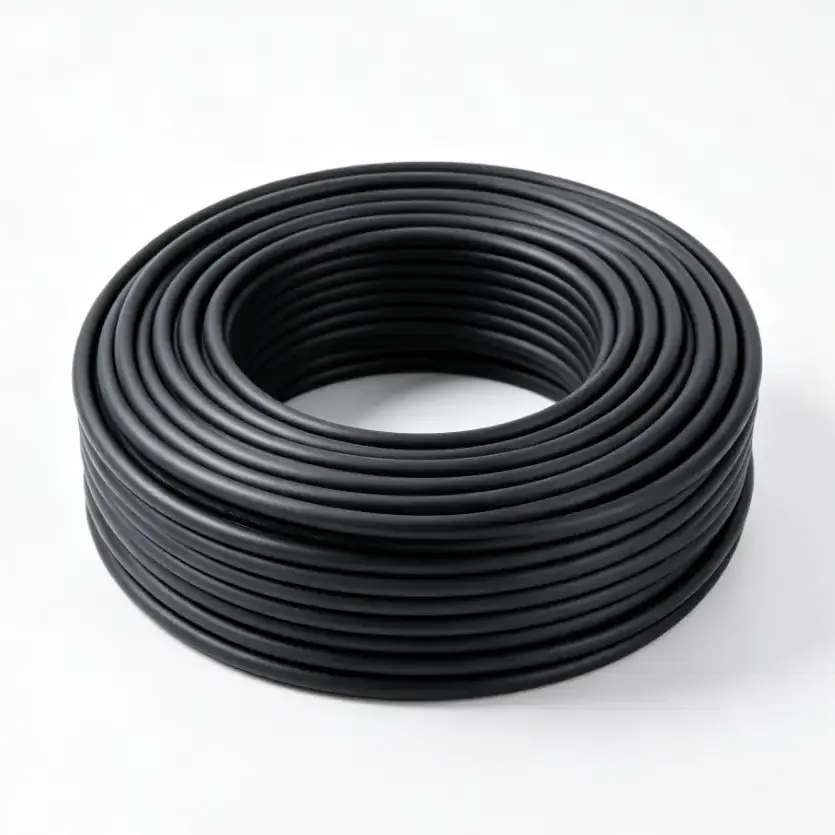

उच्च तापमान नियंत्रण केबल ऊंचे तापमान वाले कामकाजी वातावरण में नियंत्रण और निगरानी संकेतों को प्रसारित करने के लिए एक विशेष प्रयोजन वाली केबल है। यह सिलिकॉन रबर या फ्लोरोप्लास्टिक इन्सुलेशन और वैकल्पिक परिरक्षण और सुरक्षात्मक म्यान संरचनाओं के साथ कंडक्टर के रूप में उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे का उपयोग करता है। मल्टी-स्ट्रैंड कंडक्टर उपकरण वायरिंग के लिए लचीलापन प्रदान करता है, जबकि इन्सुलेशन और शीथ सामग्री का चयन ऑपरेटिंग तापमान और आसपास की स्थितियों के अनुसार किया जा सकता है।
यह निर्माण उन अनुप्रयोगों के लिए है जहां तापमान प्रतिरोध केबल चयन का एक महत्वपूर्ण हिस्सा है। विशिष्ट अनुप्रयोगों में धातु विज्ञान, गर्मी उपचार, औद्योगिक भट्टियां, थर्मल प्रसंस्करण उपकरण और अन्य औद्योगिक नियंत्रण प्रणालियां शामिल हैं। वास्तविक केबल विनिर्देश का चयन निरंतर तापमान, चरम तापमान, विद्युत आवश्यकताओं, स्थापना स्थितियों और तेल, नमी या संक्षारक मीडिया के संपर्क के अनुसार किया जाना चाहिए।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी सूचकांक |
|
संरचना विन्यास |
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा, बहु-स्ट्रैंड लचीला कंडक्टर |
|
|
कंडक्टर क्रॉस-सेक्शन |
0.5मिमी²～10मिमी² |
|
|
इन्सुलेशन परत |
बेहतर तापमान प्रतिरोध ग्रेड के साथ सिलिकॉन रबर या फ्लोरोप्लास्टिक |
|
|
परिरक्षण परत (वैकल्पिक) |
तांबे के तार ब्रेडिंग/तांबा टेप रैपिंग, परिरक्षण कवरेज दर ≥80% |
|
|
बाहरी आवरण |
उच्च तापमान प्रतिरोधी कम धुआँ हैलोजन मुक्त लौ-मंदक पीवीसी शीथ, सिलिकॉन रबर, फ्लोरोप्लास्टिक या नाइट्राइल शीथ यौगिक, तेल प्रतिरोधी, एसिड और क्षार प्रतिरोधी |
|
|
कोर मात्रा विशिष्टता |
2～61 मल्टी-कोर वैकल्पिक |
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज |
450/750V |
|
|
20℃ पर इन्सुलेशन प्रतिरोध |
≥100MΩ·km |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज का सामना करती है |
3kV, 5 मिनट तक कोई ब्रेकडाउन नहीं |
|
|
डीसी कंडक्टर प्रतिरोध |
जीबी/टी 9330 मानक में निर्दिष्ट सीमा मानों के अनुरूप |
|
ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन |
अग्नि-प्रतिरोध रेटिंग |
90 मिनट के लिए 830℃ से कम तापमान पर अग्नि जोखिम नहीं |
|
|
ज्वाला-मंदक रेटिंग |
GB/T 19666 में निर्दिष्ट ZA, ZB, ZC आवश्यकताओं को पूरा करता है। |

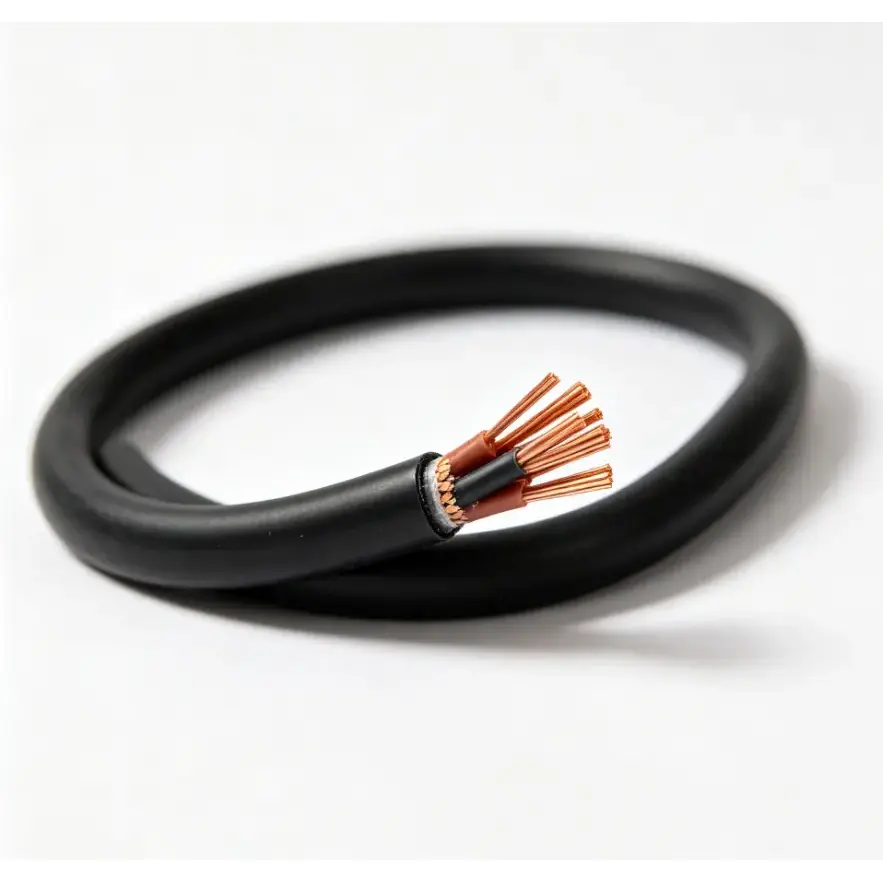

कंडक्टर मल्टी-स्ट्रैंड लचीले निर्माण में उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे से बना है। कठोर ठोस कंडक्टर की तुलना में, फंसे हुए ढांचे उपकरण और नियंत्रण कैबिनेट के आसपास रूटिंग के लिए अधिक उपयुक्त हैं। सूचीबद्ध विनिर्देश सीमा के अनुसार उपलब्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² से 10 मिमी² है।
सिलिकॉन रबर और फ्लोरोप्लास्टिक विभिन्न परिचालन स्थितियों के लिए तापमान प्रतिरोधी इन्सुलेशन विकल्प प्रदान करते हैं। सामग्री के चयन में केवल तापमान के बजाय निरंतर काम करने वाले तापमान, अल्पकालिक तापमान जोखिम, यांत्रिक आवश्यकताओं और आसपास के वातावरण पर विचार करना चाहिए।
जब परिरक्षण की आवश्यकता होती है तो केबल को तांबे के तार ब्रेडिंग या तांबे के टेप रैपिंग से सुसज्जित किया जा सकता है। The specified shielding coverage rate is ≥80%. Shielding is particularly relevant where control or monitoring circuits are installed close to equipment that may generate electrical interference.
बाहरी आवरण में उच्च तापमान-प्रतिरोधी कम धुआं वाले हैलोजन-मुक्त ज्वाला-मंदक पीवीसी, सिलिकॉन रबर, फ्लोरोप्लास्टिक या नाइट्राइल शीथ यौगिक का उपयोग किया जा सकता है। उपलब्ध निर्माण तापमान प्रतिरोध और तेल, एसिड, क्षार और अन्य औद्योगिक स्थितियों के प्रतिरोध के विभिन्न संयोजन प्रदान करता है।
एक नियंत्रण केबल का कार्य तापमान कंडक्टर, इन्सुलेशन, शीथ और स्थापना स्थितियों सहित संपूर्ण केबल निर्माण द्वारा निर्धारित किया जाता है। इस कारण से, किसी विनिर्देश का चयन करने से पहले तापमान ग्रेड, पर्यावरणीय जोखिम और विद्युत आवश्यकताओं की एक साथ पुष्टि की जानी चाहिए।
उपलब्ध दीर्घकालिक ऑपरेटिंग तापमान ग्रेड 90℃, 180℃ और 200℃ हैं। चयनित निर्माण के आधार पर, अल्पकालिक चरम तापमान 250℃ से 280℃ तक पहुंच सकता है। सिलिकॉन रबर और एफईपी फ्लोरोप्लास्टिक संस्करण भी -60℃ तक तापमान का प्रतिरोध कर सकते हैं। चयनित ग्रेड उपकरण के वास्तविक तापमान प्रोफ़ाइल के अनुरूप होना चाहिए।
ऑक्सीजन मुक्त तांबा कंडक्टर नियंत्रण और निगरानी संकेतों के लिए आवश्यक विद्युत पथ प्रदान करता है, जबकि इन्सुलेशन प्रतिरोध और वोल्टेज का सामना करने से मापने योग्य विद्युत प्रदर्शन संकेतक प्रदान होते हैं। जहां विद्युत चुम्बकीय हस्तक्षेप चिंता का विषय है, तांबे की चोटी या तांबे के टेप परिरक्षण को निर्दिष्ट किया जा सकता है।
उच्च तापमान वाले क्षेत्रों में तेल, नमी, धूल, अम्लीय या क्षारीय पदार्थ भी हो सकते हैं। इसलिए म्यान का चयन वास्तविक आसपास के माध्यम के अनुसार किया जाना चाहिए। तापमान और पर्यावरणीय जोखिम के विभिन्न संयोजनों के लिए सिलिकॉन रबर, फ्लोरोप्लास्टिक और नाइट्राइल शीथ विकल्पों पर विचार किया जा सकता है।
मल्टी-स्ट्रैंड कंडक्टर निर्माण औद्योगिक मशीनरी, नियंत्रण कैबिनेट और थर्मल उपकरण के आसपास लचीली रूटिंग का समर्थन करता है। कोर मात्रा, कंडक्टर क्रॉस-सेक्शन और समग्र केबल निर्माण उपलब्ध स्थापना स्थान और सर्किट आवश्यकताओं से मेल खाना चाहिए।
इस केबल का उपयोग औद्योगिक वातावरण में नियंत्रण, निगरानी और सिग्नल सर्किट के लिए किया जाता है जहां ऊंचा तापमान केबल चयन को प्रभावित करता है। विशिष्ट अनुप्रयोगों में शामिल हैं:
●धातुकर्म और धातु-प्रसंस्करण उपकरण
●हीट-ट्रीटमेंट लाइनें और थर्मल प्रसंस्करण उपकरण
●औद्योगिक भट्टियां और हीटिंग सिस्टम
●उच्च तापमान वाली उत्पादन मशीनरी
●औद्योगिक नियंत्रण कैबिनेट और उपकरण कनेक्शन
●तापमान की निगरानी और नियंत्रण सर्किट
●तेल, नमी, धूल या संक्षारक औद्योगिक मीडिया के संपर्क में आने वाले उपकरण
औद्योगिक केबल खरीद के लिए, उत्पाद सत्यापन को मापने योग्य निर्माण और विद्युत मापदंडों पर ध्यान केंद्रित करना चाहिए। मुख्य वस्तुओं में कंडक्टर सामग्री, कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, इन्सुलेशन सामग्री, शीथ निर्माण, रेटेड वोल्टेज, इन्सुलेशन प्रतिरोध, कंडक्टर प्रतिरोध और वोल्टेज का सामना करना शामिल है।
उत्पादन निरीक्षण में लागू उत्पाद विनिर्देश के अनुसार आयामी जांच, कंडक्टर प्रतिरोध परीक्षण, इन्सुलेशन प्रतिरोध परीक्षण और पावर-फ़्रीक्वेंसी झेलने वाले वोल्टेज परीक्षण शामिल हो सकते हैं। इंजीनियरिंग और निर्यात ऑर्डर के लिए, तकनीकी दस्तावेज़ीकरण और परीक्षण रिकॉर्ड की आवश्यक विनिर्देश और परियोजना शर्तों के अनुसार पुष्टि की जा सकती है।
उच्च तापमान नियंत्रण केबल विनिर्देश के लिए, उद्धरण या उत्पादन से पहले निम्नलिखित जानकारी की पुष्टि की जानी चाहिए:
●निरंतर परिचालन तापमान और संभावित अल्पकालिक चरम तापमान
●आवश्यक कंडक्टर क्रॉस-सेक्शन और कोर की संख्या
●रेटेड वोल्टेज और विद्युत प्रदर्शन आवश्यकताएँ
●चाहे तांबे की चोटी या तांबे के टेप परिरक्षण की आवश्यकता हो
●आवश्यक म्यान सामग्री और पर्यावरण प्रतिरोध
●तेल, अम्ल, क्षार, नमी, धूल या संक्षारक मीडिया के संपर्क में आना
●आवश्यक ज्वाला-मंदक या आग-प्रतिरोधी प्रदर्शन
●केबल की लंबाई, पैकेजिंग और तकनीकी दस्तावेज़ीकरण आवश्यकताएँ
उपलब्ध दीर्घकालिक ऑपरेटिंग तापमान ग्रेड में 90℃, 180℃ और 200℃ शामिल हैं। चयनित निर्माण के आधार पर, अल्पकालिक चरम तापमान 250℃ से 280℃ तक पहुंच सकता है। सिलिकॉन रबर और एफईपी फ्लोरोप्लास्टिक संस्करण -60℃ तक कम तापमान का भी प्रतिरोध कर सकते हैं।
कंडक्टर मल्टी-स्ट्रैंड लचीले निर्माण में उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे का उपयोग करता है। सूचीबद्ध तकनीकी विनिर्देश के अनुसार उपलब्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² से 10 मिमी² है।
हाँ। वैकल्पिक परिरक्षण में ≥80% की निर्दिष्ट परिरक्षण कवरेज दर के साथ तांबे के तार ब्रेडिंग या तांबे टेप रैपिंग शामिल है। परिरक्षण संरचना का चयन नियंत्रण प्रणाली और विद्युत चुम्बकीय वातावरण के अनुसार किया जा सकता है।
हाँ। सूचीबद्ध निर्माण 2 से 61 कोर और 0.5 मिमी² से 10 मिमी² तक कंडक्टर क्रॉस-सेक्शन का समर्थन करता है। परिरक्षण, म्यान सामग्री, ज्वाला-मंदक या आग प्रतिरोधी आवश्यकताओं और केबल की लंबाई की पुष्टि आवेदन और तकनीकी विनिर्देश के अनुसार की जा सकती है।
उपलब्ध शीथ विकल्पों में सिलिकॉन रबर, फ्लोरोप्लास्टिक, नाइट्राइल शीथ यौगिक और उच्च तापमान प्रतिरोधी पीवीसी शामिल हैं। जहां तेल, एसिड, क्षार, नमी या संक्षारक मीडिया मौजूद है, वहां म्यान सामग्री का चयन वास्तविक कार्य वातावरण के अनुसार किया जाना चाहिए।
कृपया आवश्यक कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, ऑपरेटिंग तापमान, रेटेड वोल्टेज, परिरक्षण आवश्यकता, शीथ सामग्री, केबल लंबाई, अनुप्रयोग वातावरण और लागू तकनीकी मानक प्रदान करें। ये विवरण कोटेशन से पहले केबल निर्माण और उत्पादन विनिर्देश की पुष्टि करने की अनुमति देते हैं।
