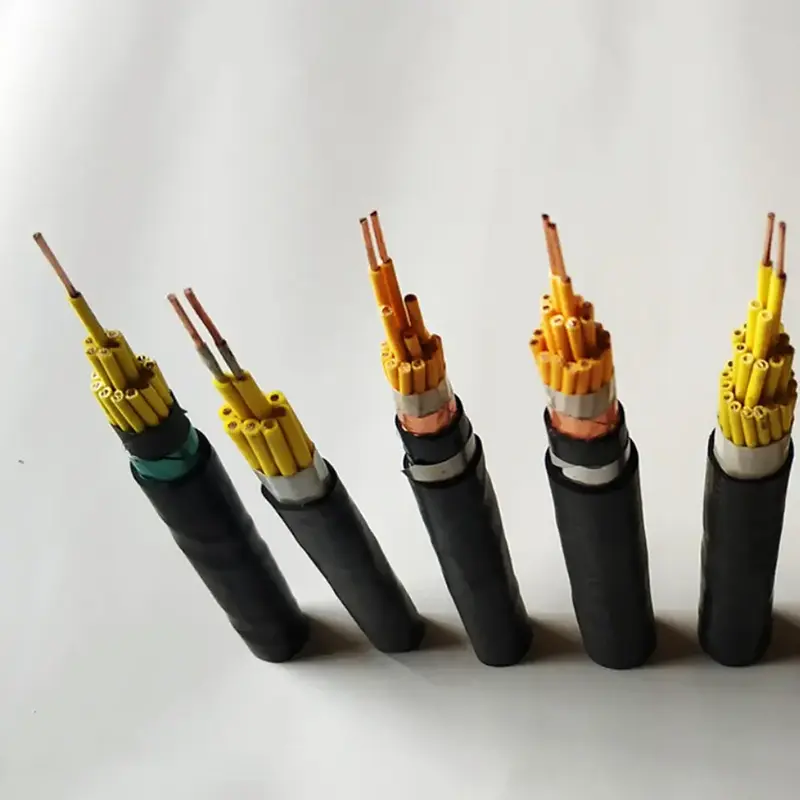

उत्पाद मॉडल: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, आदि।
अग्नि-सुरक्षा और आपातकालीन नियंत्रण प्रणालियों में, नियंत्रण केबल को असामान्य गर्मी या आग के संपर्क में आने पर विद्युत संकेतों को प्रसारित करना जारी रखना चाहिए। एक्सएलपीई फायर रेसिस्टेंट कॉपर कंट्रोल केबल इन लो-वोल्टेज सर्किट के लिए है, जो इनडोर रूटिंग, शील्डेड सिग्नल वायरिंग और यांत्रिक रूप से संरक्षित इंस्टॉलेशन के लिए कॉन्फ़िगरेशन को कवर करता है। इसकी उत्पाद श्रृंखला में विभिन्न बिछाने की स्थितियों से मेल खाने के लिए निहत्थे, संरक्षित और बख्तरबंद निर्माण शामिल हैं।
केबल में एक तांबे का कंडक्टर, एक्सएलपीई इन्सुलेशन और एक डबल-लेयर सिंथेटिक अभ्रक टेप आग प्रतिरोधी संरचना शामिल है। आपूर्ति किया गया तकनीकी डेटा एक्सएलपीई इन्सुलेशन के लिए 90℃ का अधिकतम दीर्घकालिक ऑपरेटिंग तापमान निर्दिष्ट करता है। नियंत्रण सर्किट, उपकरण कनेक्शन और स्थापना विधि के अनुसार कोर गिनती, कंडक्टर क्रॉस-सेक्शन, परिरक्षण और कवच का चयन किया जा सकता है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी संकेतक |
अनुपूरक नोट्स |
|
लागू होने लायक मानक |
राष्ट्रीय एवं निर्यात मानक |
जीबी/टी 9330 |
घरेलू अग्नि-सुरक्षा परियोजनाओं और विदेशी निर्यात परियोजनाओं के लिए |
|
विद्युत पैरामीटर्स |
रेटेड वोल्टेज |
450/750V |
अग्नि-सुरक्षा कम-वोल्टेज नियंत्रण और सिग्नल ट्रांसमिशन सर्किट के लिए समर्पित |
|
कंडक्टर विशिष्टता |
कंडक्टर सामग्री |
99.99% उच्च शुद्धता ऑक्सीजन मुक्त तांबा |
एन-केवाईजेवी के लिए कक्षा 1 ठोस कंडक्टर; एन-केवाईजेवीआर के लिए कक्षा 5 लचीला कंडक्टर |
|
कंडक्टर विशिष्टता |
मानक कंडक्टर क्रॉस-सेक्शन |
0.75/1.0/1.5/2.5/4/6 मिमी² |
पूर्ण नाममात्र क्रॉस-सेक्शन और गलत अंकन के बिना सटीक लंबाई |
|
कंडक्टर विशिष्टता |
मानक कोर श्रृंखला |
2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 कोर |
अनुरोध पर कस्टम-निर्मित विशेष कोर की गणना की जाती है |
|
इन्सुलेशन और आग प्रतिरोधी संरचना |
इन्सुलेशन सामग्री |
एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन |
Long-term operating temperature: 90℃; short-term overload tolerance: 130℃ |
|
इन्सुलेशन और आग प्रतिरोधी संरचना |
आग प्रतिरोधी परत |
डबल-लेयर सिंथेटिक अभ्रक टेप रैपिंग |
830℃ से कम न होने वाली खुली आग के तापमान पर 90 मिनट तक लगातार ऊर्जावान रहना |
|
इन्सुलेशन और आग प्रतिरोधी संरचना |
बाहरी आवरण |
ज्वाला-मंदक पॉलीओलेफ़िन आवरण |
आग लगने पर स्वयं बुझ जाता है और आग फैलने से रोकता है |
|
विद्युत प्रदर्शन |
20℃ पर इन्सुलेशन प्रतिरोध |
≥1000 MΩ·km |
उच्च इन्सुलेशन शक्ति, विद्युत रिसाव और टूटने के लिए प्रतिरोधी |
|
विद्युत प्रदर्शन |
तैयार-उत्पाद प्रतिरोध-वोल्टेज परीक्षण |
3000V/5 मिनट, कोई ब्रेकडाउन नहीं |
इन्सुलेशन दोषों को दूर करने के लिए डिलीवरी से पहले 100% पूर्ण निरीक्षण |
|
परिचालन तापमान |
दीर्घकालिक परिचालन तापमान |
अधिकतम. 90℃ |
पीवीसी आग प्रतिरोधी केबलों की तुलना में बेहतर उच्च तापमान प्रतिरोध |
|
परिचालन तापमान |
न्यूनतम बिछाने का तापमान |
≥0℃ |
कस्टम शीत-प्रतिरोधी संस्करण -30℃ पर सीधे बिछाने की अनुमति देता है |
|
बिछाने का आयाम (झुकने की त्रिज्या) |
निहत्थे NH-KYJY/NH-KYJYR |
≥6 × केबल बाहरी व्यास |
केबल ट्रे, इनडोर नाली रूटिंग और केबल ट्रेंच बिछाने के लिए |
|
बिछाने का आयाम (झुकने की त्रिज्या) |
परिरक्षित NH-KYJYP |
≥8 × केबल बाहरी व्यास |
कॉपर-ब्रेडेड परिरक्षण कवरेज ≥80%, विद्युत-चुंबकीय-हस्तक्षेप रोधी |
|
बिछाने का आयाम (झुकने की त्रिज्या) |
बख़्तरबंद N-KYJV22 या N-KYJY23 |
≥12 × केबल बाहरी व्यास |
डबल-लेयर स्टील-टेप कवच; सीधे भूमिगत दफनाने के लिए उपयुक्त, कृंतक-रोधी और संपीड़न-प्रतिरोधी |
|
वैकल्पिक व्युत्पन्न मॉडल |
उन्नत कार्यात्मक संस्करण |
परिरक्षित प्रकार, बख़्तरबंद प्रकार, WDZN कम धुआं हलोजन मुक्त आग प्रतिरोधी प्रकार |
सुरंगों, अस्पतालों और शॉपिंग मॉल जैसी उच्च अधिभोग वाली साइटों के लिए |
|
आपूर्ति आयाम पैरामीटर |
मानक डिलिवरी लंबाई |
उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलन योग्य |
किसी भी लम्बाई के लिए कस्टम कटिंग; लंबाई सहनशीलता ±0.5 % |
|
आपूर्ति आयाम पैरामीटर |
मूल पहचान |
हरे-पीले अर्थिंग कोर के साथ बहुरंगी कोर |
ऑन-साइट वायरिंग के लिए सुविधाजनक कोर पहचान |
|
आपूर्ति आयाम पैरामीटर |
पैकेजिंग |
प्लास्टिक फिल्म रैपिंग + प्लास्टिक रील/फ्यूमीगेटेड लकड़ी की रील |
संपूर्ण परीक्षण और CE प्रमाणीकरण दस्तावेजों के साथ निर्यात ऑर्डर के लिए फ्यूमिगेटेड लकड़ी की रीलें |

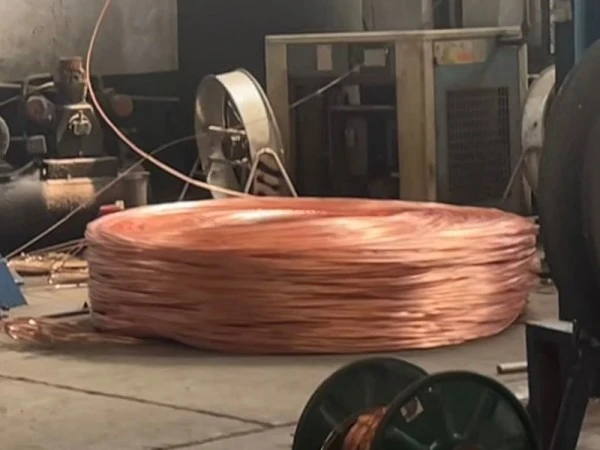

आपूर्ति की गई विशिष्टता कंडक्टर सामग्री के रूप में 99.99% उच्च शुद्धता ऑक्सीजन मुक्त तांबे की पहचान करती है। क्लास 1 सॉलिड कंडक्टर एन-केवाईजेवी के लिए सूचीबद्ध हैं, जबकि लचीले कंडक्टर कॉन्फ़िगरेशन संबंधित लचीले मॉडल के लिए उपलब्ध हैं। 0.75 से 6 मिमी² तक क्रॉस-सेक्शन और 2 से 61 तक कोर मात्रा सूचीबद्ध हैं, जिससे केबल कॉन्फ़िगरेशन को विभिन्न नियंत्रण-सर्किट लेआउट के साथ मिलान किया जा सकता है।
एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन प्राथमिक इन्सुलेशन परत बनाती है। तकनीकी डेटा अधिकतम दीर्घकालिक ऑपरेटिंग तापमान 90℃ और अल्पकालिक अधिभार सहनशीलता 130℃ निर्दिष्ट करता है। केबल का चयन करते समय इस तापमान सीमा को कंडक्टर लोडिंग, परिवेश की स्थिति और वास्तविक स्थापना वातावरण के साथ विचार किया जाना चाहिए।
आग प्रतिरोधी परत में डबल-लेयर सिंथेटिक अभ्रक टेप रैपिंग होती है। आपूर्ति किए गए विनिर्देश के अनुसार, केबल 830℃ से कम के खुली आग के तापमान के तहत 90 मिनट तक सक्रिय रह सकती है। इसलिए आग प्रतिरोधी परत आपातकालीन नियंत्रण और सिग्नल सर्किट के लिए केबल निर्माण का एक महत्वपूर्ण हिस्सा है जहां निरंतर सर्किट संचालन निर्दिष्ट किया जाता है।
बाहरी आवरण को ज्वाला-मंदक पॉलीओलेफ़िन के रूप में निर्दिष्ट किया गया है। स्थापना और सेवा के दौरान आंतरिक केबल संरचना की सुरक्षा के अलावा, म्यान का उद्देश्य बताई गई अग्नि-प्रदर्शन स्थितियों के तहत लौ प्रसार को प्रतिबंधित करना है।

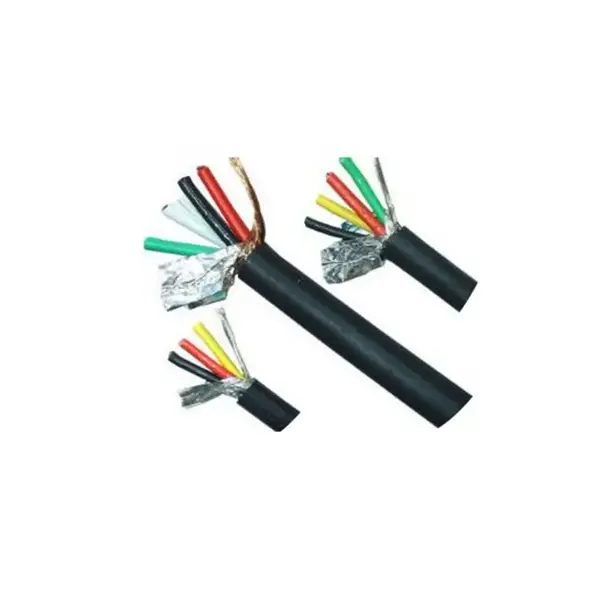

निहत्थे NH-KYJY/NH-KYJYR निर्माण में केबल के बाहरी व्यास का न्यूनतम झुकने वाला त्रिज्या 6 गुना है और इसका उपयोग केबल ट्रे, इनडोर नाली और केबल ट्रेंच के लिए किया जा सकता है। जहां विद्युत चुम्बकीय हस्तक्षेप एक चिंता का विषय है, परिरक्षित एनएच-केवाईजेवाईपी कॉन्फ़िगरेशन कम से कम 80% की निर्दिष्ट कवरेज के साथ कॉपर-ब्रेडेड परिरक्षण प्रदान करता है।
यांत्रिक दबाव या भूमिगत स्थापना के संपर्क में आने वाले मार्गों के लिए, N-KYJV22 और N-KYJY23 को डबल-लेयर स्टील-टेप कवच और केबल बाहरी व्यास के 12 गुना के न्यूनतम झुकने वाले त्रिज्या के साथ सूचीबद्ध किया गया है। बख्तरबंद निर्माण का चयन करने से पहले स्थापना विधि, यांत्रिक जोखिम, दफन की स्थिति और आवश्यक सुरक्षा स्तर की पुष्टि की जानी चाहिए।
फायर अलार्म, स्प्रिंकलर पंप, धुआं निकास पंखे, फायर शटर और आपातकालीन प्रकाश व्यवस्था के लिए नियंत्रण और सिग्नल सर्किट केबल का उपयोग कर सकते हैं जहां आवश्यक अग्नि-प्रतिरोध और विद्युत पैरामीटर परियोजना विनिर्देश से मेल खाते हैं।
सुरंगों, व्यापक उपयोगिता गलियारों, भूमिगत पार्किंग क्षेत्रों और अन्य संलग्न स्थानों में आपातकालीन उपकरणों और अग्नि-सुरक्षा लिंकेज प्रणालियों के लिए आग प्रतिरोधी नियंत्रण तारों की आवश्यकता हो सकती है।
फोटोवोल्टिक पावर स्टेशन, ऊर्जा-भंडारण उपकरण कक्ष और चार्जिंग बुनियादी ढांचे में आपातकालीन नियंत्रण सर्किट शामिल हो सकते हैं जहां तापमान, अग्नि प्रदर्शन और स्थापना स्थितियों पर एक साथ विचार करने की आवश्यकता होती है।
Hospitals, schools, shopping malls, airports and office buildings may require fire-resistant control circuits for emergency systems and building-service equipment.
धातुकर्म, रासायनिक और अन्य औद्योगिक संयंत्र लागू परियोजना आवश्यकताओं के अधीन उपकरण शटडाउन, अलार्म, आपातकालीन वेंटिलेशन और संबंधित नियंत्रण कार्यों के लिए आग प्रतिरोधी नियंत्रण तारों का उपयोग कर सकते हैं।
गंतव्य बाजार के अनुसार आवश्यक मानकों, परीक्षण दस्तावेज़ीकरण और पैकेजिंग की पुष्टि के साथ, केबल को विदेशी परियोजनाओं के लिए इलेक्ट्रोमैकेनिकल उपकरण या अग्नि-सुरक्षा प्रणालियों के हिस्से के रूप में निर्दिष्ट किया जा सकता है।
आग प्रतिरोधी नियंत्रण केबल के लिए, सत्यापन में कंडक्टर सामग्री से अधिक को शामिल किया जाना चाहिए। कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, इन्सुलेशन प्रतिरोध, प्रतिरोध-वोल्टेज परिणाम, आग प्रतिरोधी परत, शीथ सामग्री और लागू स्थापना की स्थिति सभी परियोजना विनिर्देश के अनुरूप होनी चाहिए।
आपूर्ति किया गया डेटा तैयार उत्पाद के प्रतिरोध-वोल्टेज परीक्षण के लिए 3000V/5 मिनट और 20℃ पर कम से कम 1000 MΩ·km का इन्सुलेशन प्रतिरोध निर्दिष्ट करता है। परियोजना खरीद के लिए, आवश्यक परीक्षण रिपोर्ट, प्रमाणन दस्तावेज़ और लागू गंतव्य-बाज़ार मानकों की पुष्टि संपूर्ण उत्पाद श्रेणी के बजाय सटीक केबल मॉडल के विरुद्ध की जानी चाहिए।
निर्यात ऑर्डर के लिए, पैकेजिंग को आपूर्ति किए गए विनिर्देश के अनुसार प्लास्टिक फिल्म रैपिंग और प्लास्टिक या फ्यूमिगेट लकड़ी की रीलों के साथ व्यवस्थित किया जा सकता है। कोर पहचान, डिलीवरी की लंबाई और परिरक्षण, कवच या कम धुआं वाले हलोजन मुक्त निर्माण के लिए किसी भी आवश्यकता को ऑर्डर विनिर्देश में शामिल किया जाना चाहिए।
सबसे पहले नियंत्रण-सर्किट वोल्टेज और आवश्यक अग्नि-प्रदर्शन स्तर की पुष्टि करें। फिर जुड़े उपकरण और सर्किट डिजाइन के अनुसार कंडक्टर क्रॉस-सेक्शन और कोर की संख्या निर्धारित करें। यदि केबल मार्ग विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्र से गुजरता है, तो एक परिरक्षित निर्माण पर विचार किया जा सकता है। सीधे दफनाने या यंत्रवत् उजागर मार्गों के लिए, एक बख्तरबंद मॉडल की आवश्यकता हो सकती है।
स्थापना मार्ग न्यूनतम झुकने त्रिज्या भी निर्धारित करता है। निहत्थे संस्करणों के लिए केबल के बाहरी व्यास का कम से कम 6 गुना, परिरक्षित संस्करणों के लिए कम से कम 8 गुना और सूचीबद्ध बख्तरबंद संस्करणों के लिए कम से कम 12 गुना की आवश्यकता होती है। सुरंगों, अस्पतालों, शॉपिंग मॉल या अन्य उच्च-अधिभोग वाले स्थानों से जुड़ी परियोजनाओं के लिए, ऑर्डर देने से पहले परियोजना विनिर्देश में आवश्यक कम धुआं वाले हैलोजन-मुक्त या अन्य विशेष केबल निर्माण की पुष्टि की जानी चाहिए।
आपूर्ति की गई तकनीकी तालिका उत्पाद के लिए लागू मानक के रूप में जीबी/टी 9330 की पहचान करती है। विदेशी परियोजनाओं के लिए, गंतव्य बाजार और सटीक केबल निर्माण के अनुसार आवश्यक अंतरराष्ट्रीय मानक, प्रमाणन दस्तावेज और परीक्षण आवश्यकताओं की पुष्टि की जानी चाहिए।
केबल आग प्रतिरोधी परत के रूप में डबल-लेयर सिंथेटिक अभ्रक टेप का उपयोग करती है। आपूर्ति किया गया तकनीकी डेटा 830℃ से कम के खुली आग के तापमान के तहत 90 मिनट तक निरंतर ऊर्जा को निर्दिष्ट करता है। वास्तविक अग्नि-प्रतिरोध वर्गीकरण और परीक्षण दस्तावेज़ीकरण को आदेशित मॉडल और लागू परियोजना मानक के विरुद्ध सत्यापित किया जाना चाहिए।
सूचीबद्ध मानक कंडक्टर क्रॉस-सेक्शन 0.75, 1.0, 1.5, 2.5, 4 और 6 मिमी² हैं। मानक कोर श्रृंखला में 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 और 61 कोर शामिल हैं। परियोजना की आवश्यकता के अनुसार विशेष कोर गणना पर चर्चा की जा सकती है।
हाँ। शील्डेड NH-KYJYP को कॉपर-ब्रेडेड शील्डिंग और कम से कम 80% की कवरेज दर के साथ सूचीबद्ध किया गया है। N-KYJV22 और N-KYJY23 को डबल-लेयर स्टील-टेप कवच के साथ सूचीबद्ध किया गया है। मॉडल का चयन विद्युत चुम्बकीय हस्तक्षेप, यांत्रिक एक्सपोजर और स्थापना विधि के अनुसार किया जाना चाहिए।
आपूर्ति किए गए विनिर्देश के अनुसार, निहत्थे NH-KYJY/NH-KYJYR को केबल के बाहरी व्यास के 6 गुना न्यूनतम झुकने वाले त्रिज्या की आवश्यकता होती है, परिरक्षित NH-KYJYP को कम से कम 8 बार की आवश्यकता होती है, और बख्तरबंद N-KYJV22 या N-KYJY23 को कम से कम 12 बार की आवश्यकता होती है।
कृपया आवश्यक मॉडल, कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, केबल लंबाई, रेटेड वोल्टेज, बिछाने की विधि और स्थापना वातावरण प्रदान करें। यदि परिरक्षण, स्टील-टेप आर्मरिंग, कम धुआं वाले हैलोजन-मुक्त निर्माण, विशेष डिलीवरी लंबाई या निर्यात पैकेजिंग की आवश्यकता है, तो इन विवरणों को भी शामिल किया जाना चाहिए ताकि विनिर्देश और दस्तावेज़ीकरण का सटीक मिलान किया जा सके।
