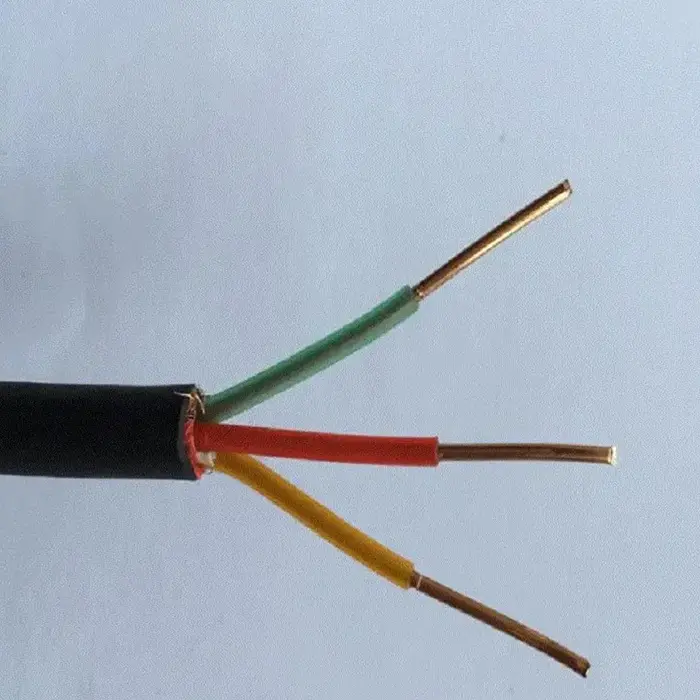

ज्वाला मंदक एक्सएलपीई कॉपर नियंत्रण केबल

उत्पाद मॉडल: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, आदि।

फ्लेम रिटार्डेंट एक्सएलपीई कॉपर कंट्रोल केबल का उपयोग लो-वोल्टेज नियंत्रण और सिग्नल सर्किट में किया जाता है जहां फ्लेम प्रसार को सीमित करने की आवश्यकता होती है। मानक निर्माण एक्सएलपीई इन्सुलेशन और एक लौ-मंदक बाहरी आवरण के साथ एक ऑक्सीजन-मुक्त तांबे के कंडक्टर को जोड़ता है, जिसमें विभिन्न वायरिंग आवश्यकताओं के लिए ठोस या लचीले कंडक्टर कॉन्फ़िगरेशन उपलब्ध होते हैं। परिरक्षित और बख्तरबंद संस्करण उन प्रतिष्ठानों तक सीमा का विस्तार करते हैं जहां विद्युत चुम्बकीय हस्तक्षेप या यांत्रिक सुरक्षा पर भी विचार करने की आवश्यकता होती है।

एक्सएलपीई इन्सुलेशन 90 डिग्री सेल्सियस के अधिकतम दीर्घकालिक ऑपरेटिंग तापमान के लिए निर्दिष्ट है, जबकि केबल कई कोर काउंट और कंडक्टर क्रॉस-सेक्शन के साथ 450/750V कॉन्फ़िगरेशन में उपलब्ध है। Z(A, B, C) ज्वाला-मंदक ग्रेड, परिरक्षण, कवच और विशेष लंबाई का चयन नियंत्रण सर्किट और बिछाने की स्थिति के अनुसार किया जा सकता है।

उत्पाद विशिष्टता, आयाम और तकनीकी पैरामीटर तालिका

निर्माण और प्रदर्शन

1. ऊंचे तापमान नियंत्रण तारों के लिए एक्सएलपीई इन्सुलेशन

इन्सुलेशन प्रणाली पारंपरिक पीवीसी इन्सुलेशन के बजाय क्रॉस-लिंक्ड पॉलीथीन पर आधारित है। आपूर्ति किए गए विनिर्देशों के अनुसार, एक्सएलपीई परत में अधिकतम दीर्घकालिक ऑपरेटिंग तापमान 90 डिग्री सेल्सियस और अल्पकालिक अधिभार सहनशीलता 130 डिग्री सेल्सियस है। यह निर्माण को नियंत्रण उपकरण और विद्युत प्रतिष्ठानों के लिए उपयुक्त बनाता है जहां केबल उच्च ऑपरेटिंग तापमान का अनुभव कर सकता है।

2. नियंत्रण और सिग्नल सर्किट के लिए कॉपर कंडक्टर

कंडक्टर विनिर्देश में 99.99% उच्च शुद्धता वाले ऑक्सीजन-मुक्त तांबे को शामिल किया गया है, जिसमें कक्षा 1 ठोस कंडक्टर और कक्षा 5 फंसे हुए लचीले कंडक्टर उपलब्ध हैं। कठोर और लचीले निर्माण के बीच का चयन वायरिंग विधि, टर्मिनल व्यवस्था और स्थापना स्थान से किया जा सकता है।

3. ज्वाला-मंदक म्यान और वैकल्पिक सुरक्षा

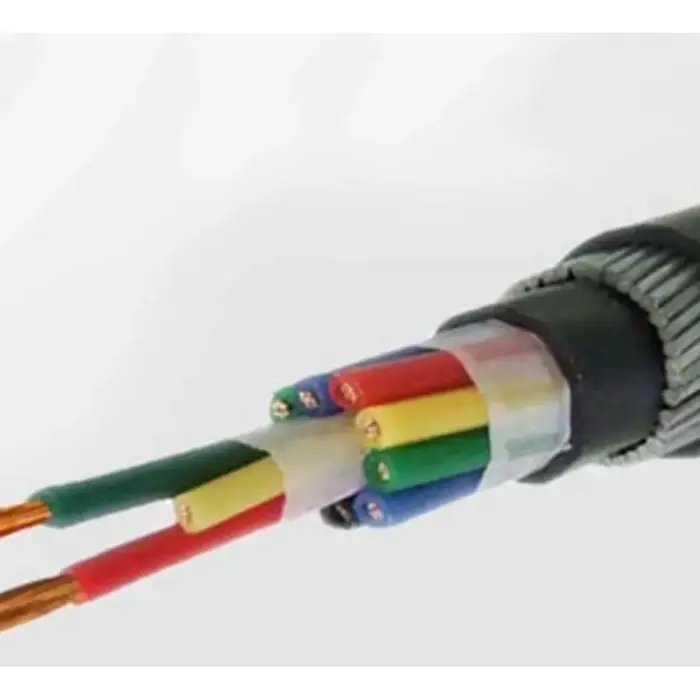

बाहरी आवरण ज्वाला-मंदक पीवीसी या पॉलीइथाइलीन (पॉलीओलेफ़िन) हो सकता है, जिसमें Z(A, B, C) ज्वाला-मंदक ग्रेड उपलब्ध हैं। परिरक्षित ZR-KYJYP और बख्तरबंद ZR-KYJV22 या ZR-KYJY23 कॉन्फ़िगरेशन अतिरिक्त स्थापना आवश्यकताओं को संबोधित करते हैं। परिरक्षण प्रासंगिक है जहां विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने की आवश्यकता होती है, जबकि स्टील-टेप कवच निर्दिष्ट बिछाने की स्थितियों के लिए यांत्रिक सुरक्षा प्रदान करता है।

स्थापना के लिए केबल कॉन्फ़िगरेशन का चयन करना

उपयुक्त निर्माण कंडक्टर के आकार से अधिक पर निर्भर करता है। कोर मात्रा को नियंत्रण या सिग्नल सर्किट की संख्या से मेल खाना चाहिए, जबकि कंडक्टर वर्ग को स्थापना विधि के अनुरूप होना चाहिए। केबल ट्रे और इनडोर फिक्स्ड वायरिंग के लिए, एक निहत्था निर्माण पर्याप्त हो सकता है। परिरक्षित संस्करणों को विद्युत चुम्बकीय हस्तक्षेप से प्रभावित सर्किट के लिए माना जा सकता है, जबकि बख्तरबंद संस्करण उन प्रतिष्ठानों के लिए हैं जहां केबल यांत्रिक दबाव या प्रत्यक्ष-दफन स्थितियों के संपर्क में है।

कम धुएँ और हैलोजन विशेषताओं की आवश्यकता वाली परियोजनाओं के लिए, उपलब्ध WDZ कम-धुएँ ज्वाला-मंदक संस्करण को अलग से निर्दिष्ट किया जाना चाहिए। रूटिंग के दौरान न्यूनतम झुकने वाले त्रिज्या पर भी विचार करने की आवश्यकता है: आपूर्ति किए गए डेटा में निहत्थे संस्करणों के लिए केबल बाहरी व्यास का ≥6 गुना, परिरक्षित संस्करण के लिए ≥8 गुना और बख्तरबंद संस्करणों के लिए ≥12 गुना सूचीबद्ध है।

विशिष्ट अनुप्रयोग

1. अग्नि-सुरक्षा और भवन नियंत्रण प्रणालियाँ

ज्वाला-मंदक XLPE नियंत्रण केबलों को अग्नि-सुरक्षा उपकरण, भवन स्वचालन और संबंधित विद्युत प्रणालियों के लिए कम-वोल्टेज नियंत्रण सर्किट में शामिल किया जा सकता है। कोर मात्रा और कंडक्टर आकार को केवल समग्र केबल व्यास द्वारा चयनित करने के बजाय नियंत्रण उपकरण और सर्किट व्यवस्था से मेल खाना चाहिए।

2. फोटोवोल्टिक और ऊर्जा-भंडारण उपकरण

नियंत्रण कैबिनेट, इन्वर्टर-संबंधित उपकरण और ऊर्जा-भंडारण प्रणालियों में एक सीमित स्थापना क्षेत्र के भीतर कई कम वोल्टेज सिग्नल और नियंत्रण सर्किट हो सकते हैं। एक्सएलपीई इन्सुलेशन वास्तविक केबल विनिर्देश और परिचालन स्थितियों के अधीन, आमतौर पर कम तापमान अनुप्रयोगों के लिए उपयोग किए जाने वाले पीवीसी नियंत्रण केबलों की तुलना में एक उच्च निर्दिष्ट ऑपरेटिंग-तापमान रेंज प्रदान करता है।

3. औद्योगिक स्वचालन और प्रक्रिया उपकरण

केबल रेंज का उपयोग मोटर, पंप, पंखे, मशीन टूल्स, पीएलसी कैबिनेट और अन्य औद्योगिक उपकरणों से जुड़े नियंत्रण सर्किट के लिए किया जा सकता है। लचीले कंडक्टर संस्करण उपयोगी होते हैं जहां रूटिंग के लिए अधिक केबल लचीलेपन की आवश्यकता होती है, जबकि विद्युत चुम्बकीय हस्तक्षेप के संपर्क में आने वाले सिग्नल सर्किट के लिए परिरक्षित निर्माण पर विचार किया जा सकता है।

4. भूमिगत उपयोगिता और अवसंरचना प्रतिष्ठान

बख्तरबंद ZR-KYJV22 और ZR-KYJY23 कॉन्फ़िगरेशन निर्दिष्ट प्रत्यक्ष-दफन अनुप्रयोगों सहित अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता वाले इंस्टॉलेशन के लिए एक विकल्प प्रदान करते हैं। निहत्थे संस्करणों का उपयोग केबल ट्रे, इनडोर नाली और केबल खाइयों में किया जा सकता है जहां स्थापना विधि द्वारा यांत्रिक सुरक्षा पहले से ही प्रदान की जाती है।

5. विद्युत उपकरण और निर्यातोन्मुखी परियोजनाएँ

सबस्टेशनों, बिजली संयंत्रों, विद्युत उपकरणों और विदेशी परियोजनाओं के लिए, परियोजना मानक, वोल्टेज वर्ग, स्थापना विधि और दस्तावेज़ीकरण आवश्यकताओं के अनुसार आवश्यक केबल विनिर्देश की पुष्टि की जानी चाहिए। उत्पाद दस्तावेज़ीकरण, परीक्षण रिकॉर्ड और रील पैकेजिंग को परियोजना की वितरण आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

ऑर्डर देने से पहले तकनीकी सत्यापन

एक नियंत्रण-केबल परियोजना के लिए, उत्पादन से पहले पुष्टि करने के लिए सबसे उपयोगी जानकारी आवश्यक वोल्टेज, कंडक्टर वर्ग, क्रॉस-सेक्शन, कोर की संख्या, लौ-मंदक ग्रेड और बिछाने का वातावरण है। जब विद्युत चुम्बकीय हस्तक्षेप या यांत्रिक सुरक्षा स्थापना आवश्यकता का हिस्सा हो तो परिरक्षण या कवच निर्दिष्ट किया जाना चाहिए।

आपूर्ति किए गए तकनीकी डेटा में 0.75-6 मिमी² कंडक्टर क्रॉस-सेक्शन और 2 से 61 कोर तक मानक कोर कॉन्फ़िगरेशन शामिल हैं। डिलीवरी की लंबाई को अनुकूलित किया जा सकता है, जबकि केबल पहचान हरे-पीले अर्थिंग कोर के साथ बहु-रंगीन कोर का उपयोग करती है। निर्यात ऑर्डर के लिए, पैकेजिंग में शिपिंग आवश्यकताओं के अनुसार प्लास्टिक रील या फ्यूमिगेट लकड़ी की रील शामिल हो सकती हैं।

अक्सर पूछे जाने वाले प्रश्न

1. इस केबल के लिए कौन से मानक निर्दिष्ट हैं?

आपूर्ति किए गए उत्पाद विनिर्देश में जीबी/टी 9330 और जीबी/टी 19666 को लागू राष्ट्रीय मानकों के रूप में सूचीबद्ध किया गया है। यदि किसी प्रोजेक्ट को अतिरिक्त प्रमाणीकरण, परीक्षण रिपोर्ट या निर्यात दस्तावेज़ीकरण की आवश्यकता है, तो उत्पादन से पहले आवश्यक दस्तावेज़ सूची की पुष्टि की जानी चाहिए।

2. एक्सएलपीई इन्सुलेशन के लिए कौन सी तापमान सीमा निर्दिष्ट है?

तकनीकी डेटा अधिकतम दीर्घकालिक ऑपरेटिंग तापमान 90°C और अल्पकालिक अधिभार सहनशीलता 130°C निर्दिष्ट करता है। मानक न्यूनतम बिछाने का तापमान ≥0°C है, जबकि ठंड प्रतिरोधी संस्करण -30°C पर सीधे निर्माण के लिए सूचीबद्ध है।

3. कौन से कंडक्टर आकार और कोर कॉन्फ़िगरेशन उपलब्ध हैं?

मानक कंडक्टर क्रॉस-सेक्शन 0.75, 1.0, 1.5, 2.5, 4 और 6 मिमी² हैं। मानक कोर कॉन्फ़िगरेशन में 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 और 61 कोर शामिल हैं, कस्टम उत्पादन के लिए विशेष कोर गणना उपलब्ध है।

4. परिरक्षित या बख्तरबंद संस्करण कब निर्दिष्ट किया जाना चाहिए?

जब नियंत्रण सर्किट को विद्युत चुम्बकीय-हस्तक्षेप सुरक्षा की आवश्यकता होती है तो परिरक्षित ZR-KYJYP पर विचार किया जा सकता है। बख्तरबंद ZR-KYJV22 या ZR-KYJY23 का उद्देश्य उन स्थितियों को स्थापित करना है जहां निर्दिष्ट प्रत्यक्ष-दफन अनुप्रयोगों सहित अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता होती है। इन निर्माणों के बीच झुकने-त्रिज्या की आवश्यकताएं भिन्न-भिन्न होती हैं।

5. प्रोजेक्ट कोटेशन के लिए क्या पुष्टि की जानी चाहिए?

आवश्यक मॉडल, कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, अनुमानित लंबाई, बिछाने की विधि और कोई परिरक्षण, कवच, कम धुआं या ठंड प्रतिरोधी आवश्यकताएं प्रदान करें। निर्यात आदेशों के लिए, गंतव्य, रील आवश्यकताओं और आवश्यक तकनीकी या निरीक्षण दस्तावेजों की भी पुष्टि की जानी चाहिए।

6. क्या केबल को अनुकूलित लंबाई में आपूर्ति की जा सकती है?

हाँ। आपूर्ति की गई विशिष्टता ±0.5% की निर्दिष्ट लंबाई सहनशीलता के साथ अनुकूलन योग्य डिलीवरी लंबाई सूचीबद्ध करती है। परियोजना की आवश्यकताओं के अनुसार विशेष कोर गणना और कार्यात्मक कॉन्फ़िगरेशन पर भी चर्चा की जा सकती है।
