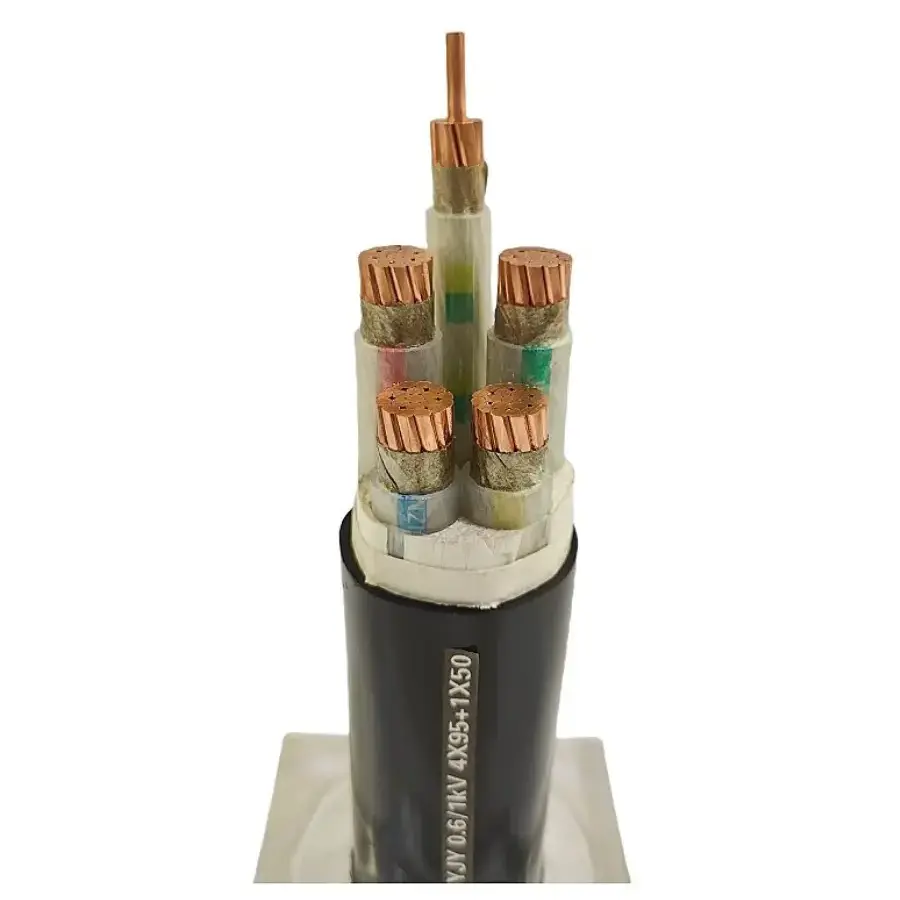

कियानचेंगभूमिगत कोयला खदान अनुप्रयोगों में कम वोल्टेज बिजली ट्रांसमिशन और उपकरण कनेक्शन के लिए कोयला खदान पावर केबल बनाती है। केबल एक्सएलपीई इन्सुलेशन के साथ तांबे के कंडक्टर का उपयोग करता है और आवश्यक विनिर्देश के अनुसार ठोस या फंसे हुए कंडक्टर संरचनाओं के साथ उत्पादित किया जा सकता है। कंडक्टर क्रॉस-सेक्शन, इन्सुलेशन आयाम और विद्युत मापदंडों को लागू उत्पाद आवश्यकताओं के अनुसार नियंत्रित किया जाता है, डिलीवरी से पहले आयामी और विद्युत निरीक्षण किया जाता है।
भूमिगत खदान बिजली परियोजनाओं के लिए, केबल का चयन कंडक्टर के आकार से अधिक पर निर्भर करता है। आवश्यक वोल्टेज, वर्तमान-वहन क्षमता, कंडक्टर संरचना, स्थापना विधि, यांत्रिक स्थितियों और लागू लौ-मंदक आवश्यकताओं पर एक साथ विचार किया जाना चाहिए। कियानचेंग विभिन्न कंडक्टर आकार और निर्माण विकल्प प्रदान करता है ताकि केबल विनिर्देश को वास्तविक खदान बिजली वितरण और उपकरण कनेक्शन आवश्यकताओं से मिलान किया जा सके।
कंडक्टर उच्च शुद्धता वाले तांबे से बना है और ठोस या फंसे हुए निर्माण में उपलब्ध है। विस्तृत कंडक्टर कॉन्फ़िगरेशन के लिए बताई गई कंडक्टर क्रॉस-सेक्शनल रेंज 1.5 ~ 120 मिमी² है, जबकि नीचे दी गई उत्पाद आयाम तालिका 10 मिमी² से 300 मिमी² तक विनिर्देशों को सूचीबद्ध करती है। कंडक्टर संरचना विनिर्देश के अनुसार भिन्न होती है, प्रत्येक आकार के लिए तारों की न्यूनतम संख्या, कंडक्टर व्यास और एक्सएलपीई इन्सुलेशन मोटाई परिभाषित होती है।
उदाहरण के लिए, 1.5 मिमी² सिंगल-कोर कॉन्फ़िगरेशन में कंडक्टर का बाहरी व्यास 1.36±0.02 मिमी है, जबकि 1.5(बी) स्ट्रैंडेड कॉन्फ़िगरेशन में 1.56±0.02 मिमी के कंडक्टर बाहरी व्यास के साथ 7 तारों का उपयोग किया जाता है। निर्दिष्ट कंडक्टर आकार के अनुसार एक्सएलपीई इन्सुलेशन मोटाई 0.7 मिमी से 1.2 मिमी तक भिन्न होती है।
| नाममात्र अनुभाग (मिमी²) | कंडक्टर तारों की न्यूनतम संख्या | कंडक्टर बाहरी व्यास (मिमी) | एक्सएलपीई इन्सुलेशन की नाममात्र मोटाई (मिमी) | इन्सुलेशन का अनुमानित बाहरी व्यास (मिमी) | अधिकतम कंडक्टर प्रतिरोध 20℃ (Ω/किमी), कॉपर |
|---|---|---|---|---|---|
| 10 | 6 | 3.90±0.10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5.00±0.10 | 1 | 7 | 1.15 |
| 25 | 6 | 6.10±0.10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7.10±0.10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8.20±0.15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9.80±0.15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11.60±0.15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13.20±0.15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14.80±0.20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16.80±0.20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19.40±0.20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22.00±0.25 | 2.4 | 26.8 |
तालिका में कंडक्टर प्रतिरोध मान सूचीबद्ध तांबे के विनिर्देशों के लिए 20℃ पर अधिकतम मान हैं। प्रोजेक्ट चयन के लिए, कंडक्टर क्रॉस-सेक्शन को केवल क्रॉस-सेक्शन द्वारा चयनित करने के बजाय आवश्यक लोड वर्तमान, स्थापना स्थितियों और अनुमेय वोल्टेज ड्रॉप के साथ मिलान किया जाना चाहिए।
| वस्तु | विनिर्देश |
|---|---|
| रेटेड वोल्टेज | खनन आवश्यकता के अनुसार अनुकूलित |
| विशालता | कंडक्टर क्रॉस-सेक्शन से मेल खाता है |
| कंडक्टर प्रतिरोध | 20℃ (तांबा) पर कड़ाई से नियंत्रित अधिकतम मान, आयाम पैरामीटर तालिका देखें |
| इन्सुलेशन प्रतिरोध | एक्सएलपीई सामग्री के साथ उच्च इन्सुलेशन प्रतिरोध |
| वोल्टेज झेलना | डिलीवरी से पहले पूर्ण प्रतिरोध वोल्टेज परीक्षण पास करें |
| परिचालन आवृत्ति | 50/60हर्ट्ज़ |
| कंडक्टर सामग्री | उच्च शुद्धता तांबा |
| कंडक्टर संरचना | ठोस/फंसे हुए |
| संकर अनुभागीय क्षेत्र | 1.5~120 मिमी² |
| कंडक्टर व्यास | सख्त सहनशीलता नियंत्रण |
| कंडक्टर तारों की संख्या | विभिन्न विशिष्टताओं के लिए 1/6/7/12/15/18 तार |
इन्सुलेशन प्रणाली एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) का उपयोग करती है, जिसमें केबल विनिर्देश के अनुसार 0.7 ~ 1.2 मिमी की नाममात्र इन्सुलेशन मोटाई होती है। इन्सुलेशन का अनुमानित बाहरी व्यास 3.0 ~ 15.8 मिमी है, जबकि समग्र तैयार केबल व्यास अंतिम केबल संरचना पर निर्भर करता है।
| प्रदर्शन मद | निर्दिष्ट मूल्य या आवश्यकता |
|---|---|
| अधिकतम कंडक्टर ऑपरेटिंग तापमान | 90℃ |
| शॉर्ट-सर्किट तापमान | 250℃ |
| लौ कम करना | भूमिगत खदान के लिए ज्वाला मंदक ग्रेड वैकल्पिक |
| यांत्रिक प्रदर्शन | भूमिगत बिछाने के लिए अच्छा तन्यता और घर्षण प्रतिरोध |
ज्वाला-मंदक निर्माण को भूमिगत खनन अनुप्रयोगों के लिए निर्दिष्ट किया जा सकता है जहां परियोजना को अतिरिक्त ज्वाला-मंदक प्रदर्शन की आवश्यकता होती है। लागू केबल ग्रेड और परीक्षण आवश्यकताओं की पुष्टि खदान स्थापना वातावरण और परियोजना विनिर्देश के अनुसार की जानी चाहिए।
कियानचेंग की उत्पादन प्रक्रिया में कच्चे तांबे की सामग्री की ड्राइंग, कंडक्टर स्ट्रैंडिंग, एक्सएलपीई एक्सट्रूज़न और तैयार केबल परीक्षण शामिल हैं। लागू विनिर्देश के अनुसार उत्पादन और अंतिम निरीक्षण के दौरान कंडक्टर आयाम, इन्सुलेशन आयाम और विद्युत विशेषताओं की जांच की जाती है।
शिपमेंट से पहले, केबल विद्युत और आयामी निरीक्षण से गुजरता है, जिसमें आवश्यक वोल्टेज झेलने का परीक्षण भी शामिल है। कियानचेंग संबंधित विनिर्देश के लिए आयाम और तकनीकी पैरामीटर रिपोर्ट के साथ फ़ैक्टरी परीक्षण प्रमाणपत्र प्रदान कर सकता है। ये रिकॉर्ड परियोजना खरीदारों और तकनीकी टीमों को सहमत उत्पाद मापदंडों के अनुसार वितरित केबल को सत्यापित करने में मदद करते हैं।
कच्चे तांबे की सामग्री और तार-ड्राइंग उत्पादन तस्वीरें विनिर्माण जानकारी के हिस्से के रूप में उपलब्ध हैं। उत्पादन और उत्पाद विवरण दिखाने के लिए कियानचेंग के यूट्यूब चैनल के माध्यम से उत्पाद प्रदर्शन वीडियो भी प्रदान किए जा सकते हैं।
केबल भूमिगत कोयला खदान बिजली आपूर्ति और खदान उपकरण बिजली कनेक्शन के लिए है। विशिष्ट चयन विचारों में कनेक्टेड उपकरण लोड, आवश्यक कंडक्टर क्रॉस-सेक्शन, रेटेड वोल्टेज, केबल रूटिंग की स्थिति, यांत्रिक एक्सपोजर और क्या लौ-मंदक विनिर्देश की आवश्यकता है, शामिल हैं।
प्राथमिक बिजली आपूर्ति के बजाय नियंत्रण और सिग्नल ट्रांसमिशन से जुड़े अनुप्रयोगों के लिए, कियानचेंग भी प्रदान करता हैनियंत्रण केबल. ओवरहेड पावर ट्रांसमिशन परियोजनाओं के लिए, एसीएसआर ओवरहेड केबल कियानचेंग से उपलब्ध एक अन्य उत्पाद श्रेणी है।
कोयला खदान पावर केबल्स निर्दिष्ट करते समय, उत्पादन से पहले निम्नलिखित जानकारी की पुष्टि की जानी चाहिए:
ये विवरण प्रदान करने से ऑर्डर की पुष्टि होने से पहले केबल विनिर्देश को वास्तविक खदान बिजली वितरण या उपकरण कनेक्शन आवश्यकताओं के विरुद्ध जांचने की अनुमति मिलती है।
