उत्पाद मॉडल: ZR-KVV अर्थात् Z(A、B、C、D)-KVV, ZR-KVVP अर्थात् Z(A、B、C、D)-KVVP, ZR-KVV22 अर्थात् Z(A、B、C、D)-KVV22, आदि।

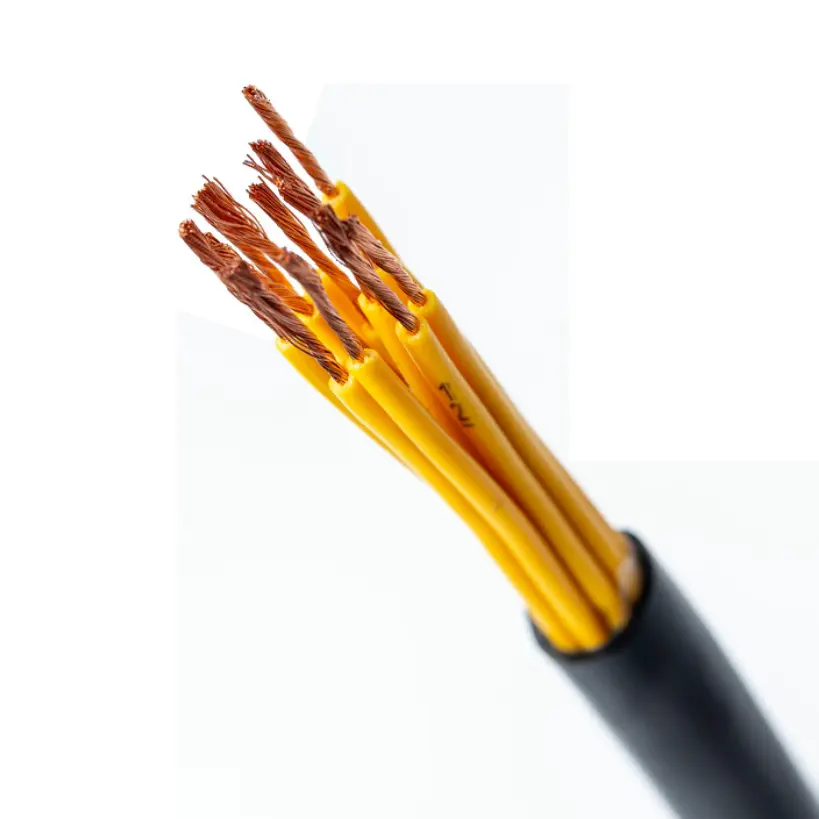

कॉपर पीवीसी फ्लेम रिटार्डेंट कंट्रोल केबल एक 450/750V नियंत्रण केबल है जो उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के कंडक्टर, अभ्रक टेप और फ्लेम-रिटार्डेंट पीवीसी इन्सुलेशन और शीथ का उपयोग करता है। विभिन्न वायरिंग स्थितियों के लिए क्लास 1 सॉलिड, क्लास 2 स्ट्रैंडेड और क्लास 5 लचीले कंडक्टर निर्माण उपलब्ध हैं। केबल का उद्देश्य औद्योगिक सुविधाओं, इमारतों और अन्य कम वोल्टेज विद्युत प्रणालियों में नियंत्रण, निगरानी और सहायक सर्किट के लिए है जहां लौ-मंदक और आग प्रतिरोधी प्रदर्शन की आवश्यकता होती है।
केबल निर्माण में वैकल्पिक तांबे के तार ब्रेडिंग या तांबे के टेप परिरक्षण भी शामिल हो सकते हैं, जिसमें कोर मात्रा 2 से 61 कोर तक होती है। इसलिए चयन कंडक्टर प्रकार, क्रॉस-सेक्शन, कोर मात्रा, परिरक्षण आवश्यकताओं, स्थापना विधि और परियोजना की लागू अग्नि-प्रदर्शन आवश्यकताओं पर आधारित हो सकता है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी सूचकांक |
|
संरचना विन्यास |
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा; ठोस कठोर कंडक्टर/मल्टी-स्ट्रैंड लचीला कंडक्टर वैकल्पिक |
|
|
कंडक्टर क्रॉस-सेक्शन |
0.5मिमी²～10मिमी² |
|
|
इन्सुलेशन परत |
आग प्रतिरोधी अभ्रक टेप + पीवीसी इन्सुलेशन |
|
|
परिरक्षण परत (वैकल्पिक) |
तांबे के तार ब्रेडिंग/तांबा टेप रैपिंग, परिरक्षण कवरेज दर ≥80% |
|
|
बाहरी आवरण |
ज्वाला-मंदक पीवीसी आवरण |
|
|
कोर मात्रा विशिष्टता |
2～61 कोर, वैकल्पिक |
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज |
450/750V |
|
|
20℃ पर इन्सुलेशन प्रतिरोध |
≥100MΩ·km |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज का सामना करती है |
3kV, 5 मिनट तक कोई ब्रेकडाउन नहीं |
|
|
डीसी कंडक्टर प्रतिरोध |
जीबी/टी 9330 मानक के अनुरूप |
|
ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन |
अग्नि-प्रतिरोध रेटिंग |
90 मिनट के लिए 830℃ से कम तापमान पर अग्नि जोखिम नहीं |
|
|
ज्वाला-मंदक रेटिंग |
GB/T 19666 में निर्दिष्ट ZA, ZB, ZC आवश्यकताओं को पूरा करता है। |

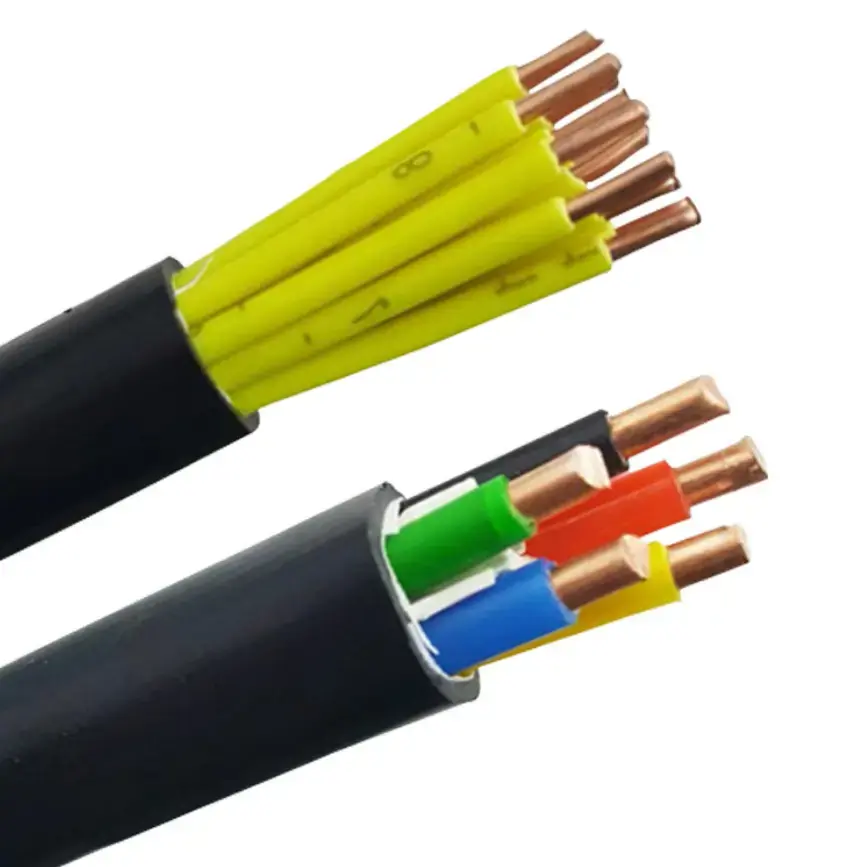

केबल ठोस, फंसे हुए या लचीले तांबे के कंडक्टर के साथ उपलब्ध है। ठोस और फंसे हुए निर्माणों का उपयोग किया जा सकता है जहां केबल मार्ग अपेक्षाकृत तय होता है, जबकि लचीले कंडक्टर कैबिनेट वायरिंग, उपकरण कनेक्शन और आसान केबल हैंडलिंग की आवश्यकता वाले इंस्टॉलेशन के लिए अधिक सुविधाजनक होते हैं। स्थापना विधि और यांत्रिक आवश्यकताओं के अनुसार उपयुक्त कंडक्टर निर्माण का चयन किया जाना चाहिए।
अभ्रक टेप कंडक्टर के चारों ओर आग प्रतिरोधी परत बनाता है, जबकि पीवीसी मुख्य विद्युत इन्सुलेशन प्रदान करता है। बाहरी आवरण भी अग्निरोधी पीवीसी से बना है। यह संयोजन केबल को लागू केबल कॉन्फ़िगरेशन के लिए एक परिभाषित अग्नि प्रतिरोधी निर्माण और लौ-मंदक विशेषताएं दोनों देता है।
उन सर्किटों के लिए जहां विद्युत चुम्बकीय हस्तक्षेप पर विचार करने की आवश्यकता होती है, तांबे के तार ब्रेडिंग या तांबे के टेप रैपिंग को परिरक्षण परत के रूप में निर्दिष्ट किया जा सकता है। सूचीबद्ध परिरक्षण कवरेज दर ≥80% है। परिरक्षित निर्माण का चयन सिग्नल प्रकार, आसपास के विद्युत उपकरण और स्थापना वातावरण के अनुसार किया जाना चाहिए।
कॉपर पीवीसी फ्लेम रिटार्डेंट कंट्रोल केबल को निश्चित और अधिक लचीली नियंत्रण-वायरिंग स्थितियों दोनों के लिए कॉन्फ़िगर किया जा सकता है। जब किसी परियोजना में एक ही विद्युत प्रणाली के भीतर नियंत्रण अलमारियाँ, उपकरण कनेक्शन और निश्चित केबल मार्ग शामिल होते हैं तो यह पूरी तरह से अलग कंडक्टर निर्माणों का चयन करने की आवश्यकता को कम कर देता है।
नियंत्रण और निगरानी सिग्नल ले जाने वाले सर्किट के लिए, कंडक्टर प्रतिरोध केवल एक भौतिक विवरण के बजाय एक महत्वपूर्ण विनिर्देश है। तकनीकी तालिका इन्सुलेशन प्रतिरोध, प्रतिरोध-वोल्टेज और कंडक्टर-प्रतिरोध आवश्यकताओं को प्रदान करती है जिसका उपयोग ऑर्डर देने से पहले तकनीकी पुष्टि के लिए किया जा सकता है।
जहां अग्नि सुरक्षा विद्युत डिजाइन का हिस्सा है, केबल की लौ-मंदक और आग प्रतिरोधी विशेषताओं का मूल्यांकन केबल रूटिंग, समर्थन विधियों और संपूर्ण अग्नि-सुरक्षा प्रणाली की आवश्यकताओं के साथ किया जाना चाहिए। केबल प्रदर्शन को स्थापना विधि से स्वतंत्र रूप से नहीं माना जाना चाहिए।
1. अग्नि-सुरक्षा प्रणालियाँ: अग्नि-सुरक्षा नियंत्रण कैबिनेट, अलार्म-संबंधित सर्किट, धुआं-निकास उपकरण और अग्नि-जल पंप नियंत्रण प्रणाली।
2. बिजली सुविधाएं: विद्युत नियंत्रण कैबिनेट, जनरेटर-सेट सहायक सर्किट और बिजली वितरण कक्षों में नियंत्रण या सिग्नल वायरिंग।
3. औद्योगिक स्वचालन: उत्पादन लाइनों, मशीनरी और प्रक्रिया उपकरणों के लिए नियंत्रण प्रणाली जहां ज्वाला-मंदक केबल निर्माण की आवश्यकता होती है।
4. बिल्डिंग इलेक्ट्रिकल सिस्टम: लिफ्ट नियंत्रण सिस्टम, सेंट्रल एयर कंडीशनिंग उपकरण, बेसमेंट मशीन रूम और अन्य बिल्डिंग ऑटोमेशन अनुप्रयोग।
5. सामान्य औद्योगिक उपकरण: अपशिष्ट जल-उपचार उपकरण, सुखाने वाली लाइनें, मशीन टूल्स और अन्य सहायक नियंत्रण सर्किट।
तकनीकी खरीद के लिए, मुख्य सत्यापन बिंदुओं में कंडक्टर निर्माण, कंडक्टर क्रॉस-सेक्शन, पीवीसी इन्सुलेशन मोटाई, इन्सुलेशन प्रतिरोध, वोल्टेज का सामना करना, कंडक्टर प्रतिरोध, परिरक्षण विन्यास और निर्दिष्ट अग्नि-प्रदर्शन आवश्यकताएं शामिल हैं। ये पैरामीटर केबल गुणवत्ता के सामान्य विवरण की तुलना में उत्पाद स्वीकृति के लिए अधिक व्यावहारिक आधार प्रदान करते हैं।

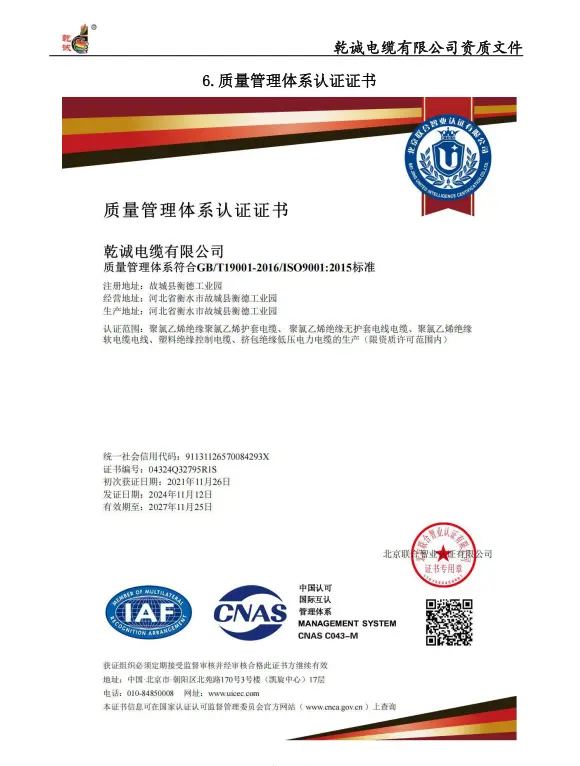

कियानचेंग ऑर्डर किए गए केबल कॉन्फ़िगरेशन के अनुसार लागू उत्पाद विनिर्देश और तकनीकी दस्तावेज प्रदान कर सकता है। इंजीनियरिंग और निर्यात परियोजनाओं के लिए, उत्पादन से पहले परीक्षण रिपोर्ट, प्रमाणपत्र, निरीक्षण रिकॉर्ड, पैकेजिंग और केबल लंबाई की आवश्यकताओं की पुष्टि की जानी चाहिए।
उपलब्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² से 10 मिमी² है। चयन सर्किट फ़ंक्शन, विद्युत भार, स्वीकार्य कंडक्टर प्रतिरोध और लागू स्थापना आवश्यकताओं पर आधारित होना चाहिए।
मानक विन्यास 2 से 61 कोर को कवर करता है। कोर मात्रा उपकरण या परियोजना के लिए आवश्यक नियंत्रण, निगरानी और सहायक सर्किट की संख्या से निर्धारित की जानी चाहिए।
जहां सिग्नल हस्तक्षेप चिंता का विषय है, तांबे के तार ब्रेडिंग या तांबे टेप परिरक्षण पर विचार किया जा सकता है। विद्युत पर्यावरण और नियंत्रण-प्रणाली आवश्यकताओं के अनुसार आवश्यक परिरक्षण विधि की पुष्टि की जानी चाहिए।
तकनीकी तालिका 90 मिनट के लिए 830℃ से कम की आग जोखिम स्थिति और जीबी/टी 19666 के तहत लौ-मंदक आवश्यकताओं को निर्दिष्ट करती है। ऑर्डर प्लेसमेंट से पहले वास्तविक परियोजना विनिर्देश के खिलाफ आवश्यक परीक्षण स्थिति और दस्तावेज़ीकरण की पुष्टि की जानी चाहिए।
तकनीकी डेटा डीसी कंडक्टर प्रतिरोध के लिए जीबी/टी 9330 और सूचीबद्ध लौ-मंदक आवश्यकताओं के लिए जीबी/टी 19666 का संदर्भ देता है। निर्यात परियोजना के लिए आवश्यक किसी भी अतिरिक्त प्रमाणीकरण या परीक्षण दस्तावेज़ की पुष्टि ऑर्डर किए गए केबल कॉन्फ़िगरेशन के अनुसार की जानी चाहिए।
केबल को ठोस कठोर कंडक्टर या मल्टी-स्ट्रैंड लचीले कंडक्टर के साथ कॉन्फ़िगर किया जा सकता है। उपयुक्त निर्माण इस बात पर निर्भर करता है कि स्थापना स्थिर है, नियंत्रण कैबिनेट के माध्यम से की गई है या स्थापना के दौरान अधिक लचीलेपन की आवश्यकता है।
सूचीबद्ध कंडक्टर क्रॉस-सेक्शन 0.5 मिमी² से 10 मिमी² तक हैं, कोर मात्रा 2 से 61 कोर तक है। सर्किट डिज़ाइन और केबल कॉन्फ़िगरेशन के अनुसार अंतिम संयोजन की पुष्टि की जानी चाहिए।
हाँ। कॉपर वायर ब्रेडिंग या कॉपर टेप रैपिंग को ≥80% की सूचीबद्ध परिरक्षण कवरेज दर के साथ वैकल्पिक परिरक्षण परत के रूप में निर्दिष्ट किया जा सकता है।
इसका उपयोग अग्नि-सुरक्षा प्रणालियों, बिजली सुविधाओं, औद्योगिक स्वचालन उपकरण, विद्युत प्रणालियों के निर्माण और अन्य औद्योगिक अनुप्रयोगों में नियंत्रण, निगरानी और सहायक सर्किट के लिए किया जाता है जहां निर्दिष्ट लौ-मंदक और आग-प्रतिरोधी विशेषताओं की आवश्यकता होती है।
आवश्यक मॉडल, कंडक्टर प्रकार, क्रॉस-सेक्शन, कोर मात्रा, परिरक्षण आवश्यकता, केबल लंबाई, स्थापना वातावरण और लागू अग्नि-प्रदर्शन आवश्यकताओं को प्रदान करें। किसी भी आवश्यक निरीक्षण रिपोर्ट, प्रमाणपत्र या निर्यात दस्तावेज को भी पहले से निर्दिष्ट किया जाना चाहिए।
