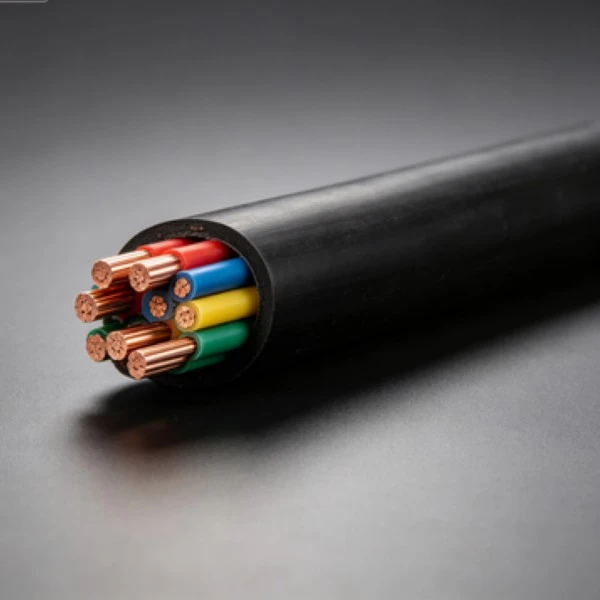

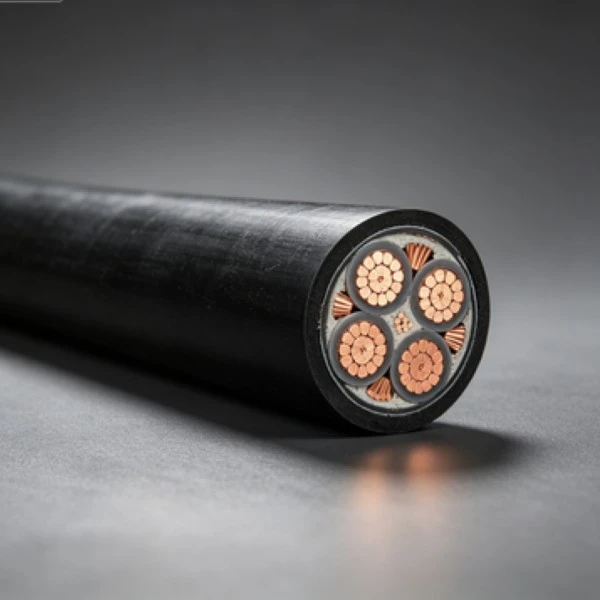

कॉपर पीवीसी लो वोल्टेज पावर केबल पीवीसी इन्सुलेशन के साथ तांबे के कंडक्टर का उपयोग करके एक कम वोल्टेज पावर केबल निर्माण है। कियानचेंग बिजली वितरण, उपकरण कनेक्शन और अन्य निश्चित लो-वोल्टेज सर्किट के निर्माण के लिए विभिन्न कंडक्टर आकार और कॉन्फ़िगरेशन में इस प्रकार के केबल का निर्माण करता है। उत्पादन से पहले आवश्यक कंडक्टर क्रॉस-सेक्शन, स्थापना विधि, केबल लंबाई और ऑपरेटिंग वातावरण की पुष्टि की जानी चाहिए।
कियानचेंग आवश्यक कंडक्टर क्रॉस-सेक्शन, केबल की लंबाई, मात्रा और केबल निर्माण के अनुसार उत्पादन की व्यवस्था कर सकता है। सामान्य कंडक्टर आकार छोटे शाखा सर्किट से लेकर उच्च-वर्तमान कम-वोल्टेज वितरण तक के अनुप्रयोगों को कवर करते हैं। परियोजना के आदेशों, विशिष्टताओं, पैकेजिंग, शीथ मार्किंग और वितरण आवश्यकताओं के लिए उत्पादन से पहले पुष्टि की जा सकती है।
उपलब्ध विशिष्टताओं को आवश्यक कंडक्टर आकार और स्थापना स्थितियों के अनुसार चुना जा सकता है। उन परियोजनाओं के लिए कट-टू-लेंथ सप्लाई और शीथ पहचान पर चर्चा की जा सकती है जिनके लिए विशिष्ट केबल लंबाई या पहचान जानकारी की आवश्यकता होती है।

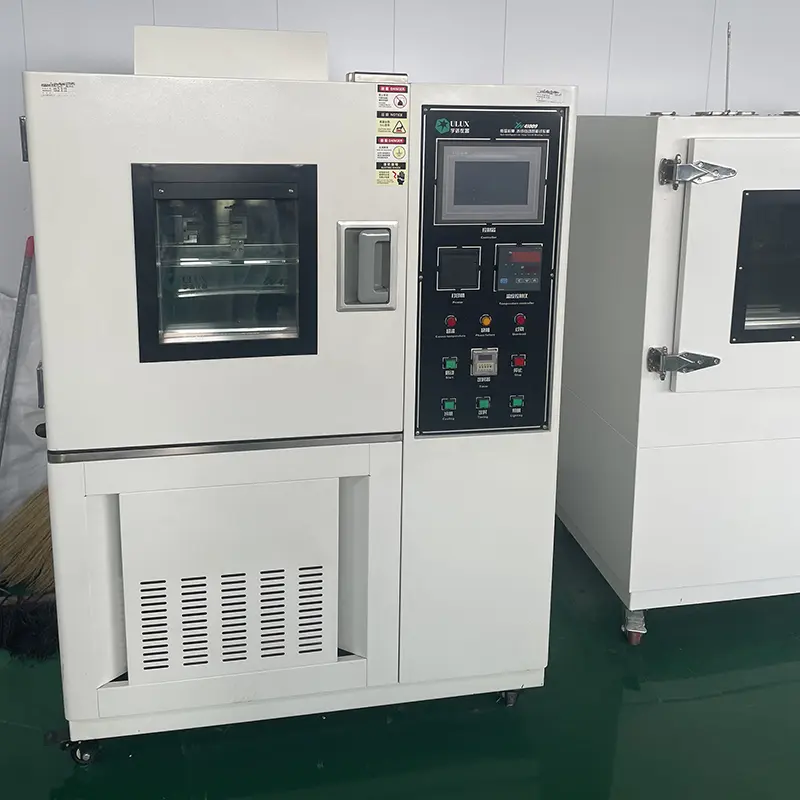

कंडक्टर प्रतिरोध, इन्सुलेशन स्थिति, आयामी स्थिरता और अन्य लागू आवश्यकताओं के लिए तैयार केबलों का निरीक्षण किया जा सकता है। निरीक्षण रिकॉर्ड और तकनीकी दस्तावेज़ उत्पाद विनिर्देश और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।

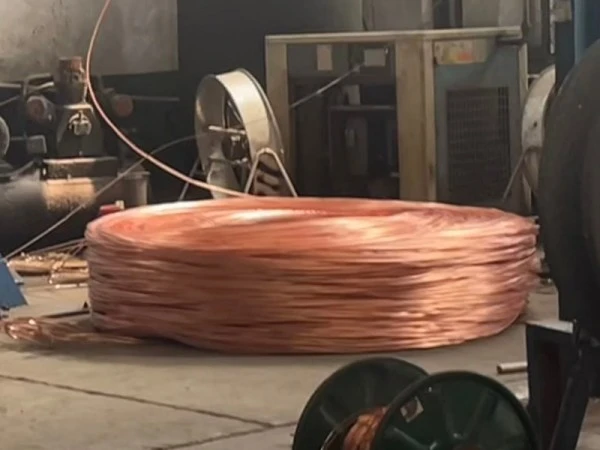

उत्पादन नियंत्रण में कंडक्टर प्रसंस्करण, पीवीसी इन्सुलेशन एक्सट्रूज़न और तैयार-केबल निरीक्षण शामिल है। उत्पादन बैचों के बीच स्थिरता बनाए रखने के लिए लागू तकनीकी आवश्यकताओं के अनुसार कंडक्टर व्यास, इन्सुलेशन मोटाई और तैयार बाहरी व्यास जैसे प्रमुख आयामों की जांच की जाती है।
कंडक्टर का आकार और निर्माण अपेक्षित भार, वोल्टेज स्तर, बिछाने की विधि, परिवेश के तापमान और यांत्रिक स्थितियों से मेल खाना चाहिए। फिक्स्ड इनडोर वायरिंग, केबल नाली, उपकरण कनेक्शन और अन्य कम-वोल्टेज अनुप्रयोगों को नाममात्र वोल्टेज समान होने पर भी अलग-अलग विशिष्टताओं की आवश्यकता हो सकती है।
|
नाममात्र अनुभाग (मिमी²) |
कंडक्टर तारों की न्यूनतम संख्या |
कंडक्टर बाहरी व्यास (मिमी) |
पीवीसी इन्सुलेशन की नाममात्र मोटाई/मिमी |
इन्सुलेशन का अनुमानित बाहरी व्यास/मिमी |
अधिकतम कंडक्टर प्रतिरोध 20℃(Ω/किमी) पर तांबा |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5(बी) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5(बी) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4(बी) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6(बी) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
कॉपर कंडक्टर करंट-वाहक मार्ग प्रदान करते हैं, जबकि पीवीसी इन्सुलेशन कंडक्टर को आसपास के वातावरण से अलग करता है। वास्तविक वर्तमान-वहन क्षमता और स्वीकार्य ऑपरेटिंग तापमान कंडक्टर के आकार, स्थापना विधि, परिवेश की स्थिति और लागू केबल विनिर्देश पर निर्भर करते हैं।
पीवीसी यौगिक चयनित सामग्री निर्माण और लागू उत्पाद मानक के आधार पर ज्वाला-मंदक विशेषताएँ प्रदान कर सकते हैं। जहां एक परियोजना एक विशेष ज्वाला-मंदक वर्गीकरण को निर्दिष्ट करती है, आवश्यक ग्रेड की पुष्टि केवल पीवीसी सामग्री से ग्रहण करने के बजाय केबल के तकनीकी दस्तावेज के विरुद्ध की जानी चाहिए।
पीवीसी इन्सुलेशन और शीथ उचित स्थापना के दौरान होने वाले सामान्य संचालन और पर्यावरणीय जोखिम से सुरक्षा प्रदान करते हैं। निर्माण के दौरान, केबल को अभी भी अत्यधिक खींचने वाले बल, तेज किनारों, कुचलने और निर्दिष्ट सीमा से परे झुकने से बचाया जाना चाहिए।
जब चयनित पीवीसी निर्माण पर्यावरणीय परिस्थितियों से मेल खाता है तो केबल को आम इनडोर और आउटडोर लो-वोल्टेज इंस्टॉलेशन के लिए माना जा सकता है। सामान्य भवन-तारों की स्थिति के बाहर की स्थापनाओं के लिए नमी, तापमान, सूरज की रोशनी, रासायनिक जोखिम और यांत्रिक लोडिंग का मूल्यांकन किया जाना चाहिए।
सुरक्षित संचालन के लिए सही कंडक्टर आकार, सर्किट सुरक्षा और स्थापना विधि महत्वपूर्ण हैं। केबल चयन में अपेक्षित लोड करंट, वोल्टेज ड्रॉप, परिवेश का तापमान, समूहन की स्थिति और अनुमत स्थापना विधि को ध्यान में रखा जाना चाहिए। गुप्त स्थापना को भी लागू स्थानीय विद्युत कोड का पालन करना चाहिए।
कॉपर पीवीसी लो वोल्टेज पावर केबल को घरों, अपार्टमेंटों और प्रकाश, सॉकेट और उपकरण शाखा सर्किट सहित अन्य इमारतों में लो-वोल्टेज सर्किट के लिए निर्दिष्ट किया जा सकता है। विद्युत डिजाइन के अनुसार नाली के प्रकार, कंडक्टर के आकार और स्थापना की स्थिति की पुष्टि की जानी चाहिए।
विशिष्ट अनुप्रयोगों में दुकानें, कार्यालय, होटल, स्कूल, अस्पताल और अन्य वाणिज्यिक या सार्वजनिक भवन शामिल हैं जहां कम वोल्टेज बिजली सर्किट की आवश्यकता होती है। केबल विनिर्देश को सर्किट लोड, रूटिंग विधि और स्थानीय विद्युत आवश्यकताओं से मेल खाना चाहिए।
केबल का उपयोग निर्माण स्थलों, पूर्वनिर्मित इमारतों और साइट सुविधाओं पर उपयुक्त अस्थायी या स्थायी लो-वोल्टेज सर्किट के लिए किया जा सकता है। जहां केबल बार-बार हिलने-डुलने, टकराने या खिंचने के संपर्क में आते हैं, वहां विशेष रूप से लचीली सेवा के लिए बनाए गए निर्माण पर विचार किया जाना चाहिए।
कार्यशालाओं, गोदामों, रसद सुविधाओं और अन्य प्रकाश-औद्योगिक वातावरण में कम वोल्टेज सर्किट प्रकाश व्यवस्था, उपकरण कनेक्शन और बिजली वितरण के लिए इस प्रकार के केबल का उपयोग कर सकते हैं। उचित आवरण और स्थापना विधि का निर्धारण करते समय धूल, तापमान, तेल और रासायनिक जोखिम की समीक्षा की जानी चाहिए।
अनुप्रयोगों में ग्रामीण भवन, कृषि सुविधाएं, फार्म प्रकाश व्यवस्था और अन्य कम वोल्टेज वाले बुनियादी ढांचे शामिल हो सकते हैं। बाहरी या आर्द्र स्थानों में नमी संरक्षण, यूवी जोखिम, यांत्रिक सुरक्षा और लागू स्थापना विधि पर ध्यान देने की आवश्यकता होती है।
केबल का उपयोग समुदायों, पार्किंग क्षेत्रों, पार्कों और अन्य नगरपालिका वातावरणों में प्रकाश व्यवस्था, निगरानी उपकरण और विद्युत सुविधाओं का समर्थन करने के लिए उपयुक्त कम वोल्टेज सर्किट में किया जा सकता है। चयनित विनिर्देश वास्तविक रूटिंग और पर्यावरणीय स्थितियों के अनुरूप होना चाहिए।
विदेशी परियोजनाओं के लिए, केबल निर्माण और दस्तावेज़ीकरण को गंतव्य बाजार में लागू विद्युत मानकों और प्रमाणन आवश्यकताओं के अनुरूप जांचा जाना चाहिए। शिपमेंट से पहले कंडक्टर आकार, वोल्टेज रेटिंग, इन्सुलेशन और शीथ विशेषताओं, पैकेजिंग, अंकन और परीक्षण दस्तावेज़ीकरण की पुष्टि की जा सकती है।
केबल को उपयुक्त कम वोल्टेज उपकरण कनेक्शन, शाखा सर्किट और सहायक विद्युत प्रणालियों के लिए भी माना जा सकता है। निरंतर गति, उच्च यांत्रिक तनाव, उच्च तापमान या विशेष अग्नि-प्रदर्शन आवश्यकताओं वाले अनुप्रयोगों को एक अलग केबल निर्माण की आवश्यकता हो सकती है।
ए: कंडक्टर क्रॉस-सेक्शन का चयन अपेक्षित लोड वर्तमान, स्वीकार्य वोल्टेज ड्रॉप, स्थापना विधि, परिवेश तापमान और सर्किट लंबाई के अनुसार किया जाना चाहिए। तकनीकी तालिका में सूचीबद्ध मान कंडक्टर आयाम और प्रतिरोध डेटा प्रदान करते हैं, लेकिन किसी विशिष्ट स्थापना के लिए अनुमेय वर्तमान निर्धारित करने के लिए उनका उपयोग अकेले नहीं किया जाना चाहिए।
ए: तकनीकी तालिका में कुछ छोटे कंडक्टर आकारों के लिए ठोस और फंसे हुए दोनों निर्माण शामिल हैं, जैसे 1.5 मिमी², 2.5 मिमी², 4 मिमी² और 6 मिमी²। उपयुक्त निर्माण आवश्यक लचीलेपन, स्थापना विधि और लागू विनिर्देश पर निर्भर करता है।
ए: विशिष्ट निरीक्षण वस्तुओं में लागू उत्पाद मानक और खरीद विनिर्देश के अनुसार कंडक्टर डीसी प्रतिरोध, इन्सुलेशन स्थिति, आयामी माप और वोल्टेज प्रतिरोध परीक्षण शामिल हो सकते हैं। यदि किसी परियोजना को विशिष्ट निरीक्षण रिपोर्ट या परीक्षण रिकॉर्ड की आवश्यकता होती है, तो उत्पादन से पहले इन आवश्यकताओं की पुष्टि की जानी चाहिए।
ए: गंतव्य बाजार के वोल्टेज, केबल मानक, अंकन, पैकेजिंग और दस्तावेज़ीकरण आवश्यकताओं के अनुसार विदेशी ऑर्डर की समीक्षा की जा सकती है। लागू मानक पहले से निर्दिष्ट किया जाना चाहिए क्योंकि लो-वोल्टेज केबल की आवश्यकताएं बाजारों के बीच भिन्न होती हैं।
ए: केबल की लंबाई, पहचान चिह्न और पैकेजिंग पर उत्पादन विनिर्देश और ऑर्डर मात्रा के अनुसार चर्चा की जा सकती है। कस्टम आवश्यकताओं के लिए, उत्पादन से पहले आवश्यक अंकन जानकारी, लंबाई सहनशीलता, पैकेजिंग विधि और वितरण मात्रा की पुष्टि की जानी चाहिए।
ए: आवश्यक कंडक्टर क्रॉस-सेक्शन, केबल निर्माण, वोल्टेज रेटिंग, कुल लंबाई, ऑर्डर मात्रा, एप्लिकेशन, इंस्टॉलेशन विधि और डिलीवरी गंतव्य प्रदान करें। परियोजना आदेशों के लिए, आवश्यक मानक, निरीक्षण दस्तावेज़, शीथ मार्किंग और पैकेजिंग विनिर्देश भी शामिल किए जाने चाहिए।
ए: मानक पीवीसी लो-वोल्टेज पावर केबल निर्माण आमतौर पर उनकी निर्दिष्ट स्थापना विधि के अनुसार चुने जाते हैं। जहां केबल लगातार खींचने, बार-बार झुकने या मरोड़ से गुजरेगी, वहां मोबाइल सेवा के लिए विशेष रूप से रेट की गई लचीली केबल पर विचार किया जाना चाहिए।
ए: परियोजना विनिर्देश के अनुसार केबल मॉडल, कंडक्टर आकार, वोल्टेज रेटिंग, केबल लंबाई और लागू मानक की पुष्टि करें। स्थापना के दौरान, आवश्यक झुकने वाले त्रिज्या और खींचने की स्थिति का निरीक्षण करें, और केबल को अत्यधिक यांत्रिक बल, तेज किनारों और अनुपयुक्त पर्यावरणीय जोखिम से बचाएं।
कॉपर पीवीसी लो वोल्टेज पावर केबल कोटेशन के लिए, आवश्यक कंडक्टर आकार, वोल्टेज स्तर, मात्रा, केबल की लंबाई, स्थापना विधि और गंतव्य प्रदान करें। कियानचेंग विनिर्देश की समीक्षा कर सकता है और ऑर्डर प्लेसमेंट से पहले लागू उत्पादन और दस्तावेज़ीकरण आवश्यकताओं की पुष्टि कर सकता है।
