संचालन के दौरान खनन उपकरण एक निश्चित स्थिति में नहीं रहते हैं। कोयला कतरनी, कन्वेयर और अन्य भूमिगत मशीनें कनेक्टेड केबल को खींच सकती हैं, मोड़ सकती हैं, उसकी स्थिति बदल सकती हैं या बार-बार हिला सकती हैं। इस कार्य पैटर्न के लिए एक केबल निर्माण की आवश्यकता होती है जो पारंपरिक फिक्स्ड-इंस्टॉलेशन डिज़ाइन के बजाय आंदोलन को समायोजित कर सके।

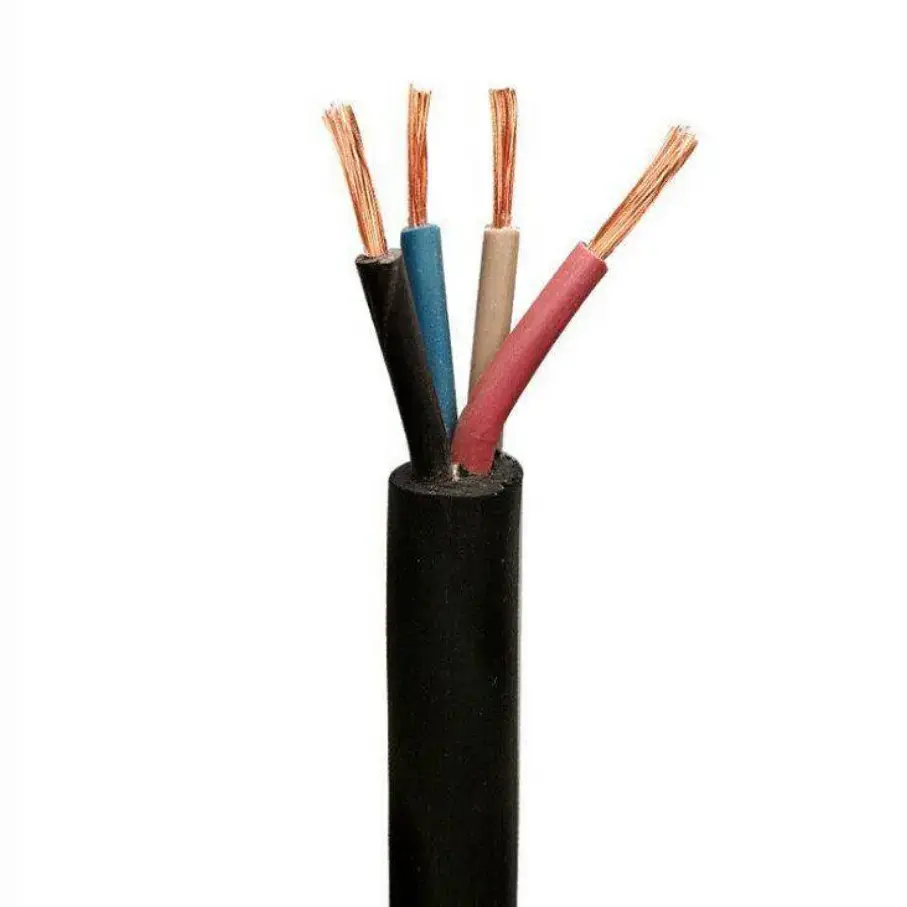

इस प्रकार के भूमिगत बिजली कनेक्शन के लिए कियानचेंग की कोयला खदान लचीली ट्रेलिंग केबल विकसित की गई है। इसमें मल्टी-स्ट्रैंडेड फाइन-वायर संरचना, विशेष रबर इन्सुलेशन और एक प्रबलित रबर शीथ के साथ टिनड एनील्ड उच्च शुद्धता वाले तांबे का उपयोग किया जाता है। उपलब्ध विनिर्देश 4 मिमी² से 120 मिमी² को कवर करते हैं, जिससे उपकरण लोड और वास्तविक स्थापना स्थितियों के अनुसार कंडक्टर आकार का चयन किया जा सकता है।
एक निश्चित पावर केबल को मुख्य रूप से स्थापित किया जाता है और स्थिति में छोड़ दिया जाता है, जबकि एक अनुगामी केबल चलती मशीनरी के साथ मिलकर काम करती है। बार-बार झुकने और हिलने-डुलने से कंडक्टर, इन्सुलेशन और शीथ पर अधिक यांत्रिक मांग पड़ती है। इस कारण से, कंडक्टर का निर्माण एकल ठोस कंडक्टर के बजाय कई महीन तांबे के तारों पर आधारित होता है।
सूचीबद्ध विशिष्टताओं में 42 से 960 न्यूनतम कंडक्टर तार शामिल हैं। जैसे-जैसे कंडक्टर क्रॉस-सेक्शन बढ़ता है, ठीक तारों की संख्या और कंडक्टर व्यास को तदनुसार समायोजित किया जाता है। यह संरचना केबल को उन अनुप्रयोगों में संभालने और रूट करने की अनुमति देती है जहां आंदोलन सामान्य उपकरण संचालन का हिस्सा है।
| कंडक्टर का आकार | न्यूनतम तार | कंडक्टर व्यास | रबर इन्सुलेशन | इन्सुलेशन व्यास | अधिकतम. 20℃ पर प्रतिरोध |
|---|---|---|---|---|---|
| 4 मिमी² | 42 | 2.60±0.02 मिमी | 1.4 मिमी | 5.4 मिमी | 4.61 Ω/किमी |
| 6 मिमी² | 42 | 3.20±0.03 मिमी | 1.4 मिमी | 6 मिमी | 3.08 Ω/किमी |
| 10 मिमी² | 78 | 4.10±0.05 मिमी | 1.6 मिमी | 7.3 मिमी | 1.83 Ω/किमी |
| 16 मिमी² | 126 | 5.20±0.05 मिमी | 1.6 मिमी | 8.4 मिमी | 1.15 Ω/किमी |
| 25 मिमी² | 196 | 6.50±0.08 मिमी | 1.8 मिमी | 10.1 मिमी | 0.727 Ω/किमी |
| 35 मिमी² | 276 | 7.60±0.08 मिमी | 1.8 मिमी | 11.2 मिमी | 0.524 Ω/किमी |
| 50 मिमी² | 396 | 9.00±0.10 मिमी | 2 मिमी | 13 मिमी | 0.387 Ω/किमी |
| 70 मिमी² | 560 | 10.70±0.10 मिमी | 2 मिमी | 14.7 मिमी | 0.268 Ω/किमी |
| 95 मिमी² | 756 | 12.40±0.12 मिमी | 2.2 मिमी | 16.8 मिमी | 0.193 Ω/किमी |
| 120 मिमी² | 960 | 14.00±0.12 मिमी | 2.4 मिमी | 18.8 मिमी |
उपरोक्त कंडक्टर प्रतिरोध मान संबंधित तांबे के कंडक्टर आकार के लिए 20℃ पर अधिकतम मान हैं। कंडक्टर क्रॉस-सेक्शन का चयन करते समय प्रतिरोध आवश्यकता को केबल की लंबाई, उपकरण लोड और स्थापना स्थितियों के साथ विचार किया जाना चाहिए।

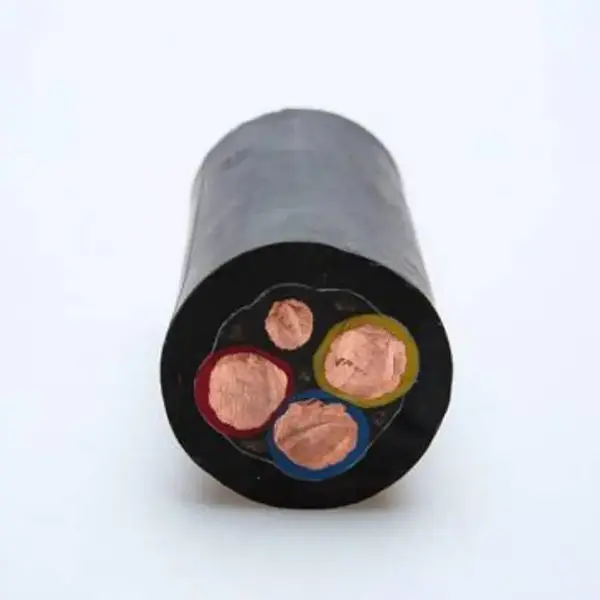

केबल निर्माण को तीन कार्यात्मक परतों के माध्यम से समझा जा सकता है: तांबे का कंडक्टर विद्युत भार वहन करता है, रबर इन्सुलेशन कंडक्टर को विद्युत रूप से अलग करता है, और बाहरी रबर आवरण पूर्ण केबल को आसपास के कामकाजी वातावरण से बचाता है।
| केबल भाग | सामग्री/निर्माण | केबल में भूमिका |
|---|---|---|
| कंडक्टर | टिनड एनील्ड उच्च शुद्धता वाला तांबा | लचीला धारा प्रवाहित पथ |
| कंडक्टर संरचना | बहु-फंसे महीन तार लचीले फंसे हुए | झुकने और गति को समायोजित करता है |
| इन्सुलेशन | विशेष रबर यौगिक | कंडक्टर और आसपास की परतों के बीच विद्युत पृथक्करण |
| म्यान | खनन के लिए हेवी-ड्यूटी रबर शीथ | यांत्रिक और पर्यावरणीय जोखिम से सुरक्षा |
इन्सुलेशन की मोटाई को व्यक्तिगत विनिर्देश के अनुसार डिज़ाइन किया गया है, जबकि म्यान की मोटाई को भूमिगत पहनने के प्रतिरोध के लिए मजबूत किया गया है। तैयार केबल का व्यास चयनित कोर कॉन्फ़िगरेशन पर निर्भर करता है। स्थापना और रखरखाव के लिए मानक कोर रंग पहचान उपलब्ध है।
विद्युत विशिष्टता केवल केबल नाम के बजाय उपकरण और खनन प्रणाली द्वारा निर्धारित की जाती है। रेटेड वोल्टेज को कोयला खदान की कामकाजी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जबकि लागू वर्तमान-वहन क्षमता कंडक्टर क्रॉस-अनुभागीय क्षेत्र से मेल खाती है।
| रेटेड वोल्टेज | कोयला खदान की कामकाजी आवश्यकताओं के अनुसार अनुकूलित |
| रेटेड करंट/एम्पैसिटी | संबंधित कंडक्टर क्रॉस-सेक्शनल क्षेत्र से मेल खाता है |
| कंडक्टर प्रतिरोध | 20℃ (तांबा) पर सख्ती से सीमित अधिकतम मूल्य, प्रति बैच का निरीक्षण किया गया |
| इन्सुलेशन प्रतिरोध | विशेष रबर इन्सुलेशन से उच्च इन्सुलेशन प्रतिरोध |
| वोल्टेज झेलना | प्रत्येक केबल डिलीवरी से पहले पूर्ण वोल्टेज झेलने के परीक्षण से गुजरती है |
| परिचालन आवृत्ति | 50/60हर्ट्ज़ |
मोबाइल भूमिगत एप्लिकेशन के लिए, विद्युत प्रदर्शन केबल चयन का केवल एक हिस्सा है। उपकरण कैसे चलता है और ऑपरेशन के दौरान केबल कैसे उजागर होती है, इसके अनुसार कंडक्टर, इन्सुलेशन और शीथ पर भी विचार किया जाना चाहिए।
रबर शीथ को फटने और घर्षण के प्रतिरोध के लिए निर्दिष्ट किया गया है और लागू परिचालन स्थितियों के तहत तेल, पानी और खदान संक्षारक मीडिया के खिलाफ सुरक्षा प्रदान करता है। जहां परियोजना को ज्वाला-मंदक या अग्नि-प्रतिरोधी प्रदर्शन की आवश्यकता होती है, प्रासंगिक परीक्षण और प्रमाणन आवश्यकताओं के साथ उत्पादन से पहले आवश्यक संस्करण की पुष्टि की जानी चाहिए।

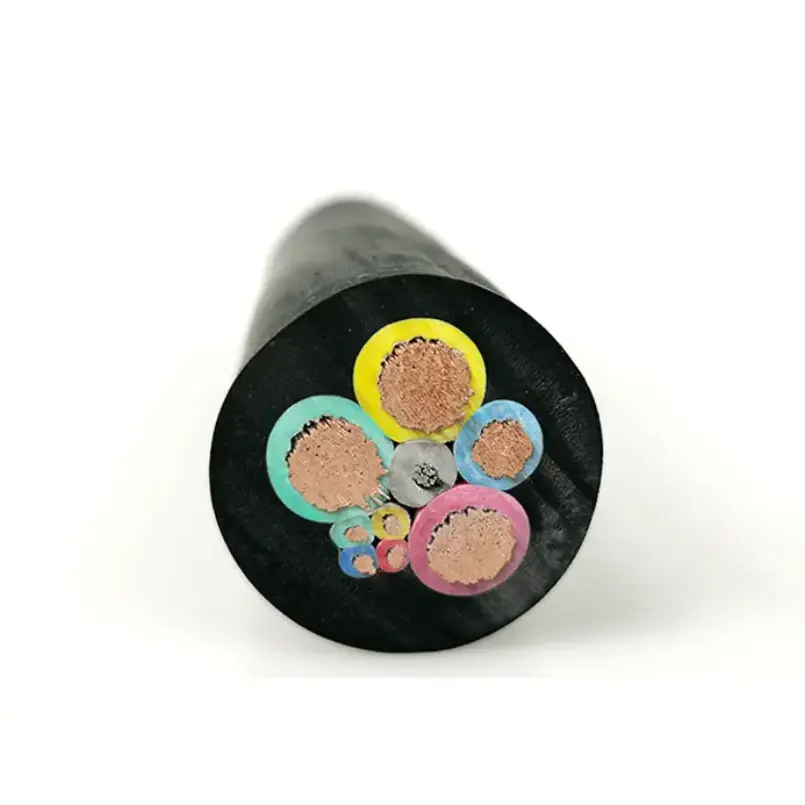

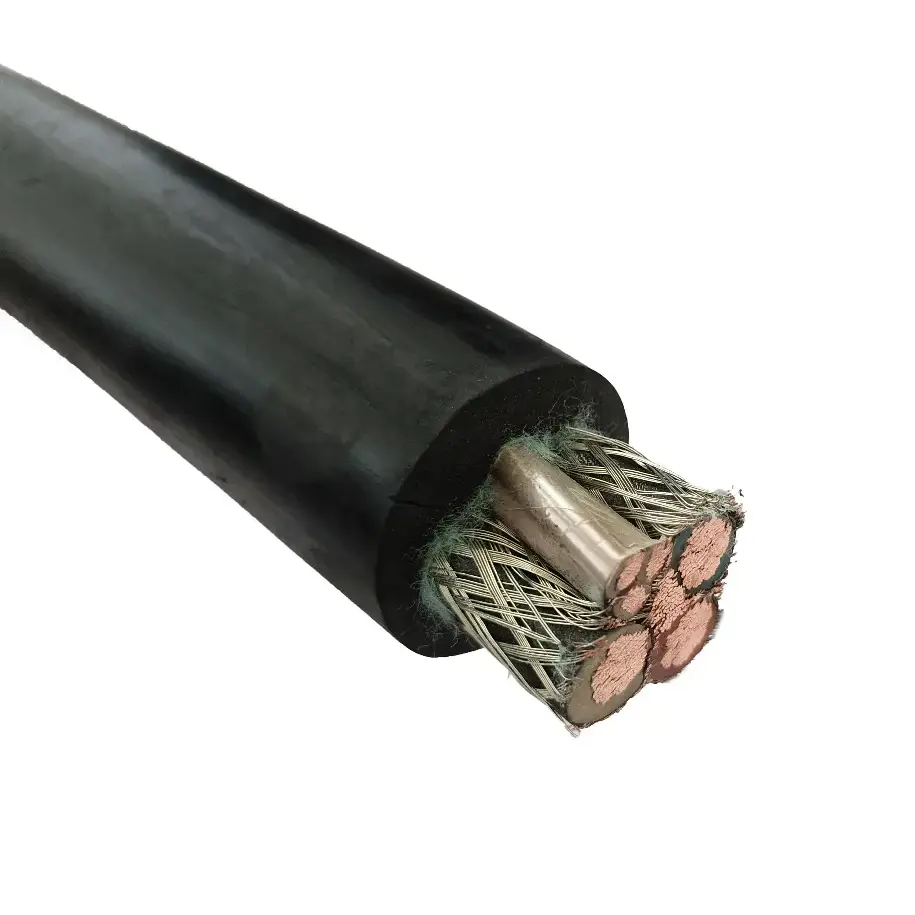

यह उत्पाद मोबाइल भूमिगत खनन उपकरण के लिए है जिसके लिए लचीले बिजली कनेक्शन की आवश्यकता होती है। विशिष्ट उपकरणों में कोयला कतरनी, कन्वेयर और अन्य चल खनन मशीनें शामिल हैं।
वास्तविक केबल विनिर्देश जुड़े उपकरणों की गति पर आधारित होना चाहिए। एक केबल जो अपेक्षाकृत कम गति से चलने वाले कनेक्शन के लिए उपयुक्त है, अधिक झुकने, खींचने या घर्षण के जोखिम वाले लंबे मार्ग के लिए उपयुक्त नहीं हो सकती है। इसलिए कंडक्टर आकार और केबल निर्माण की पुष्टि करने से पहले उपकरण आंदोलन, रूटिंग विधि, ऑपरेटिंग लोड और पर्यावरणीय जोखिम की समीक्षा की जानी चाहिए।
कियानचेंग कच्चे तांबे की सामग्री खींचने से लेकर महीन-तार स्ट्रैंडिंग, रबर इन्सुलेशन एक्सट्रूज़न और शीथ मोल्डिंग से लेकर तैयार केबल परीक्षण तक विनिर्माण प्रक्रिया को नियंत्रित करता है। यह अनुक्रम केवल अंतिम दृश्य निरीक्षण पर निर्भर रहने के बजाय कंडक्टर संरचना और तैयार आयामों को विभिन्न उत्पादन चरणों में जांचने की अनुमति देता है।
लागू विनिर्देश के अनुसार कंडक्टर प्रतिरोध और तैयार केबल आयामों का निरीक्षण किया जाता है, और प्रत्येक केबल डिलीवरी से पहले आवश्यक वोल्टेज प्रतिरोध परीक्षण से गुजरता है।कियानचेंगआपूर्ति किए गए विनिर्देश के लिए परीक्षण प्रमाणपत्र और तकनीकी पैरामीटर रिपोर्ट प्रदान कर सकता है।
कच्चे तांबे की सामग्री और तार-ड्राइंग उत्पादन तस्वीरें विनिर्माण संदर्भ के लिए उपलब्ध हैं। उत्पाद प्रदर्शन वीडियो कंपनी के यूट्यूब चैनल के माध्यम से भी उपलब्ध कराए जा सकते हैं। उत्पाद की समीक्षा करते समय ये सामग्रियां तकनीकी पैरामीटर तालिका और फ़ैक्टरी निरीक्षण रिकॉर्ड की पूरक होती हैं।
खनन उपकरण परियोजना के लिए, केबल की पुष्टि करते समय निम्नलिखित जानकारी उपयोगी होती है:
| परियोजना की जानकारी | यह क्यों मायने रखती है |
|---|---|
| खनन उपकरण प्रकार | संचलन और बिजली कनेक्शन की स्थिति निर्धारित करता है |
| आवश्यक वोल्टेज | लागू केबल निर्माण का निर्धारण करने के लिए उपयोग किया जाता है |
| उपकरण भार | आवश्यक कंडक्टर क्रॉस-सेक्शन निर्धारित करने में मदद करता है |
| केबल लंबाई | प्रतिरोध, वोल्टेज ड्रॉप और स्थापना व्यवस्था के लिए प्रासंगिक |
| आंदोलन पैटर्न | झुकने, खींचने और पुनः स्थिति निर्धारित करने की आवश्यकताओं का मूल्यांकन करने में मदद करता है |
| कोर की संख्या | तैयार केबल कॉन्फ़िगरेशन निर्धारित करता है |
| मेरा पर्यावरण | म्यान, ज्वाला-मंदक और अन्य सुरक्षा आवश्यकताओं के लिए प्रासंगिक |
| आवश्यक दस्तावेज | लागू परीक्षण रिपोर्ट और प्रमाणपत्र निर्धारित करता है |
उपकरण मॉडल या एप्लिकेशन, आवश्यक वोल्टेज, लोड, केबल की लंबाई और काम करने की स्थिति प्रदान करने से कियानचेंग को उत्पादन से पहले विनिर्देश की समीक्षा करने की अनुमति मिलती है। जहां चलती उपकरण कनेक्शन के बजाय निश्चित भूमिगत बिजली ट्रांसमिशन की आवश्यकता है, वहां एक्सएलपीई इंसुलेटेड माइनिंग पावर केबल देखें। उपकरण नियंत्रण और सिग्नल सर्किट के लिए,नियंत्रण केबलरेंज भी उपलब्ध है.
