उत्पाद मॉडल: KYJV, KYJVP, KYJV22, KYJY, आदि।

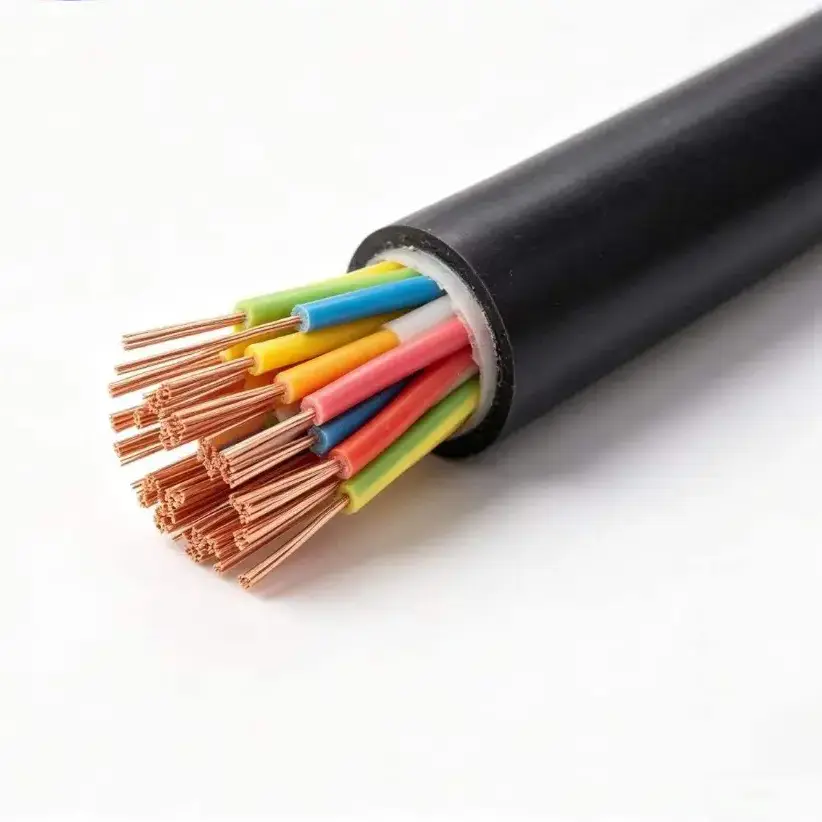

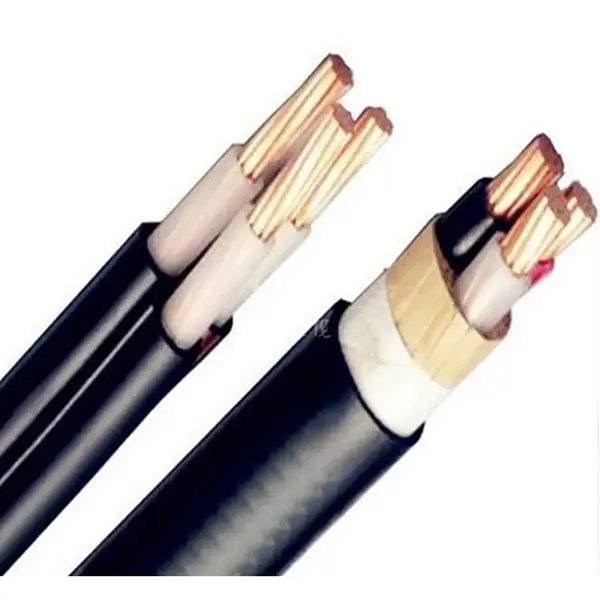

एक्सएलपीई कॉपर कंट्रोल केबल का उपयोग लो-वोल्टेज नियंत्रण, इंस्ट्रूमेंटेशन और सिग्नल सर्किट के लिए किया जाता है, जहां इन्सुलेशन सिस्टम को ऊंचे ऑपरेटिंग तापमान को समायोजित करने की आवश्यकता होती है। मानक निर्माण में एक्सएलपीई इन्सुलेशन और एक पीवीसी बाहरी आवरण के साथ उच्च शुद्धता वाले ऑक्सीजन-मुक्त तांबे के कंडक्टरों को जोड़ा गया है, जिसमें विभिन्न स्थापना स्थितियों के लिए निहत्थे, परिरक्षित और स्टील-टेप बख्तरबंद कॉन्फ़िगरेशन उपलब्ध हैं।
आपूर्ति किया गया तकनीकी डेटा 450/750V का रेटेड वोल्टेज, 90 डिग्री सेल्सियस का अधिकतम दीर्घकालिक ऑपरेटिंग तापमान और 0.75 से 6 मिमी² तक मानक कंडक्टर क्रॉस-सेक्शन निर्दिष्ट करता है। सर्किट और बिछाने की विधि के आधार पर, केबल को ठोस या लचीले कंडक्टर, मल्टीपल कोर कॉन्फ़िगरेशन, परिरक्षण, कवच या डब्ल्यूडीजेड कम-धुआं शून्य-हैलोजन निर्माण के साथ आपूर्ति की जा सकती है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी संकेतक |
अनुपूरक नोट्स |
|
लागू होने लायक मानक |
राष्ट्रीय मानक |
जीबी/टी 9330 |
घरेलू परियोजना स्वीकृति और निर्यात व्यापार के लिए; संपूर्ण सीएमए परीक्षण रिपोर्ट उपलब्ध हैं |
|
बुनियादी विद्युत पैरामीटर |
रेटेड वोल्टेज |
450/750V |
कम वोल्टेज उपकरण नियंत्रण, उपकरण सिग्नल और रिले-सुरक्षा सर्किट के लिए समर्पित |
|
कंडक्टर विशिष्टता |
कंडक्टर सामग्री |
99.99% उच्च शुद्धता ऑक्सीजन मुक्त तांबा |
केवाईजेवी के लिए कक्षा 1 ठोस कंडक्टर; KYJVR के लिए कक्षा 5 लचीला कंडक्टर |
|
कंडक्टर विशिष्टता |
मानक कंडक्टर क्रॉस-सेक्शन |
0.75, 1.0, 1.5, 2.5, 4, 6 मिमी² |
पूर्ण नाममात्र क्रॉस-सेक्शन और सटीक लंबाई; प्रत्येक बैच के लिए मापा गया कंडक्टर प्रतिरोध दर्ज किया गया |
|
कंडक्टर विशिष्टता |
मानक कोर श्रृंखला |
2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 कोर |
विशेष कोर मात्रा के लिए कस्टम उत्पादन समर्थित है |
|
केबल संरचनात्मक सामग्री |
इन्सुलेशन सामग्री |
एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन |
दीर्घकालिक परिचालन तापमान: 90 डिग्री सेल्सियस; अल्पकालिक अधिभार सहनशीलता: 130 डिग्री सेल्सियस |
|
केबल संरचनात्मक सामग्री |
बाहरी आवरण सामग्री |
पीवीसी पॉलीविनाइल क्लोराइड |
सामान्य प्रयोजन प्रकार; WDZ लो-स्मोक जीरो-हैलोजन शीथ उन्नत विकल्प के रूप में उपलब्ध है |
|
विद्युत प्रदर्शन संकेतक |
20 डिग्री सेल्सियस पर इन्सुलेशन प्रतिरोध |
≥1000 MΩ·km |
नम भूमिगत बिछाने के लिए इन्सुलेशन प्रदर्शन बिना किसी गिरावट के स्थिर रहता है |
|
विद्युत प्रदर्शन संकेतक |
तैयार-उत्पाद प्रतिरोध-वोल्टेज परीक्षण |
3000 वी/5 मिनट, कोई ब्रेकडाउन नहीं |
छिपे हुए इन्सुलेशन टूटने के जोखिमों को खत्म करने के लिए डिलीवरी से पहले 100% पूर्ण निरीक्षण |
|
पर्यावरण संचालन पैरामीटर |
दीर्घकालिक परिचालन तापमान |
अधिकतम. 90 डिग्री सेल्सियस |
पीवीसी केबलों की तुलना में 20 डिग्री सेल्सियस अधिक तापमान प्रतिरोध; उम्र बढ़ने की दर बहुत कम हो गई |
|
पर्यावरण संचालन पैरामीटर |
न्यूनतम बिछाने का तापमान |
≥0 डिग्री सेल्सियस |
कस्टम शीत-प्रतिरोधी संस्करण -30 डिग्री सेल्सियस पर सीधे स्थापना की अनुमति देता है |
|
बिछाने का आयाम (न्यूनतम झुकने की त्रिज्या) |
निहत्थे KYJV/KYJVR |
≥6 × केबल बाहरी व्यास |
केबल ट्रे, इनडोर नाली वायरिंग और केबल ट्रेंच में फिक्स्ड वायरिंग के लिए |
|
बिछाने का आयाम (न्यूनतम झुकने की त्रिज्या) |
परिरक्षित KYJVP |
≥8 × केबल बाहरी व्यास |
विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए कॉपर-ब्रेडेड परिरक्षण कवरेज ≥80% |
|
बिछाने का आयाम (न्यूनतम झुकने की त्रिज्या) |
स्टील-टेप बख़्तरबंद KYJV22 |
≥12 × केबल बाहरी व्यास |
डबल-लेयर स्टील-टेप कवच; सीधे भूमिगत दफनाने के लिए उपयुक्त, कृंतक-रोधी और संपीड़न-प्रतिरोधी |
|
वैकल्पिक व्युत्पन्न मॉडल |
उन्नत कार्यात्मक संस्करण |
परिरक्षित प्रकार, बख्तरबंद प्रकार, WDZ कम धुआं शून्य-हैलोजन प्रकार |
सुरंगों, अस्पतालों और शॉपिंग मॉल जैसी उच्च-अधिभोग साइटों के लिए उपयुक्त |
|
आपूर्ति आयाम पैरामीटर |
मानक डिलिवरी लंबाई |
ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य |
किसी भी लम्बाई के लिए कस्टम कटिंग; लंबाई सहनशीलता ±0.5 % |
|
आपूर्ति आयाम पैरामीटर |
मूल पहचान |
हरे-पीले अर्थिंग कोर के साथ बहुरंगी कोर |
स्पष्ट पहचान से साइट पर वायरिंग संबंधी त्रुटियां कम हो जाती हैं |
|
आपूर्ति आयाम पैरामीटर |
पैकेजिंग |
प्लास्टिक फिल्म रैपिंग + प्लास्टिक रील/फ्यूमीगेटेड लकड़ी की रील |
निर्यात ऑर्डर के लिए फ्यूमिगेटेड लकड़ी की रीलें, संपूर्ण परीक्षण और सीई प्रमाणीकरण दस्तावेज़ संलग्न हैं |
क्रॉस-लिंक्ड पॉलीथीन प्राथमिक इन्सुलेशन परत बनाती है। आपूर्ति की गई विशिष्टता अधिकतम दीर्घकालिक परिचालन तापमान 90°C और अल्पकालिक अधिभार सहनशीलता 130°C देती है। यह तापमान सीमा एक्सएलपीई इन्सुलेशन पर विचार करने के मुख्य कारणों में से एक है जब एक नियंत्रण स्थापना सामान्य प्रयोजन पीवीसी-इन्सुलेटेड वायरिंग की विशिष्ट स्थितियों से ऊपर काम कर सकती है।
कंडक्टर को 99.99% उच्च शुद्धता ऑक्सीजन मुक्त तांबे के रूप में निर्दिष्ट किया गया है। KYJV क्लास 1 सॉलिड कंडक्टर का उपयोग करता है, जबकि KYJVR क्लास 5 लचीले कंडक्टर के साथ सूचीबद्ध है। इसलिए कंडक्टर निर्माण को निश्चित वायरिंग या इंस्टॉलेशन से मिलान किया जा सकता है जहां अतिरिक्त लचीलेपन की आवश्यकता होती है।
मानक बाहरी आवरण पीवीसी है, जिसमें उन्नत विकल्प के रूप में WDZ कम-धुआं शून्य-हैलोजन संस्करण उपलब्ध है। परिरक्षित KYJVP कॉपर-ब्रेडेड परिरक्षण जोड़ता है, जबकि KYJV22 अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता वाले अनुप्रयोगों के लिए स्टील-टेप कवच का उपयोग करता है। ये वेरिएंट प्रत्येक प्रोजेक्ट के लिए एक कॉन्फ़िगरेशन का उपयोग करने के बजाय केबल निर्माण को आसपास की स्थापना से मेल खाने की अनुमति देते हैं।
कोर मात्रा केबल द्वारा प्रदत्त नियंत्रण, उपकरण या सुरक्षा सर्किट की संख्या के अनुरूप होनी चाहिए। मानक सीमा 2 से 61 कोर तक होती है, जबकि कंडक्टर क्रॉस-सेक्शन 0.75 से 6 मिमी² तक होता है। आवश्यक कंडक्टर का आकार केवल कोर की संख्या के आधार पर चुने जाने के बजाय सर्किट लोड, अनुमेय वोल्टेज ड्रॉप और स्थापना स्थितियों से निर्धारित किया जाना चाहिए।
स्थापना स्थितियाँ निर्धारित करती हैं कि अतिरिक्त सुरक्षा की आवश्यकता है या नहीं। अनआर्मर्ड केवाईजेवी या केवाईजेवीआर केबल ट्रे, इनडोर नाली और फिक्स्ड केबल-ट्रेंच वायरिंग के लिए है। केवाईजेवीपी पर विचार किया जा सकता है जहां विद्युत चुम्बकीय हस्तक्षेप एक चिंता का विषय है, जबकि केवाईजेवी22 स्टील-टेप कवच और यांत्रिक सुरक्षा की आवश्यकता वाले निर्दिष्ट प्रतिष्ठानों के लिए है। रूटिंग के दौरान आपूर्ति किए गए न्यूनतम झुकने-त्रिज्या मानों पर भी विचार किया जाना चाहिए।
केबल का उपयोग पीवी उपकरण, ऊर्जा-भंडारण प्रणाली, इनवर्टर, विद्युत कैबिनेट और संबंधित उपकरणों से जुड़े लो-वोल्टेज नियंत्रण और सिग्नल वायरिंग के लिए किया जा सकता है। एक्सएलपीई इन्सुलेशन उन प्रतिष्ठानों के लिए निर्दिष्ट 90°C दीर्घकालिक ऑपरेटिंग तापमान रेंज प्रदान करता है जहां परिवेश या उपकरण तापमान के लिए इस स्तर के इन्सुलेशन प्रदर्शन की आवश्यकता होती है।
मशीन टूल्स, पंप, पंखे, पीएलसी सिस्टम और प्रक्रिया उपकरण के लिए नियंत्रण कैबिनेट को विभिन्न कंडक्टर और इंस्टॉलेशन कॉन्फ़िगरेशन के साथ मल्टी-कोर नियंत्रण वायरिंग की आवश्यकता हो सकती है। लचीले कंडक्टर संस्करण उपकरण टर्मिनलों और कैबिनेट के आसपास रूटिंग को सरल बना सकते हैं, जबकि परिरक्षित संस्करण उन सर्किटों के लिए उपलब्ध हैं जहां विद्युत चुम्बकीय हस्तक्षेप को संबोधित करने की आवश्यकता होती है।
केबल रेंज का उपयोग भूमिगत उपयोगिता सुरंगों, केबल खाइयों, विद्युत प्रणालियों के निर्माण और अन्य निश्चित कम-वोल्टेज नियंत्रण प्रतिष्ठानों में किया जा सकता है। जहां केबल अतिरिक्त यांत्रिक लोडिंग के संपर्क में आते हैं या प्रत्यक्ष-दफन निर्माण की आवश्यकता होती है, बख्तरबंद KYJV22 कॉन्फ़िगरेशन एक अलग स्थापना विकल्प प्रदान करता है।
सबस्टेशनों, बिजली संयंत्रों, वितरण कक्षों और विद्युत उपकरणों में कम वोल्टेज वाले माध्यमिक सर्किट सिग्नल अधिग्रहण, इंटरलॉकिंग और उपकरण नियंत्रण के लिए मल्टी-कोर नियंत्रण केबल का उपयोग कर सकते हैं। अंतिम मॉडल को सर्किट फ़ंक्शन, कंडक्टर आकार, परिरक्षण आवश्यकता और स्थापना विधि से मेल खाना चाहिए।
निर्यात-उन्मुख विद्युत उपकरण और इंजीनियरिंग परियोजनाओं के लिए, उत्पादन से पहले लागू परियोजना आवश्यकताओं के अनुसार केबल विनिर्देश की पुष्टि की जानी चाहिए। दस्तावेज़ीकरण, डिलीवरी की लंबाई, रील प्रकार और किसी भी आवश्यक निरीक्षण रिकॉर्ड को केबल मॉडल और निर्माण के साथ निर्दिष्ट किया जा सकता है।
एक परियोजना उद्धरण के लिए, बुनियादी जानकारी में आम तौर पर केबल मॉडल, रेटेड वोल्टेज, कंडक्टर वर्ग, क्रॉस-सेक्शन, कोर मात्रा और आवश्यक लंबाई शामिल होती है। यदि केबल को विद्युत चुम्बकीय हस्तक्षेप उत्पन्न करने वाले उपकरण के पास ले जाया जाएगा, तो परिरक्षण आवश्यकता को अलग से बताया जाना चाहिए। प्रत्यक्ष दफन या उजागर स्थापना की भी पहचान की जानी चाहिए ताकि कवच की आवश्यकता का मूल्यांकन किया जा सके।
निर्यात ऑर्डर के लिए, पैकेजिंग और दस्तावेज़ीकरण की पुष्टि कोटेशन स्तर पर की जानी चाहिए। आपूर्ति की गई विशिष्टता में अनुकूलित डिलीवरी लंबाई के साथ प्लास्टिक रीलों और फ्यूमिगेट लकड़ी की रीलों को सूचीबद्ध किया गया है। उत्पादन से पहले विशेष आवश्यकताएं जैसे WDZ कम धुआं शून्य-हैलोजन निर्माण या ठंड प्रतिरोधी संस्करण भी निर्दिष्ट किए जाने चाहिए।
आपूर्ति किए गए उत्पाद डेटा में जीबी/टी 9330 को राष्ट्रीय मानक के रूप में सूचीबद्ध किया गया है। यदि किसी विदेशी परियोजना के लिए अतिरिक्त मानकों, प्रमाणपत्रों या निरीक्षण दस्तावेजों की आवश्यकता होती है, तो उन आवश्यकताओं की पुष्टि गंतव्य बाजार और परियोजना विनिर्देश के अनुसार की जानी चाहिए।
मानक कंडक्टर क्रॉस-सेक्शन 0.75, 1.0, 1.5, 2.5, 4 और 6 मिमी² हैं। मानक कोर कॉन्फ़िगरेशन 2 से 61 कोर तक होता है, जिसमें एकाधिक मध्यवर्ती कोर गणना शामिल होती है। परियोजना आवश्यकताओं के अनुसार विशेष कोर मात्रा का उत्पादन किया जा सकता है।
आपूर्ति किया गया तकनीकी डेटा अधिकतम दीर्घकालिक ऑपरेटिंग तापमान 90°C और अल्पकालिक अधिभार सहनशीलता 130°C निर्दिष्ट करता है। मानक न्यूनतम बिछाने का तापमान ≥0°C है, जबकि ठंड प्रतिरोधी संस्करण -30°C पर सीधे स्थापना के लिए सूचीबद्ध है।
परिरक्षित KYJVP पर तब विचार किया जा सकता है जब सिग्नल या नियंत्रण सर्किट में विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने की आवश्यकता होती है। बख़्तरबंद KYJV22 का उद्देश्य अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता वाली स्थितियों को बिछाने के लिए है, जिसमें निर्दिष्ट प्रत्यक्ष भूमिगत दफन भी शामिल है। निहत्थे, परिरक्षित और बख्तरबंद निर्माणों के लिए न्यूनतम झुकने-त्रिज्या की आवश्यकताएं अलग-अलग हैं।
आपूर्ति किए गए विनिर्देश में 20 डिग्री सेल्सियस पर ≥1000 एमΩ·किमी का इन्सुलेशन प्रतिरोध और बिना किसी ब्रेकडाउन के 3000V/5 मिनट का तैयार-उत्पाद प्रतिरोध-वोल्टेज परीक्षण सूचीबद्ध है। तालिका डिलीवरी से पहले पूर्ण निरीक्षण को भी निर्दिष्ट करती है। किसी भी परियोजना-विशिष्ट निरीक्षण या तृतीय-पक्ष परीक्षण आवश्यकताओं की उत्पादन से पहले पुष्टि की जानी चाहिए।
हाँ। आपूर्ति किया गया डेटा ±0.5% की बताई गई लंबाई सहनशीलता के साथ अनुकूलित डिलीवरी लंबाई सूचीबद्ध करता है। विशेष कोर मात्रा, लचीला कंडक्टर निर्माण, परिरक्षण, कवच, WDZ कम धुआं शून्य-हैलोजन निर्माण और ठंड प्रतिरोधी संस्करण परियोजना आवश्यकताओं के अनुसार निर्दिष्ट किए जा सकते हैं।
