मूल उत्पाद मॉडल: केवीवी

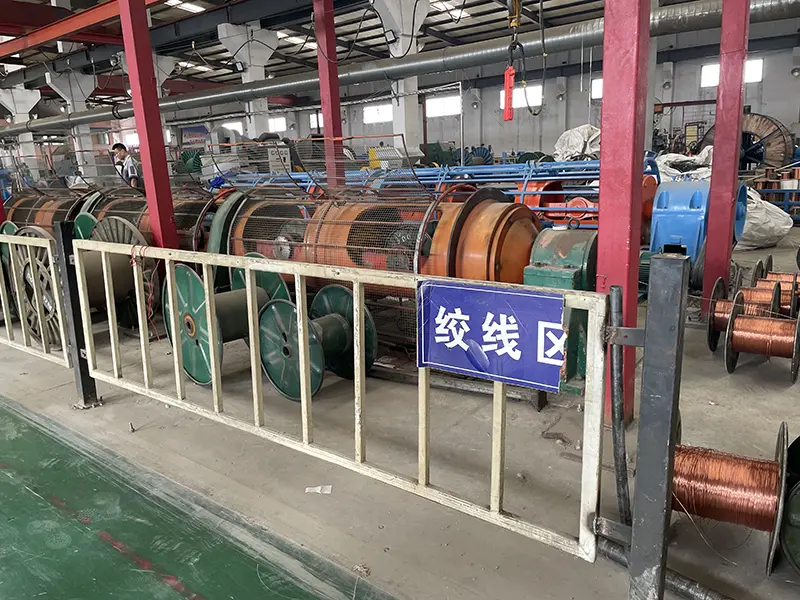

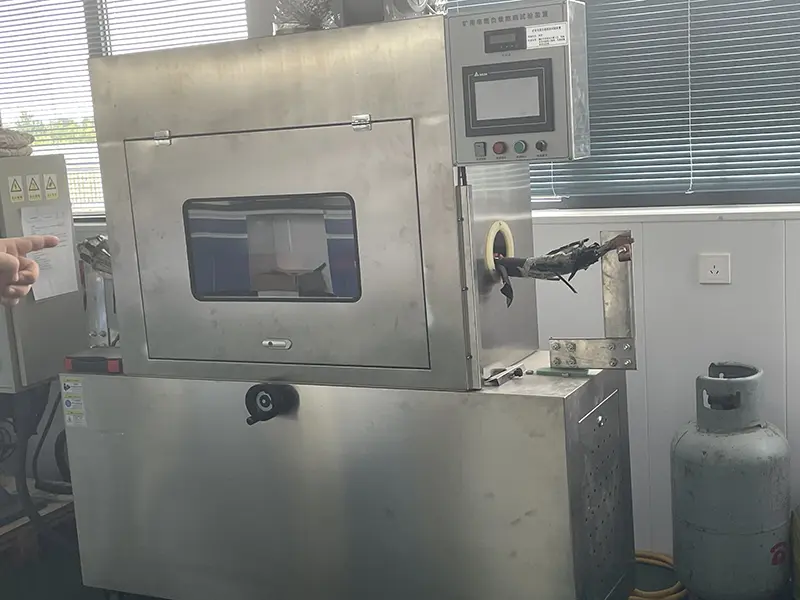

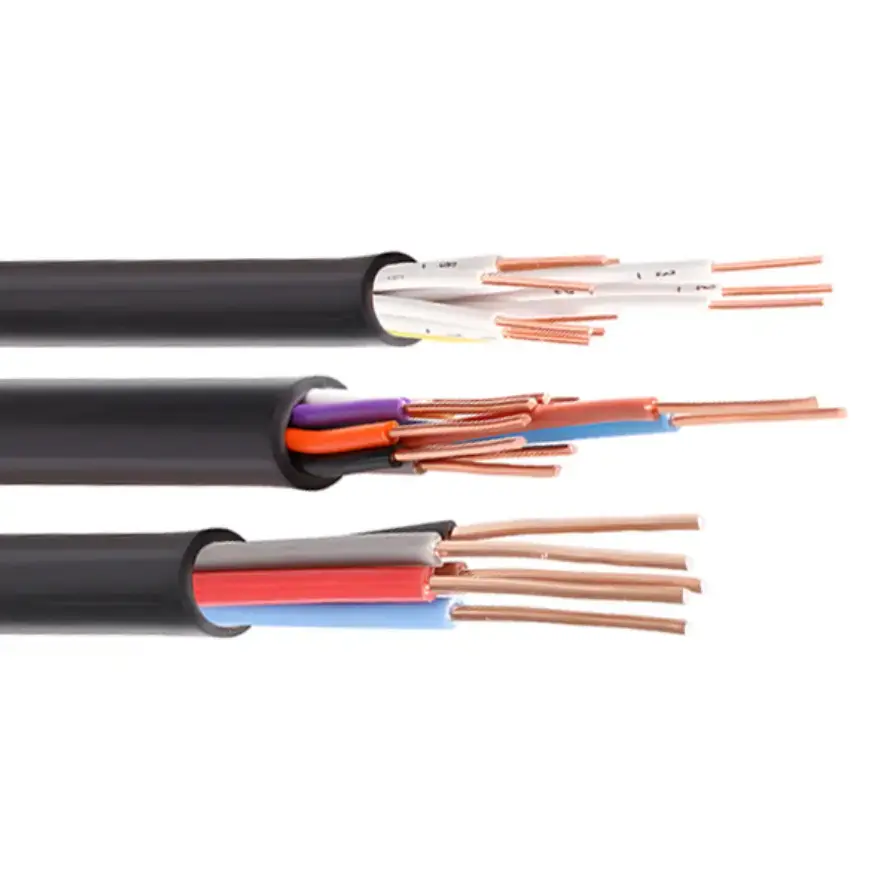

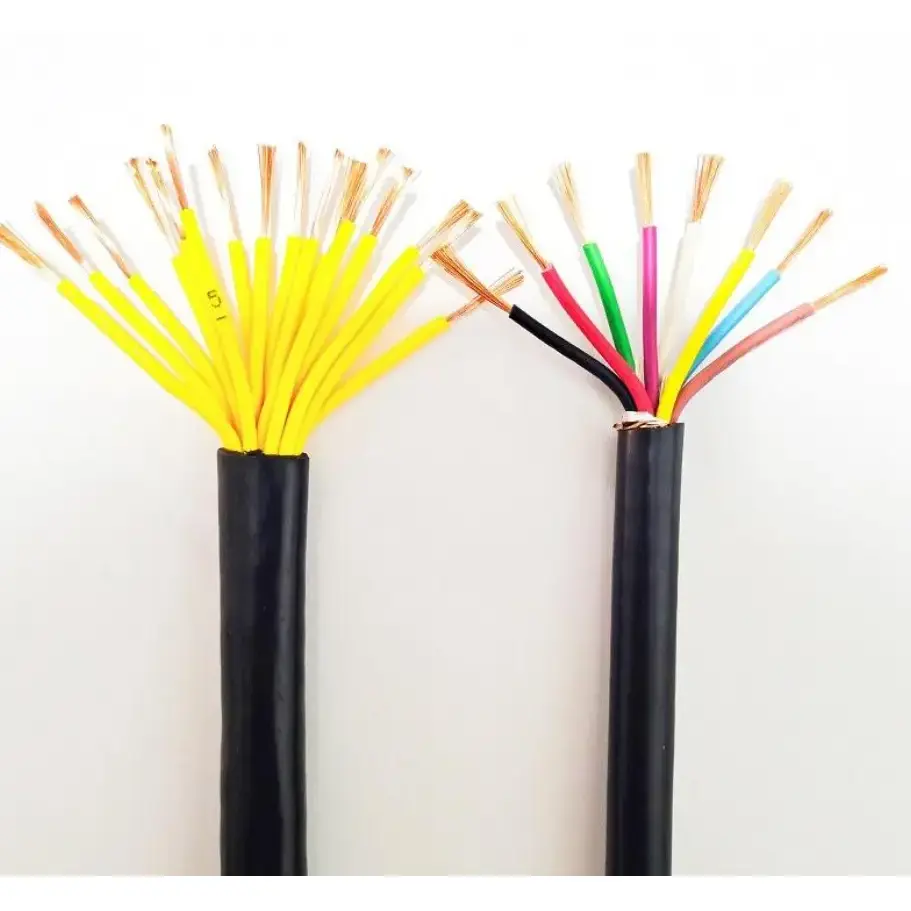

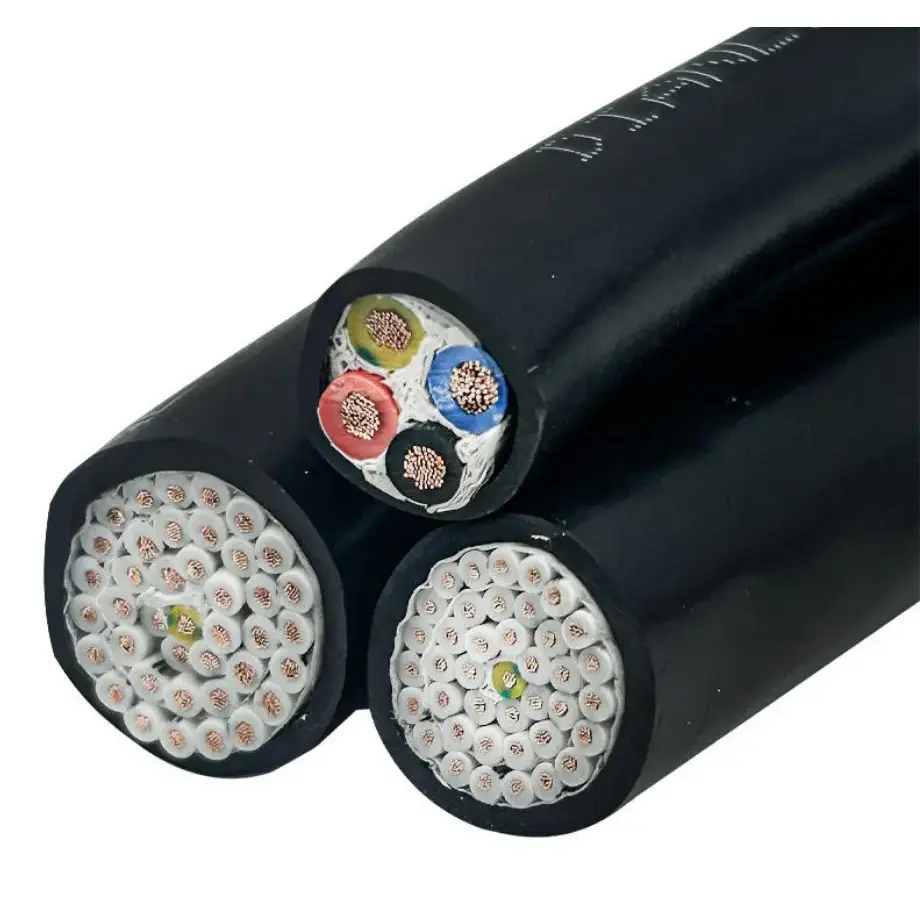

कॉपर पीवीसी कंट्रोल केबल एक उच्च शुद्धता वाले ऑक्सीजन-मुक्त तांबे के कंडक्टर को पीवीसी इन्सुलेशन और कम वोल्टेज नियंत्रण, निगरानी और सहायक सर्किट के लिए एक सुरक्षात्मक आवरण के साथ जोड़ती है। केवीवी निर्माण निश्चित वायरिंग के लिए है जहां एक ही केबल के माध्यम से कई नियंत्रण संकेतों या विद्युत कार्यों को रूट करने की आवश्यकता होती है। उपकरण विन्यास और स्थापना वातावरण के अनुसार कंडक्टर का आकार, कोर मात्रा, परिरक्षण और कवच का चयन किया जा सकता है।
औद्योगिक स्वचालन, विद्युत उपकरण और भवन नियंत्रण प्रणालियों के लिए, यह केबल नियंत्रण कैबिनेट, फील्ड डिवाइस, मोटर, सेंसर और अन्य सहायक सर्किट को जोड़ने के लिए एक व्यावहारिक मल्टी-कोर वायरिंग विकल्प प्रदान करता है। लागू विनिर्देश की पुष्टि अकेले कोर गणना के बजाय सर्किट वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर की संख्या, बिछाने की विधि और पर्यावरणीय स्थितियों से की जानी चाहिए।
|
पैरामीटर आइटम |
पैरामीटर मान/तकनीकी आवश्यकता |
टिप्पणी |
|
संदर्भ मानक |
जीबी/टी 9330-2020 |
प्लास्टिक इंसुलेटेड नियंत्रण केबलों के लिए राष्ट्रीय मानक |
|
रेटेड वोल्टेज |
450/750V |
0.6/1kV |
|
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा |
अधिकतम दीर्घकालिक स्वीकार्य ऑपरेटिंग तापमान ≤70℃ |
|
कंडक्टर क्रॉस-सेक्शन रेंज |
0.5 ~ 10 मिमी² |
सामान्य विशिष्टताएँ: 0.75, 1.0, 1.5, 2.5 मिमी² |
|
कोर मात्रा रेंज |
2 ~ 61 कोर |
सामान्य विशिष्टताएँ: 4, 7, 10, 14, 19, 24, 37 कोर |
|
इन्सुलेशन प्रतिरोध (70℃) |
≥ 0.01 एमΩ·किमी |
वास्तविक मूल्य क्रॉस-सेक्शन क्षेत्र के साथ भिन्न होता है |
|
वोल्टेज झेलने का परीक्षण |
3.0 केवी/5 मिनट कोई ब्रेकडाउन नहीं |
सिग्नल ट्रांसमिशन के लिए इन्सुलेशन विश्वसनीयता की गारंटी देता है |
|
न्यूनतम झुकने वाला त्रिज्या (गैर-बख्तरबंद) |
≥ 6 × केबल बाहरी व्यास |
बिछाने के दौरान इस मान से नीचे न जाएं |
|
न्यूनतम झुकने की त्रिज्या (बख्तरबंद/कॉपर टेप परिरक्षित) |
≥ 12 × केबल बाहरी व्यास |
अत्यधिक छोटा झुकने वाला दायरा इन्सुलेशन परत में दरार डाल सकता है |
|
न्यूनतम झुकने की त्रिज्या (परिरक्षित लचीली केबल) |
≥ 6 × केबल बाहरी व्यास |
|
|
परिवेश का तापमान निर्धारित करना |
≥ 0℃ |
यदि तापमान 0℃ से कम हो तो केबल को प्री-हीट करें |
|
प्रत्यक्ष-दफन बिछाने की गहराई |
≥ 0.7 मी |
बाहरी यांत्रिक क्षति को रोकने के लिए सीमेंट सुरक्षा स्लैब या महीन रेत से ढकें |
|
मल्टी-केबल समानांतर बिछाने |
आरक्षित ताप अपव्यय अंतराल |
लंबे समय तक अधिभार के कारण होने वाली त्वरित इन्सुलेशन उम्र बढ़ने से बचें |
|
इन्सुलेशन/म्यान सामग्री |
प्रीमियम पीवीसी |
अच्छी ज्वाला मंदता, पहनने के प्रतिरोध और बुढ़ापा रोधी प्रदर्शन |
|
ब्रेडेड शील्ड कवरेज दर |
≥ 80% |
केवीवीपी/केवीवीआरपी मॉडल के लिए |
|
कॉपर टेप शील्ड |
तांबे का टेप लपेटना |
KVVP2 मॉडल, ब्रेडेड शील्ड की तुलना में बेहतर कम-आवृत्ति विरोधी हस्तक्षेप |
|
स्टील टेप कवच |
डबल स्टील टेप रैपिंग |
KVV22 मॉडल, उच्च यांत्रिक सुरक्षा ग्रेड |
|
कंडक्टर प्रकार (ठोस कोर) |
एकल तांबे का तार |
केवीवी/केवीवीपी/केवीवीपी2/केवीवी22 |
|
विशेष-पर्यावरण चयन |
एनएच-केवीवी |
आग प्रतिरोधी प्रकार 90 मिनट से अधिक समय तक बिजली और सिग्नल ट्रांसमिशन बनाए रखता है |
|
निर्यात मानक |
आईईसी 60227/आईईसी 60502 |
IEC 60227 450/750V से मेल खाता है |
|
कोयला-खदान केबल |
एमए कोयला-सुरक्षा प्रमाणीकरण आवश्यक है |
|
|
मूल मात्रा चयन सुझाव |
10%-20% अतिरिक्त कोर आरक्षित करें |
बाद के चरण के रखरखाव और विस्तार के लिए सुविधाजनक |
|
क्रॉस-सेक्शन चयन सुझाव |
कम-शक्ति अनुप्रयोगों के लिए 0.75~1.0mm² |
औद्योगिक स्वचालन के लिए 1.5~2.5मिमी²; बड़े पैमाने की परियोजनाओं के लिए 4 मिमी² से ऊपर |
कंडक्टर को उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के रूप में निर्दिष्ट किया गया है, जिसमें 0.5 से 10 मिमी² तक क्रॉस-अनुभागीय विकल्प हैं। नियंत्रण अनुप्रयोगों के लिए, कंडक्टर का आकार कनेक्टेड लोड, नियंत्रण वोल्टेज, अनुमेय वोल्टेज ड्रॉप और स्थापना दूरी के अनुरूप होना चाहिए। 2 से 61 कोर की उपलब्ध कोर रेंज एक केबल को कई नियंत्रण या मॉनिटरिंग सर्किट को समायोजित करने की अनुमति देती है।
पीवीसी मानक केवीवी निर्माण के लिए प्राथमिक विद्युत इन्सुलेशन और बाहरी सुरक्षा प्रदान करता है। सूचीबद्ध अधिकतम दीर्घकालिक ऑपरेटिंग तापमान 70℃ है, जबकि तालिका कम से कम 0℃ का परिवेश तापमान निर्दिष्ट करती है। इन सीमाओं के बाहर की स्थापना स्थितियों के लिए केवल स्थापना विधि को बदलने के बजाय लागू केबल निर्माण और सामग्री ग्रेड की पुष्टि की आवश्यकता होती है।
चर-आवृत्ति उपकरण, मोटर या अन्य विद्युत स्रोतों के करीब स्थापित नियंत्रण सर्किट को अतिरिक्त परिरक्षण की आवश्यकता हो सकती है। KVVP और KVVRP कॉन्फ़िगरेशन निर्दिष्ट कवरेज दर के साथ ब्रेडेड परिरक्षण का उपयोग कर सकते हैं, जबकि KVVP2 कॉपर टेप रैपिंग का उपयोग करता है। जहां यांत्रिक सुरक्षा प्राथमिकता है, KVV22 निर्माण में डबल स्टील टेप आर्मरिंग शामिल है। इन कॉन्फ़िगरेशनों को हस्तक्षेप के स्रोत, यांत्रिक एक्सपोज़र और बिछाने के मार्ग के अनुसार चुना जाना चाहिए।
स्थापना विधि का किसी परियोजना के लिए आवश्यक केबल निर्माण से सीधा संबंध है। विनिर्देश तालिका में सूचीबद्ध गैर-बख्तरबंद केबलों में केबल के बाहरी व्यास का न्यूनतम झुकने वाला त्रिज्या 6 गुना होता है, जबकि बख्तरबंद या तांबे-टेप-परिरक्षित निर्माणों के लिए बाहरी व्यास का कम से कम 12 गुना आवश्यक होता है। निर्दिष्ट झुकने वाले त्रिज्या को बनाए रखने से स्थापना के दौरान इन्सुलेशन और केबल संरचना पर अत्यधिक यांत्रिक तनाव को रोकने में मदद मिलती है।
सीधे दफनाने के लिए, सूचीबद्ध न्यूनतम गहराई 0.7 मीटर है, जिसमें बाहरी यांत्रिक क्षति के खिलाफ अतिरिक्त सुरक्षा है। जब कई केबल समानांतर में स्थापित की जाती हैं, तो पर्याप्त गर्मी अपव्यय स्थान बनाए रखा जाना चाहिए। ये विवरण विशेष रूप से प्रासंगिक होते हैं जब एक ही नियंत्रण केबल विनिर्देश का उपयोग विभिन्न स्थापना क्षेत्रों में किया जा रहा हो।
औद्योगिक स्वचालन: कॉपर पीवीसी कंट्रोल केबल का उपयोग पीएलसी नियंत्रण कैबिनेट, उत्पादन-लाइन उपकरण, मशीन नियंत्रण सर्किट और सहायक सिग्नल वायरिंग के लिए किया जा सकता है जहां कई कम वोल्टेज नियंत्रण कार्यों को कनेक्ट करने की आवश्यकता होती है।
मैकेनिकल और इलेक्ट्रिकल उपकरण: पंप, पंखे, कंप्रेसर, मशीन टूल्स, प्रशीतन उपकरण और अन्य विद्युत मशीनरी से जुड़े नियंत्रण और फीडबैक सर्किट पर लागू होता है।
भवन और नगरपालिका प्रणालियाँ: भवन स्वचालन, लिफ्ट नियंत्रण, अग्नि-नियंत्रण उपकरण, स्ट्रीट-लाइट नियंत्रण और जल आपूर्ति या जल निकासी प्रणालियों में उपयोग किया जाता है जहां केबल विनिर्देश लागू सर्किट आवश्यकताओं से मेल खाता है।
नए ऊर्जा उपकरण: वोल्टेज, तापमान और स्थापना की स्थिति लागू विनिर्देश के अंतर्गत आने पर फोटोवोल्टिक उपकरण, ऊर्जा-भंडारण प्रणालियों और चार्जिंग बुनियादी ढांचे के आसपास सहायक नियंत्रण और निगरानी सर्किट के लिए उपयोग किया जा सकता है।
परिवहन और भण्डारण: परिवहन प्रणालियों, गोदाम उपकरणों और अन्य विद्युत चालित रसद प्रणालियों के लिए नियंत्रण सर्किट पर लागू। परिरक्षित या बख्तरबंद निर्माणों पर विचार किया जा सकता है जहां हस्तक्षेप या यांत्रिक जोखिम के लिए अतिरिक्त सुरक्षा की आवश्यकता होती है।
तकनीकी खरीद या परियोजना विनिर्देश के लिए, कॉपर पीवीसी कंट्रोल केबल को केवल सामान्य उत्पाद विवरण पर निर्भर रहने के बजाय मापने योग्य मापदंडों के अनुसार जांचा जाना चाहिए। प्रासंगिक वस्तुओं में कंडक्टर सामग्री, क्रॉस-अनुभागीय क्षेत्र, कोर मात्रा, इन्सुलेशन प्रतिरोध, वोल्टेज झेलने का प्रदर्शन, झुकने वाली त्रिज्या और चयनित परिरक्षण या कवच संरचना शामिल हैं।
आपूर्ति की गई विशिष्टता GB/T 9330-2020 को संदर्भ मानक के रूप में पहचानती है और रेटेड वोल्टेज, प्रतिरोध, इन्सुलेशन और स्थापना आवश्यकताओं को प्रदान करती है। निर्यात परियोजनाओं के लिए, आवश्यक आईईसी मानक, परीक्षण दस्तावेज़ीकरण और गंतव्य-बाज़ार आवश्यकताओं की उत्पादन से पहले अलग से पुष्टि की जानी चाहिए। जहां परिरक्षित, बख्तरबंद या आग प्रतिरोधी निर्माण की आवश्यकता होती है, वहां सटीक मॉडल भी खरीद विनिर्देश में बताया जाना चाहिए।
सर्किट के विद्युत कार्य से प्रारंभ करें और निर्धारित करें कि केबल नियंत्रण, निगरानी, प्रतिक्रिया या सहायक सिग्नल प्रदान करता है या नहीं। फिर आवश्यक कंडक्टर क्रॉस-सेक्शन और कोर मात्रा की पुष्टि करें। विद्युत हस्तक्षेप वाली परियोजनाओं के लिए, एक संरक्षित निर्माण पर विचार करें; उजागर मार्गों के लिए जहां यांत्रिक सुरक्षा महत्वपूर्ण है, एक बख्तरबंद संस्करण अधिक उपयुक्त हो सकता है।
बड़ी नियंत्रण प्रणालियों के लिए, अतिरिक्त कोर आरक्षित करने से भविष्य के सर्किट परिवर्तनों के लिए क्षमता प्रदान की जा सकती है। तालिका 10% -20% स्पेयर-कोर सुझाव को सूचीबद्ध करती है, जबकि क्रॉस-सेक्शन चयन को वास्तविक लोड, सर्किट लंबाई, वोल्टेज ड्रॉप और स्थापना स्थितियों के अनुसार जांचा जाना चाहिए। एक बड़े कंडक्टर का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि प्रोजेक्ट में अधिक संख्या में नियंत्रण बिंदु हैं।
उत्पाद के लिए प्रदान की गई विशिष्टता प्लास्टिक इंसुलेटेड नियंत्रण केबलों के लिए GB/T 9330-2020 का संदर्भ देती है। निर्यात आदेशों के लिए, वास्तविक अनुप्रयोग और केबल निर्माण के अनुसार आईईसी आवश्यकताओं और गंतव्य-बाज़ार मानकों की पुष्टि की जानी चाहिए।
सूचीबद्ध सीमा में 2 से 61 कोर और 0.5 से 10 मिमी² तक कंडक्टर क्रॉस-सेक्शन शामिल हैं। सामान्य कोर मात्रा में 4, 7, 10, 14, 19, 24 और 37 कोर शामिल हैं, जबकि 0.75, 1.0, 1.5 और 2.5 मिमी² को सामान्य क्रॉस-सेक्शन के रूप में सूचीबद्ध किया गया है।
हाँ। केवीवीपी और केवीवीआरपी निर्माणों को कम से कम 80% की सूचीबद्ध कवरेज दर पर ब्रेडेड परिरक्षण के साथ निर्दिष्ट किया जा सकता है। KVVP2 कॉपर टेप रैपिंग का उपयोग करता है। उपयुक्त परिरक्षण संरचना हस्तक्षेप स्रोत और स्थापना वातावरण पर निर्भर करती है।
आपूर्ति किए गए तकनीकी डेटा में अधिकतम दीर्घकालिक स्वीकार्य ऑपरेटिंग तापमान 70℃ और पारंपरिक बिछाने का परिवेश तापमान कम से कम 0℃ सूचीबद्ध है। यदि 0℃ से नीचे इंस्टॉलेशन की आवश्यकता है, तो केबल प्रीहीटिंग तालिका में निर्दिष्ट है। ठंडे वातावरण के लिए विशेष कम तापमान वाले निर्माणों की अलग से पुष्टि की जानी चाहिए।
आपूर्ति की गई विशिष्टता 0.7 मीटर की न्यूनतम प्रत्यक्ष-दफन बिछाने की गहराई को सूचीबद्ध करती है और बाहरी यांत्रिक क्षति से सुरक्षा की मांग करती है। सीधे दफनाने से पहले वास्तविक केबल निर्माण को मिट्टी की स्थिति, यांत्रिक जोखिम, नमी और परियोजना स्थापना आवश्यकताओं के विरुद्ध जांचा जाना चाहिए।
सटीक विनिर्देश जांच के लिए, आवश्यक कोर मात्रा, कंडक्टर क्रॉस-सेक्शन, रेटेड वोल्टेज, केबल की लंबाई, बिछाने की विधि और स्थापना वातावरण प्रदान करें। यदि परिरक्षण, कॉपर टेप रैपिंग, स्टील टेप आर्मरिंग या आग प्रतिरोधी निर्माण की आवश्यकता है, तो संबंधित आवश्यकता को शामिल करें ताकि केबल मॉडल और तकनीकी दस्तावेज का सही ढंग से मिलान किया जा सके।
