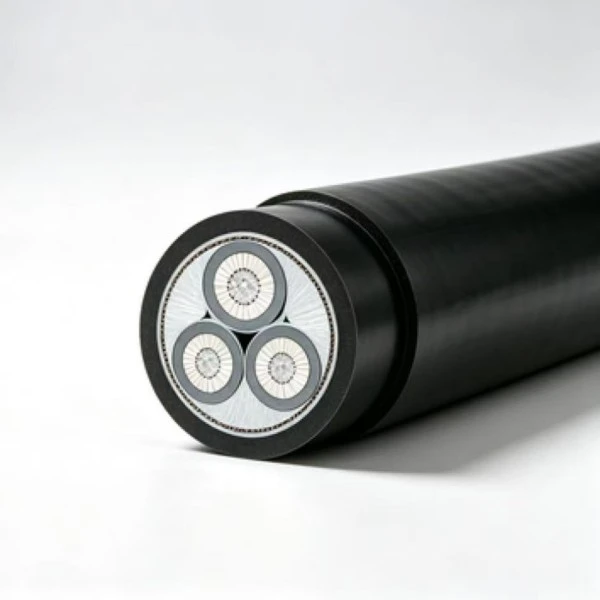

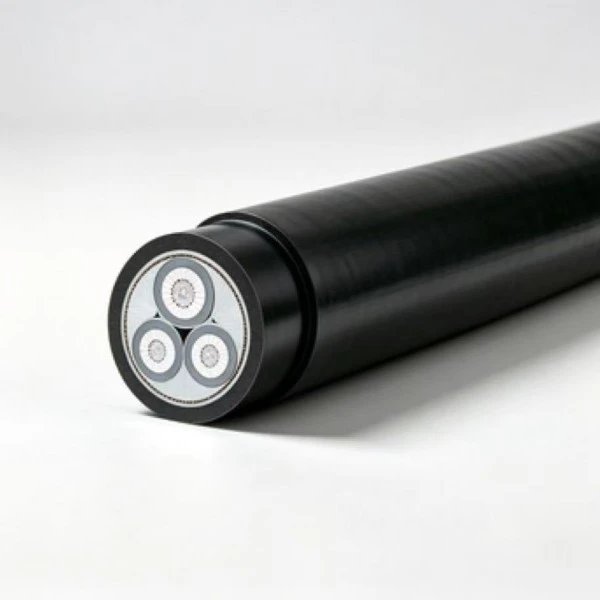

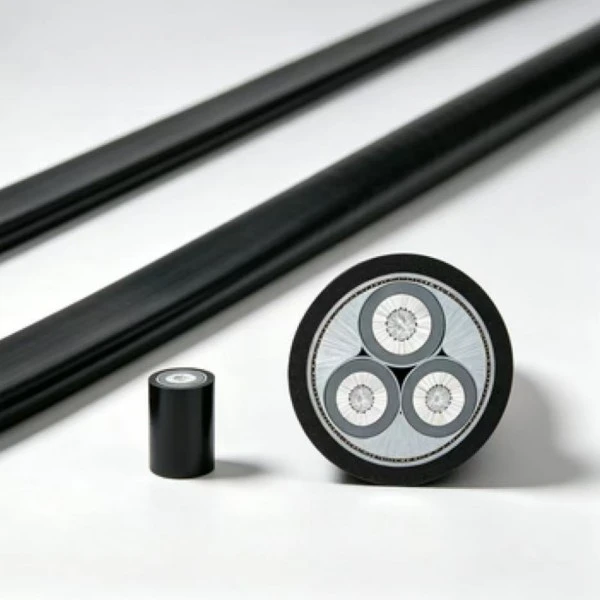

एल्युमीनियम एक्सएलपीई लो वोल्टेज पावर केबल 0.6/1 केवी लो-वोल्टेज बिजली वितरण के लिए एक्सएलपीई इन्सुलेशन के साथ एल्यूमीनियम कंडक्टर का उपयोग करता है। एल्यूमीनियम कंडक्टर तांबे के निर्माण की तुलना में केबल का वजन कम करता है, जबकि एक्सएलपीई निर्दिष्ट ऑपरेटिंग तापमान पर स्थिर विद्युत इन्सुलेशन प्रदान करता है। केबल को कारखानों, बाहरी वितरण प्रणालियों, केबल ट्रेंच और अन्य अनुप्रयोगों में निश्चित स्थापनाओं के लिए कॉन्फ़िगर किया जा सकता है जहां बिछाने की स्थिति उत्पाद विनिर्देश से मेल खाती है।
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
कंडक्टर डीसी प्रतिरोध (Ω/किमी)अल |
परीक्षण वोल्टेज (केवी/5 मिनट) |
हवा में गतिशीलता (ए) (ए)-अल |
सीधे दबी हुई मिट्टी में एम्पैसिटी (ए)-अल |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
वोल्टेज ग्रेड यूओ/यू (केवी) |
मांग |
|
3.6/6、6/6 |
आंशिक निर्वहन ≤ 10 pC 1.73U₀ पर |
|
8.7/10、12/20 |
आंशिक निर्वहन ≤ 10 pC 1.73U₀ पर |
|
18/30、21/35 |
आंशिक निर्वहन ≤ 10 pC 1.73U₀ पर |
|
26/35 |
आंशिक निर्वहन ≤ 10 pC 1.73U₀ पर |
सिंगल-कोर केबल के लिए, अनुमेय झुकने त्रिज्या \(20\times(d+D)\pm5\%\) है।
मल्टी-कोर केबलों के लिए, अनुमेय झुकने त्रिज्या \(15\times(d+D)\pm5\%\) है।
डी = केबल का वास्तविक बाहरी व्यास (मिमी)
d = कंडक्टर का वास्तविक व्यास (मिमी)
0℃ से नीचे बिछाने पर प्री-हीटिंग अनिवार्य है। इन्सुलेशन या शीथ को यांत्रिक क्षति के जोखिम को कम करने के लिए केबल को लागू कम तापमान बिछाने की प्रक्रिया के अनुसार संभाला और स्थापित किया जाना चाहिए।
आपूर्ति की गई तकनीकी जानकारी के अनुसार ऊर्ध्वाधर बिछाने की ऊंचाई के अंतर पर कोई प्रतिबंध नहीं है। ऊर्ध्वाधर मार्गों की योजना बनाते समय स्थापना विधि, फिक्सिंग व्यवस्था और केबल वजन पर अभी भी विचार किया जाना चाहिए।
|
हवा का तापमान |
||||||||||||||||
|
ऑपरेटिंग तापमान(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
मिट्टी का तापमान |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
एल्युमीनियम एक्सएलपीई लो वोल्टेज पावर केबल का उपयोग फैक्ट्री कार्यशालाओं, गोदामों और अन्य औद्योगिक भवनों के अंदर निश्चित लो-वोल्टेज वितरण के लिए किया जा सकता है। विशिष्ट रूटिंग में केबल ट्रे और दीवार पर लगे केबल सिस्टम शामिल हैं। कंडक्टर आकार का चयन करते समय, कनेक्टेड लोड, इंस्टॉलेशन व्यवस्था, परिवेश तापमान और आवश्यक वोल्टेज ड्रॉप की एक साथ जांच की जानी चाहिए।
बाहरी स्थिर स्थापनाओं के लिए, केबल को उपयुक्त संरचनाओं, उपयोगिता खंभों या अन्य सहायक प्रणालियों के साथ ले जाया जा सकता है जहां परियोजना विनिर्देश द्वारा अनुमति दी गई है। म्यान सामान्य बाहरी जोखिम के लिए सुरक्षा प्रदान करता है, जबकि स्थापना के दौरान लंबे समय तक धूप, तापमान परिवर्तन, नमी और यांत्रिक लोडिंग पर विचार किया जाना चाहिए।
केबल ट्रेंच और उपयोगिता सुरंगें निश्चित बिजली-वितरण सर्किट के लिए सामान्य मार्ग प्रदान करती हैं। स्थापना को पर्याप्त गर्मी अपव्यय की अनुमति देनी चाहिए और उचित समर्थन और सुरक्षा प्रदान करनी चाहिए। संलग्न या समूहीकृत प्रतिष्ठानों में, वायु-रेटेड वर्तमान को सीधे लागू करने के बजाय एम्पैसिटी सुधार कारकों और वास्तविक परिवेश स्थितियों पर विचार किया जाना चाहिए।
सीधे दफनाने पर विचार किया जा सकता है जहां केबल निर्माण, मिट्टी की स्थिति और यांत्रिक सुरक्षा परियोजना की आवश्यकताओं को पूरा करती है। स्थापना से पहले दफन की गहराई, जल निकासी, बाहरी लोडिंग और भविष्य की खुदाई की संभावना की समीक्षा की जानी चाहिए। संक्षारक मिट्टी या महत्वपूर्ण यांत्रिक बलों के संपर्क में आने वाले स्थानों पर सुरक्षात्मक उपायों की आवश्यकता हो सकती है।
केबल को ग्रामीण पावर-ग्रिड नवीनीकरण और इसी तरह के बुनियादी ढांचे के काम में निश्चित लो-वोल्टेज वितरण के लिए माना जा सकता है। एल्यूमीनियम कंडक्टर केबल के वजन को कम करते हैं, जो उपयोगी हो सकता है जहां लंबे केबल मार्गों के लिए पर्याप्त परिवहन और स्थापना कार्य की आवश्यकता होती है। कंडक्टर का आकार अपेक्षित भार, मार्ग की लंबाई, वोल्टेज-ड्रॉप आवश्यकता और स्थापना शर्तों का पालन करना चाहिए।
ए: सामान्य निम्न-वोल्टेज बिजली वितरण के लिए रेटेड वोल्टेज 0.6/1 केवी है। निर्माण और परियोजना की स्थितियों के आधार पर, स्थापना विधियों में आउटडोर ओवरहेड रूटिंग, केबल ट्रेंच और कुछ प्रत्यक्ष-दफन अनुप्रयोग शामिल हो सकते हैं। बाहरी उपयोग में धूप, बारिश, तापमान, यांत्रिक सुरक्षा और निर्दिष्ट म्यान गुणों को ध्यान में रखना चाहिए।
उत्तर: सिंगल-कोर केबल के लिए, निर्दिष्ट झुकने की आवश्यकता \(20\times(d+D)\pm5\%\) है, जबकि मल्टी-कोर केबल के लिए आवश्यकता \(15\times(d+D)\pm5\%\) है। जब बिछाने का परिवेश तापमान 0℃ से कम हो तो प्री-हीटिंग की आवश्यकता होती है। कम तापमान पर केबल को जबरन मोड़ना या खींचना नहीं चाहिए क्योंकि पीवीसी या अन्य पॉलिमरिक शीथ सामग्री कम लचीली हो सकती हैं।
ए: आपूर्ति की गई तकनीकी तालिका 1.5 मिमी² से 1000 मिमी² तक नाममात्र क्रॉस-सेक्शन को कवर करती है। उपलब्धता आवश्यक विशिष्टता और उत्पादन कार्यक्रम पर निर्भर करती है। उत्पादन से पहले मात्रा, कंडक्टर आकार और आवश्यक डिलीवरी तिथि की पुष्टि के साथ परियोजना के आदेशों के लिए कट-टू-लेंथ आवश्यकताओं और केबल मार्किंग पर चर्चा की जा सकती है।
उ: एल्युमीनियम में तांबे की तुलना में कम घनत्व होता है, जिससे केबल का वजन कम हो जाता है और कई प्रतिष्ठानों के लिए परिवहन और हैंडलिंग आसान हो जाती है। कई अनुप्रयोगों में कंडक्टर सामग्री की सामग्री लागत भी कम होती है। हालाँकि, कंडक्टर का चयन केवल सामग्री की कीमत पर आधारित नहीं होना चाहिए; वर्तमान-वहन क्षमता, वोल्टेज ड्रॉप, मार्ग की लंबाई, कनेक्शन विधि और स्थापना की स्थिति सभी की जाँच की जानी चाहिए।
ए: प्रासंगिक फैक्टरी निरीक्षण रिकॉर्ड और विद्युत परीक्षण दस्तावेज़ उत्पाद विनिर्देश और ऑर्डर आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। विदेशी परियोजना समीक्षा या सीमा शुल्क दस्तावेज़ीकरण के लिए आवश्यक होने पर अंग्रेजी-भाषा दस्तावेज़ तैयार किया जा सकता है। गंतव्य बाजार और परियोजना स्वीकृति आवश्यकताओं के अनुसार सटीक प्रमाणपत्र, परीक्षण रिपोर्ट और दस्तावेज़ प्रारूप की पुष्टि की जानी चाहिए।
उत्तर: सीधे दफन केवल वहीं किया जाना चाहिए जहां केबल निर्माण और साइट की स्थितियां लागू आवश्यकताओं को पूरा करती हैं। सुरक्षात्मक आस्तीन या नाली पर विचार किया जा सकता है जहां केबल मजबूत मिट्टी के क्षरण, उच्च नमी, वाहन लोडिंग, उत्खनन गतिविधि या अन्य यांत्रिक जोखिमों के संपर्क में है। स्थापना योजना में उचित दफन गहराई और जल निकासी को भी शामिल किया जाना चाहिए।
ए: लीड समय कंडक्टर क्रॉस-सेक्शन, केबल निर्माण, ऑर्डर मात्रा, उत्पादन क्षमता, पैकेजिंग और दस्तावेज़ीकरण आवश्यकताओं पर निर्भर करता है। सामग्री और क्षमता उपलब्ध होने पर मानक विशिष्टताओं में कम उत्पादन कार्यक्रम हो सकते हैं। कस्टम या बड़ी मात्रा के ऑर्डर की पुष्टि फ़ैक्टरी से पहले ही कर ली जानी चाहिए ताकि उत्पादन और शिपमेंट को प्रोजेक्ट शेड्यूल के साथ समन्वित किया जा सके।
ए: स्वीकार्य वर्तमान परिवेश के तापमान के साथ बदलता है क्योंकि आसपास के तापमान में वृद्धि या गिरावट के साथ गर्मी अपव्यय की स्थिति बदल जाती है। इसलिए कंडक्टर आकार और स्थापना विधि का चयन करते समय तकनीकी तालिका में दिए गए सुधार गुणांक पर विचार किया जाना चाहिए। केबल ग्रुपिंग, वेंटिलेशन, मिट्टी का तापमान और दफनाने की स्थिति भी वास्तविक स्वीकार्य वर्तमान को प्रभावित कर सकती है।
प्रोजेक्ट पूछताछ के लिए, आवश्यक वोल्टेज, कंडक्टर क्रॉस-सेक्शन, केबल की लंबाई, स्थापना विधि, परिवेश की स्थिति और मात्रा प्रदान की जानी चाहिए ताकि उचित विनिर्देश और तकनीकी दस्तावेजों की पुष्टि की जा सके।
