मूल उत्पाद मॉडल: केवीवीआर

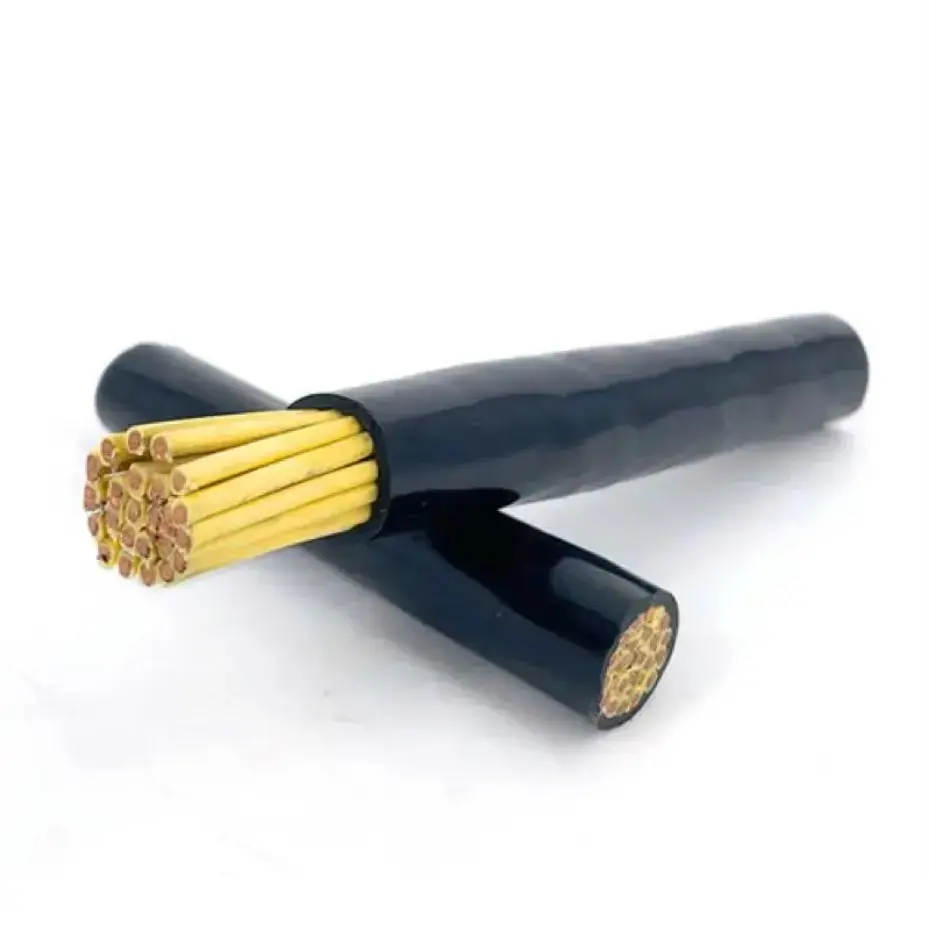

कॉपर पीवीसी फ्लेक्सिबल कंट्रोल केबल एक 450/750V कंट्रोल केबल है जो फंसे हुए तांबे के कंडक्टर और पीवीसी इन्सुलेशन और शीथ के आसपास बनाई गई है। लचीला कंडक्टर निर्माण केबल को ठोस या कठोर कंडक्टर की तुलना में सख्त रूटिंग पथों का पालन करने की अनुमति देता है, जो तब उपयोगी होता है जब नियंत्रण तारों को कैबिनेट, ट्रे, नाली या उपकरण कनेक्शन से गुजरना पड़ता है। इसकी प्राथमिक भूमिका कम वोल्टेज विद्युत प्रणालियों के भीतर नियंत्रण, माप और निगरानी संकेतों का संचरण है।
स्वचालित-नियंत्रण और सहायक सर्किट के लिए, केबल को निर्दिष्ट करते समय कंडक्टर क्रॉस-सेक्शन, कोर की संख्या, स्थापना विधि और विद्युत प्रतिरोध महत्वपूर्ण हैं। उपलब्ध कंडक्टर आकार सामान्य नियंत्रण-वायरिंग आवश्यकताओं को कवर करते हैं, जबकि सर्किट डिजाइन के अनुसार विभिन्न कोर कॉन्फ़िगरेशन का चयन किया जा सकता है।
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
कंडक्टर का अधिकतम एकल-तार व्यास (मिमी) |
पीवीसी इन्सुलेशन मोटाई (मिमी) |
20℃ डीसी कंडक्टर प्रतिरोध (Ω/किमी) |
20℃ डीसी कंडक्टर प्रतिरोध (Ω/किमी) |
|
|
|
|
नॉन-प्लेटेड धातु |
चढ़ाया हुआ धातु |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |
कंडक्टर में एकल ठोस कंडक्टर के बजाय कई महीन तांबे के तार होते हैं। यह निर्माण टर्मिनलों, कैबिनेट घटकों और केबल प्रबंधन प्रणालियों के आसपास रूटिंग नियंत्रण तारों के लिए आवश्यक यांत्रिक लचीलापन प्रदान करता है। गैर-प्लेटेड और प्लेटेड धातु दोनों स्थितियों के लिए विनिर्देश तालिका में 20℃ पर कंडक्टर प्रतिरोध प्रदान किया गया है।
पीवीसी का उपयोग कंडक्टर के चारों ओर प्राथमिक इन्सुलेट सामग्री के रूप में किया जाता है, केबल निर्माण के साथ व्यक्तिगत कंडक्टर और आसपास के वातावरण के बीच विद्युत पृथक्करण प्रदान किया जाता है। सूचीबद्ध इन्सुलेशन मोटाई कंडक्टर क्रॉस-सेक्शन के साथ भिन्न होती है, जिससे विशिष्ट सर्किट आवश्यकताओं के विरुद्ध विनिर्देश की जांच की जा सकती है।
450/750V रेटिंग इस केबल को एक सामान्य लो-वोल्टेज नियंत्रण और सहायक वायरिंग रेंज में रखती है। इसका उद्देश्य उच्च-वोल्टेज ट्रांसमिशन के लिए चयनित बिजली केबलों के विकल्प के बजाय विद्युत नियंत्रण और निगरानी सर्किट के लिए है। अंतिम चयन को संपूर्ण सर्किट की वोल्टेज, करंट, स्थापना और उपकरण आवश्यकताओं का पालन करना चाहिए।
कॉपर पीवीसी फ्लेक्सिबल कंट्रोल केबल का उपयोग नियंत्रण और सहायक सर्किट में किया जाता है जहां वायरिंग मार्ग में कैबिनेट, उपकरण कनेक्शन या अन्य स्थान शामिल होते हैं जिन्हें स्थापना के दौरान आसान हैंडलिंग की आवश्यकता होती है।
1. विद्युत उद्योग: बिजली वितरण कक्षों में नियंत्रण अलमारियाँ, जनरेटर-सेट नियंत्रण वायरिंग और सबस्टेशनों के लिए माध्यमिक सिग्नल सर्किट।
2. औद्योगिक स्वचालन: उत्पादन-लाइन उपकरण, मशीन टूल्स, पंखे, पानी पंप और सुखाने वाले उपकरण के लिए आंतरिक नियंत्रण वायरिंग।
3. बिल्डिंग सपोर्टिंग प्रोजेक्ट्स: सेंट्रल एयर कंडीशनिंग कंट्रोल मॉड्यूल, एलिवेटर कंट्रोल कैबिनेट, अंडरग्राउंड मशीन रूम और बिल्डिंग लाइटिंग लिंकेज सिस्टम।
4. धातुकर्म विनिर्माण: औद्योगिक कार्यशालाओं में उत्पादन उपकरणों के लिए स्वचालित संचालन कंसोल और सिग्नल कनेक्शन।
5. सामान्य सहायक परियोजनाएं: अग्नि-सुरक्षा लिंकेज उपकरण और पर्यावरण-सुरक्षा सीवेज-उपचार उपकरण के लिए विद्युत नियंत्रण सर्किट।
नियंत्रण कैबिनेट और उपकरण में अक्सर एक सीमित स्थान के भीतर कई टर्मिनल, घटक और केबल मार्ग होते हैं। फंसे हुए कंडक्टर से केबल को रूट करना और समाप्त करना आसान हो जाता है जहां कठोर कंडक्टर को संभालना कम सुविधाजनक होगा।
सभी नियंत्रण सर्किटों को समान कंडक्टर क्रॉस-सेक्शन की आवश्यकता नहीं होती है। 0.5 मिमी² से 6 मिमी² तक उपलब्ध आकार केबल विनिर्देश को सर्किट आवश्यकताओं, स्थापना स्थितियों और जुड़े उपकरणों की विद्युत विशेषताओं से मेल खाने की अनुमति देते हैं।
मल्टी-कोर केबल का उपयोग संबंधित नियंत्रण और निगरानी सर्किट के संगठन को सरल बना सकता है। कोर की मात्रा आवश्यक सिग्नलों की संख्या, अतिरिक्त सर्किट और उपकरण की वायरिंग व्यवस्था से निर्धारित की जानी चाहिए।
कंडक्टर प्रतिरोध और इन्सुलेशन मोटाई मापने योग्य पैरामीटर हैं जिन्हें निर्दिष्ट केबल निर्माण के विरुद्ध जांचा जा सकता है। परियोजना खरीद के लिए, आवश्यक क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन और लागू तकनीकी दस्तावेज की उत्पादन या शिपमेंट से पहले पुष्टि की जानी चाहिए।
नियंत्रण केबल खरीद के लिए, गुणवत्ता मूल्यांकन को केवल उपस्थिति के बजाय पता लगाने योग्य सामग्री विनिर्देशों और मापने योग्य उत्पादन मापदंडों पर ध्यान केंद्रित करना चाहिए। प्रासंगिक जांच में लागू उत्पाद आवश्यकताओं के अनुसार कंडक्टर निर्माण, कंडक्टर प्रतिरोध, इन्सुलेशन आयाम और तैयार-केबल निरीक्षण शामिल हो सकते हैं।
कियानचेंग परियोजना चयन के लिए उत्पाद विनिर्देश और संबंधित तकनीकी जानकारी प्रदान कर सकता है। थोक या प्रोजेक्ट ऑर्डर के लिए, ऑर्डर प्रोसेसिंग से पहले आवश्यक मॉडल, कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, केबल लंबाई, पैकेजिंग और दस्तावेज़ीकरण की पुष्टि की जानी चाहिए।
इस प्रकार के नियंत्रण केबल का चयन करते समय, कंडक्टर के आकार को स्वतंत्र रूप से चुनने के बजाय कई मापदंडों पर एक साथ विचार किया जाना चाहिए।
1. कंडक्टर क्रॉस-सेक्शन: विद्युत भार, सर्किट फ़ंक्शन और लागू वायरिंग आवश्यकताओं के अनुसार चयन करें।
2. कोर मात्रा: नियंत्रण, निगरानी और सहायक सर्किट की संख्या निर्धारित करें जिन्हें केबल द्वारा ले जाने की आवश्यकता है।
3. स्थापना विधि: जांचें कि क्या केबल को कैबिनेट, ट्रे, नाली या उपकरण कनेक्शन के माध्यम से रूट किया जाएगा और आवश्यक लचीलेपन पर विचार करें।
4. विद्युत पैरामीटर: कनेक्टेड नियंत्रण प्रणाली की आवश्यकताओं के विरुद्ध रेटेड वोल्टेज और स्वीकार्य कंडक्टर प्रतिरोध की पुष्टि करें।
5. प्रोजेक्ट दस्तावेज़ीकरण: इंजीनियरिंग या निर्यात ऑर्डर के लिए, शिपमेंट से पहले आवश्यक विनिर्देश शीट, निरीक्षण रिकॉर्ड और अन्य तकनीकी दस्तावेजों की पुष्टि करें।
रेटेड वोल्टेज 450/750V है। केबल पीवीसी इन्सुलेशन के साथ फंसे तांबे के कंडक्टर का उपयोग करता है और कम वोल्टेज नियंत्रण और सहायक सर्किट के लिए अभिप्रेत है।
विनिर्देश तालिका 0.5 मिमी² से 6 मिमी² तक नाममात्र क्रॉस-सेक्शन को कवर करती है। वास्तविक चयन नियंत्रण सर्किट की विद्युत आवश्यकताओं और स्थापना स्थितियों पर आधारित होना चाहिए।
हाँ। लागू कंडक्टर आकार और केबल कॉन्फ़िगरेशन के लिए तकनीकी जानकारी प्रदान की जा सकती है, जिसमें कंडक्टर व्यास, पीवीसी इन्सुलेशन मोटाई और 20 ℃ डीसी कंडक्टर प्रतिरोध शामिल है।
इसका उपयोग बिजली वितरण नियंत्रण कैबिनेट, औद्योगिक स्वचालन उपकरण, लिफ्ट नियंत्रण प्रणाली, केंद्रीय एयर कंडीशनिंग नियंत्रण, धातुकर्म उपकरण और पर्यावरण-संरक्षण विद्युत नियंत्रण प्रणाली में किया जा सकता है।
पहले रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, आवश्यक कोर मात्रा, स्थापना मार्ग और पर्यावरणीय स्थितियों की पुष्टि करें। फिर केबल विनिर्देश का सिस्टम की विद्युत और यांत्रिक आवश्यकताओं से मिलान किया जा सकता है।
परियोजना के अनुसार केबल की लंबाई और कॉन्फ़िगरेशन आवश्यकताओं पर चर्चा की जा सकती है। गैर-मानक आदेशों के लिए, उत्पादन से पहले आवश्यक कंडक्टर आकार, कोर मात्रा, लंबाई, पैकेजिंग और तकनीकी दस्तावेज की पुष्टि की जानी चाहिए।
