उत्पाद मॉडल: एन(एनएच)-केवीवीआर, एन(एनएच)-केवीवीआरपी, आदि।

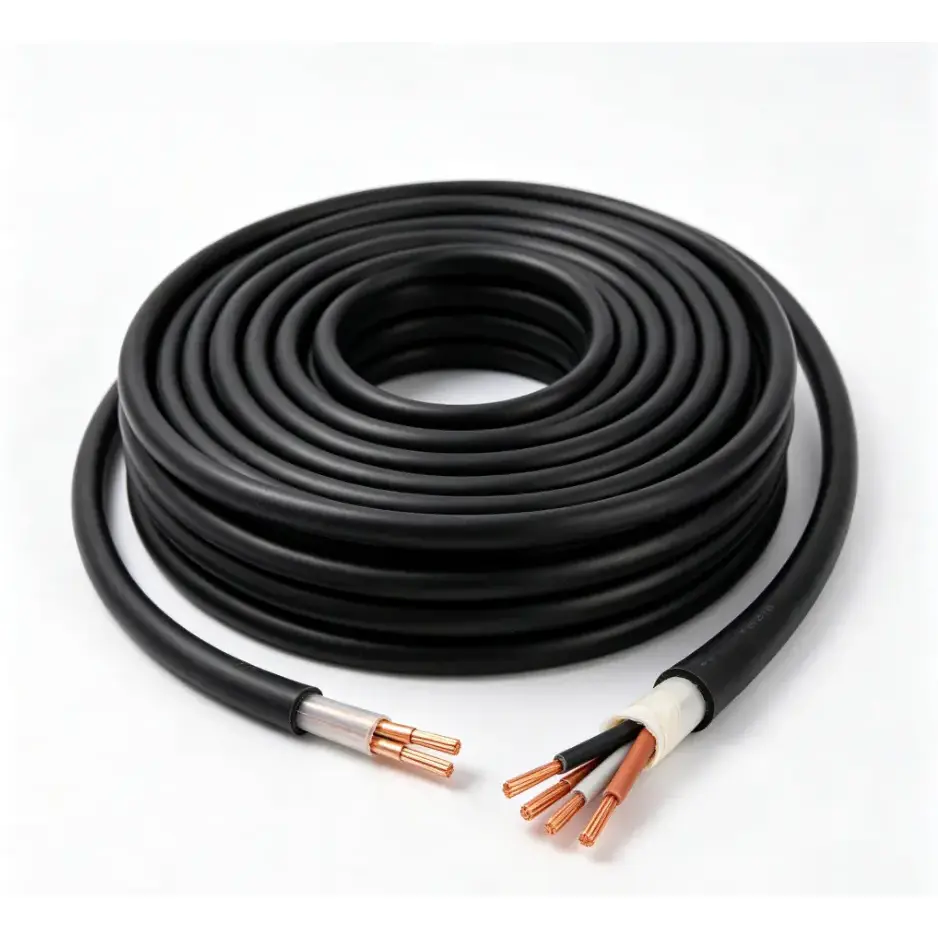

कॉपर पीवीसी फायर रेसिस्टेंट फ्लेक्सिबल कंट्रोल केबल को नियंत्रण और सिग्नल सर्किट के लिए डिज़ाइन किया गया है जहां लचीली स्थापना और आग-प्रतिरोध आवश्यकताओं पर एक साथ विचार करने की आवश्यकता होती है। इसमें कक्षा 5 के लचीले तांबे के कंडक्टर, एक अभ्रक-टेप आग प्रतिरोधी परत और एक्सट्रूडेड पीवीसी इन्सुलेशन और शीथ का उपयोग किया जाता है। इस निर्माण का उद्देश्य लागू केबल कॉन्फ़िगरेशन और परीक्षण आवश्यकताओं के आधार पर, आग की स्थिति के तहत एक निर्दिष्ट अवधि के लिए सर्किट अखंडता को बनाए रखने में मदद करना है।
लचीली कंडक्टर संरचना केबल को नियंत्रण अलमारियाँ, अग्नि-सुरक्षा प्रणाली, यांत्रिक और विद्युत उपकरण, और औद्योगिक स्वचालित-नियंत्रण सर्किट के लिए उपयुक्त बनाती है जहां बार-बार झुकने या सीमित तारों की जगह स्थापना को और अधिक मांग कर सकती है। केबल का चयन कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, स्थापना विधि, अग्नि-प्रदर्शन आवश्यकताओं और जुड़े उपकरणों की विद्युत विशेषताओं पर आधारित होना चाहिए।
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
कंडक्टर का अधिकतम एकल-तार व्यास (मिमी) |
आग प्रतिरोधी परत |
पीवीसी इन्सुलेशन मोटाई (मिमी) |
20℃ डीसी कंडक्टर प्रतिरोध (Ω/किमी) |
20℃ डीसी कंडक्टर प्रतिरोध (Ω/किमी) |
|
|
|
सामग्री |
|
नॉन-प्लेटेड धातु |
चढ़ाया हुआ धातु |
|
0.5 |
0.21 |
अभ्रक टेप |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
अभ्रक टेप |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
अभ्रक टेप |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
अभ्रक टेप |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
अभ्रक टेप |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
अभ्रक टेप |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
अभ्रक टेप |
0.8 |
3.30 |
3.39 |
|
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
अनुशंसित कोर नंबर: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। ग्राहक के अनुरोध पर कस्टम कोर नंबर उपलब्ध हैं। |
केबल निर्माण एक लचीले तांबे के कंडक्टर को अभ्रक-टेप आग प्रतिरोधी परत और पीवीसी इन्सुलेशन और शीथ के साथ जोड़ता है। समग्र केबल संरचना में प्रत्येक भाग का एक विशिष्ट कार्य होता है, इसलिए नियंत्रण सर्किट, स्थापना वातावरण और लागू अग्नि-प्रदर्शन आवश्यकताओं के अनुसार आवश्यक विनिर्देश का चयन किया जाना चाहिए।
मल्टी-स्ट्रैंड कंडक्टर निर्माण समान नाममात्र क्रॉस-सेक्शन के ठोस कंडक्टर की तुलना में अधिक लचीलापन प्रदान करता है। यह कैबिनेट वायरिंग, उपकरण कनेक्शन और इंस्टॉलेशन के लिए उपयोगी है जहां केबल को सीमित स्थानों या उपकरण घटकों के आसपास से गुजरना पड़ता है।
अभ्रक टेप को कंडक्टर के चारों ओर आग प्रतिरोधी परत के रूप में शामिल किया गया है। आग प्रतिरोधी केबल निर्माण में, इस परत का उद्देश्य प्रवाहकीय पथ की रक्षा करने में मदद करना है जब केबल लागू परीक्षण स्थितियों द्वारा परिभाषित अवधि के लिए ऊंचे तापमान या लौ के संपर्क में आता है।
एक्सट्रूडेड पीवीसी इन्सुलेशन कंडक्टर और आसपास के केबल घटकों के बीच विद्युत पृथक्करण प्रदान करता है, जबकि बाहरी आवरण अतिरिक्त यांत्रिक और पर्यावरण संरक्षण प्रदान करता है। इन्सुलेशन की मोटाई नाममात्र क्रॉस-सेक्शन के साथ बदलती रहती है, जैसा कि ऊपर विनिर्देश तालिका में दिखाया गया है।
कॉपर पीवीसी फायर रेसिस्टेंट फ्लेक्सिबल कंट्रोल केबल नियंत्रण और सिग्नल वायरिंग के लिए है, जहां निर्दिष्ट अग्नि स्थितियों के तहत सर्किट निरंतरता एक महत्वपूर्ण डिजाइन विचार है। विशिष्ट अनुप्रयोगों में अग्नि-नियंत्रण अलमारियाँ, भवन अग्नि-सुरक्षा प्रणालियाँ, यांत्रिक और विद्युत उपकरण, बिजली से संबंधित नियंत्रण प्रणालियाँ और औद्योगिक स्वचालन प्रतिष्ठान शामिल हैं।
सीमित नियंत्रण अलमारियाँ या उपकरण बाड़ों में, लचीला कंडक्टर निर्माण कम लचीले केबल निर्माण की तुलना में रूटिंग को सरल बना सकता है। औद्योगिक प्रतिष्ठानों के लिए, अंतिम चयन में परिवेश के तापमान, केबल ट्रे या नाली की व्यवस्था, झुकने की आवश्यकताएं, नमी, तेल या अन्य पर्यावरणीय जोखिम और जुड़े नियंत्रण सर्किट के विद्युत भार पर भी विचार किया जाना चाहिए।
इस प्रकार के केबल के लिए, गुणवत्ता मूल्यांकन केवल दिखावे के बजाय मापने योग्य निर्माण और विद्युत मापदंडों पर आधारित होना चाहिए। कंडक्टर क्रॉस-सेक्शन, कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई, आग प्रतिरोधी परत, कोर मात्रा और लागू अग्नि-प्रदर्शन आवश्यकताओं को सहमत विनिर्देश के अनुसार जांचा जाना चाहिए।
उत्पादन या शिपमेंट से पहले, प्रोजेक्ट दस्तावेज़ीकरण का आवश्यक मॉडल, क्रॉस-सेक्शन, कोर मात्रा, कंडक्टर प्रकार और परीक्षण आवश्यकताओं के साथ मिलान किया जा सकता है। इंजीनियरिंग अनुप्रयोगों के लिए, ग्राहक यह भी पुष्टि कर सकते हैं कि थोक उत्पादन से पहले अतिरिक्त निरीक्षण रिकॉर्ड, तकनीकी डेटा या नमूने की आवश्यकता है या नहीं।
उपयुक्त विशिष्टता नियंत्रण प्रणाली और स्थापना स्थितियों पर निर्भर करती है। ऑर्डर देने से पहले, निम्नलिखित बिंदुओं की पुष्टि करना उपयोगी है:
1. सर्किट आवश्यकताओं और लागू विद्युत गणना के अनुसार कंडक्टर क्रॉस-सेक्शन।
2. आवश्यक कोर मात्रा और क्या मानक या अनुकूलित कोर कॉन्फ़िगरेशन की आवश्यकता है।
3. आग प्रतिरोधी प्रदर्शन आवश्यकताएँ और लागू परियोजना या परीक्षण मानक।
4. स्थापना विधि, जिसमें नियंत्रण कैबिनेट वायरिंग, नाली स्थापना, केबल ट्रे स्थापना या उपकरण कनेक्शन शामिल है।
5. परियोजना के लिए आवश्यक केबल लंबाई, पैकेजिंग, दस्तावेज़ीकरण और निरीक्षण आवश्यकताएँ।
लागू अग्नि-परीक्षण स्थितियों के तहत एक निर्दिष्ट अवधि के लिए प्रवाहकीय पथ को बनाए रखने में मदद करने के लिए केबल को अभ्रक-टेप अग्नि प्रतिरोधी परत के साथ डिज़ाइन किया गया है। वास्तविक अग्नि-प्रतिरोध प्रदर्शन केबल निर्माण, स्थापना विधि और निर्दिष्ट उत्पाद की परीक्षण आवश्यकताओं पर निर्भर करता है।
इसमें लचीले तांबे के कंडक्टर का उपयोग किया जाता है। तकनीकी तालिका में दिए गए प्रासंगिक मूल्यों के साथ, कंडक्टर कॉन्फ़िगरेशन और अधिकतम एकल-तार व्यास नाममात्र क्रॉस-सेक्शन के अनुसार भिन्न होता है।
सूचीबद्ध क्रॉस-सेक्शन 0.5 मिमी², 0.75 मिमी², 1.0 मिमी², 1.5 मिमी², 2.5 मिमी², 4 मिमी² और 6 मिमी² हैं। अनुशंसित कोर मात्रा में तालिका में दिखाए गए कॉन्फ़िगरेशन में 2 से 61 कोर शामिल हैं, और परियोजना आवश्यकताओं के अनुसार अनुकूलित कोर मात्रा पर चर्चा की जा सकती है।
हाँ। कोर मात्रा और केबल की लंबाई को परियोजना विनिर्देश के अनुसार अनुकूलित किया जा सकता है। उत्पादन से पहले, आवश्यक कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन, आग प्रतिरोधी निर्माण, स्थापना की स्थिति और दस्तावेज़ीकरण आवश्यकताओं की पुष्टि की जानी चाहिए।
विशिष्ट अनुप्रयोगों में अग्नि-नियंत्रण अलमारियाँ, भवन अग्नि-सुरक्षा प्रणालियाँ, यांत्रिक और विद्युत उपकरण, औद्योगिक नियंत्रण सर्किट और अन्य स्थापनाएँ शामिल हैं जहाँ लचीली वायरिंग और आग प्रतिरोधी केबल निर्माण की आवश्यकता होती है।
सटीक उद्धरण और विनिर्देश जांच के लिए, कृपया आवश्यक मॉडल, कंडक्टर क्रॉस-सेक्शन, कोर मात्रा, केबल लंबाई, स्थापना वातावरण और लागू अग्नि-प्रदर्शन आवश्यकताएं प्रदान करें। यदि उपलब्ध हो, तो उत्पादन से पहले केबल निर्माण की पुष्टि के लिए परियोजना चित्र या तकनीकी विशिष्टताओं का भी उपयोग किया जा सकता है।
