Product Model: MCPT, MCPTJ.

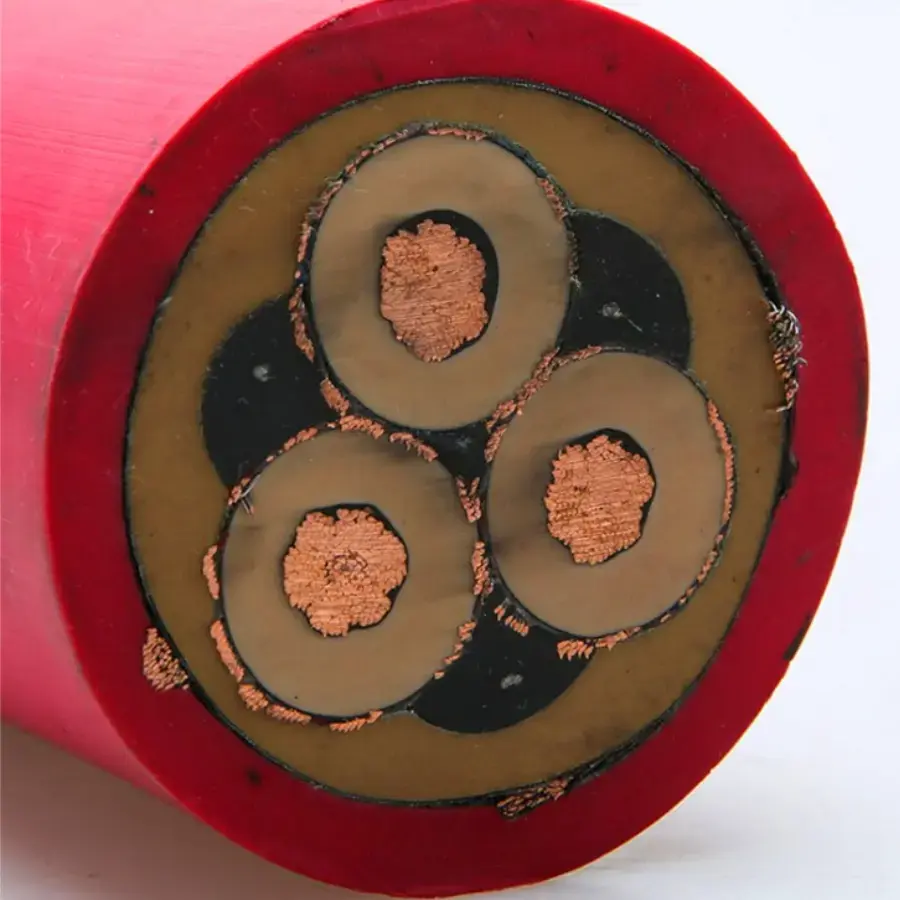

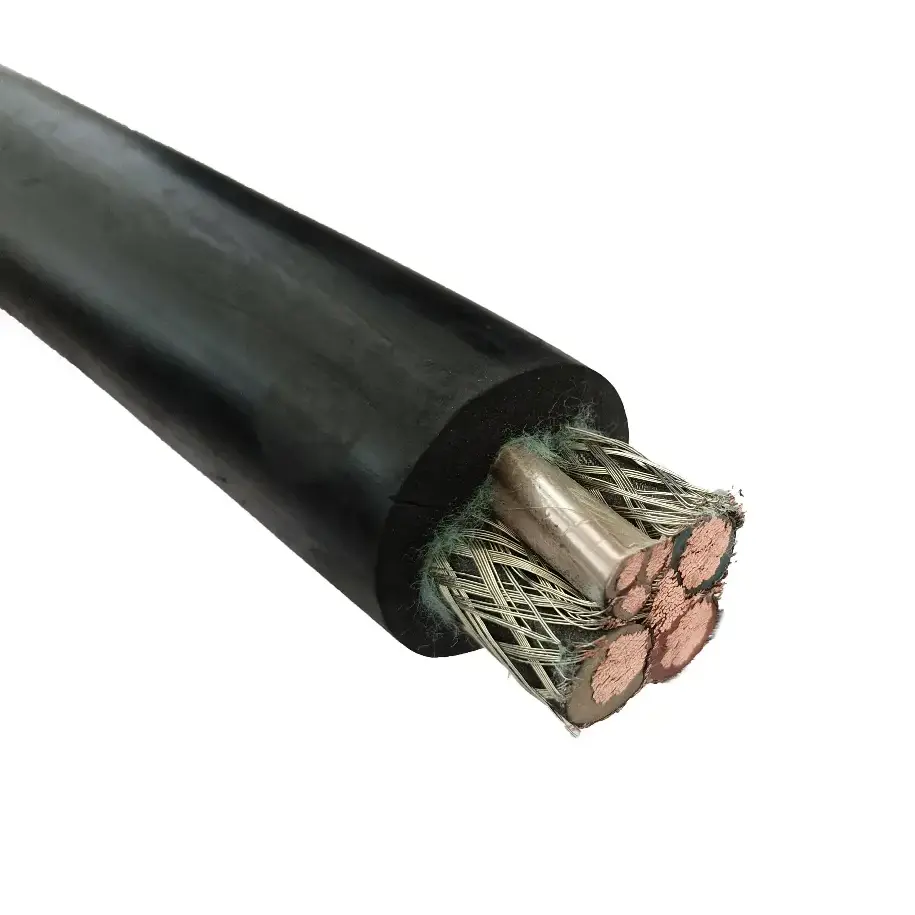

मेटल शील्डेड कोल शीयर रबर केबल कोयला कतरनी करने वालों के लिए एक लचीली रबर-शीथेड खनन केबल है। आपूर्ति की गई उत्पाद जानकारी एमटी/टी 818.4-2009 का संदर्भ देती है और भूमिगत कोयला-खनन अनुप्रयोगों में बिजली आपूर्ति और नियंत्रण सिग्नल ट्रांसमिशन को कवर करती है। इसका निर्माण एक मल्टी-स्ट्रैंड टिनड ऑक्सीजन-मुक्त तांबे के कंडक्टर, विशेष रबर इन्सुलेशन, तांबे-तार ब्रेडेड परिरक्षण और बार-बार चलने, खींचने और झुकने वाली कार्य स्थितियों के लिए एक उच्च शक्ति वाले रबर बाहरी आवरण को जोड़ता है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी संकेतक |
|
संरचना विन्यास |
कंडक्टर सामग्री |
बार-बार झुकने के प्रतिरोध के लिए उच्च-लचीलापन वाला टिनड ऑक्सीजन-मुक्त तांबा, मल्टी-स्ट्रैंड फंसे हुए लचीले कंडक्टर |
|
|
कंडक्टर क्रॉस-सेक्शन |
25मिमी²～150मिमी² |
|
|
इन्सुलेशन परत |
विशेष रबर इन्सुलेशन, संपीड़न-प्रतिरोधी और आंसू-प्रतिरोधी |
|
|
परिरक्षण परत (धातु ढाल) |
परिरक्षण कवरेज के साथ कॉपर-वायर ब्रेडेड मेटल शील्ड ≥90% |
|
|
बाहरी आवरण |
उच्च शक्ति रबर म्यान, पहनने के लिए प्रतिरोधी, तेल प्रतिरोधी, प्रभाव प्रतिरोधी और खींचें प्रतिरोधी |
|
|
कोर विशिष्टता |
पावर कोर और नियंत्रण कोर का संयोजन; 3 कोर/4 कोर की वैकल्पिक मल्टी-कोर संरचनाएं |
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज |
0.66/1.14 केवी, 1.9/3.3 केवी |
|
|
20℃ पर इन्सुलेशन प्रतिरोध |
≥50 MΩ·km |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज का सामना करती है |
MT818 द्वारा निर्दिष्ट एसी परीक्षण पास करें, 5 मिनट की वोल्टेज सहनशक्ति के बाद कोई ब्रेकडाउन नहीं |
|
|
डीसी कंडक्टर प्रतिरोध |
एमटी 818 या जीबी/टी 1297 मानक की आवश्यकताओं को पूरा करता है |
|
ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन |
अग्नि-प्रतिरोध ग्रेड |
खनन स्थितियों के लिए अग्नि-प्रतिरोध आवश्यकताओं को पूरा करता है, उच्च तापमान वाले वातावरण में विश्वसनीय अल्पकालिक बिजली आपूर्ति सुनिश्चित करता है |
|
|
ज्वाला-मंदक ग्रेड |
एमटी 386 खनन ज्वाला-मंदक मानक का अनुपालन करता है; लौ हटाने पर स्वयं बुझ जाता है। |
मेटल शील्डेड कोल शियरर रबर केबल का उपयोग कोयला शियरर और अन्य मोबाइल खनन उपकरणों से जुड़े बिजली और नियंत्रण कनेक्शन के लिए किया जा सकता है। इसका लचीला कंडक्टर और रबर-शीथेड निर्माण उन प्रतिष्ठानों के लिए है जहां उपकरण संचालन के दौरान केबल को बार-बार स्थानांतरित किया जाता है।
विशिष्ट गैस या विस्फोट-नियंत्रण आवश्यकताओं वाली भूमिगत खदानों को केबल निर्माण की आवश्यकता होती है जो लागू खनन सुरक्षा नियमों से मेल खाते हों। केबल चयन में खदान वर्गीकरण, उपकरण वोल्टेज, ज्वाला-मंदक आवश्यकताओं और परियोजना स्वीकृति के लिए आवश्यक प्रमाणपत्र या परीक्षण दस्तावेजों पर विचार करना चाहिए।
मोबाइल सबस्टेशनों और कोयला कतरने वालों के बीच कनेक्शन में बार-बार खींचने, झुकने और मोड़ने के साथ-साथ अपेक्षाकृत लंबे केबल रन शामिल हो सकते हैं। लचीला कंडक्टर निर्माण इस प्रकार की मोबाइल बिजली-आपूर्ति व्यवस्था के लिए है, जबकि स्थापना निर्दिष्ट यांत्रिक सीमाओं के भीतर रहनी चाहिए।
पानी के छींटे, धूल और गिरती हुई गंदगी केबल शीथ पर अतिरिक्त यांत्रिक और पर्यावरणीय मांग डाल सकती है। निर्दिष्ट उच्च-शक्ति रबर शीथ पहनने, तेल, प्रभाव और खींचने के लिए प्रतिरोध प्रदान करता है, जिससे इन स्थितियों के संपर्क में आने वाले भूमिगत प्रतिष्ठानों के लिए शीथ की स्थिति एक महत्वपूर्ण विचार बन जाती है।
चर-आवृत्ति उपकरण, निगरानी सर्किट या अन्य विद्युत नियंत्रण प्रणालियों से जुड़ी खनन परियोजनाओं के लिए, धातु परिरक्षण परत नियंत्रण और सिग्नल सर्किट पर विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम करने में मदद कर सकती है। परिरक्षण व्यवस्था और नियंत्रण-कोर कॉन्फ़िगरेशन को जुड़े उपकरण और ग्राउंडिंग विधि से मेल खाना चाहिए।
उच्च शक्ति वाले विद्युत उपकरण विद्युत चुम्बकीय हस्तक्षेप उत्पन्न कर सकते हैं जो आस-पास की निगरानी और नियंत्रण सर्किट को प्रभावित करता है। कॉपर-वायर ब्रेडेड मेटल शील्ड एक परिभाषित परिरक्षण परत प्रदान करती है, जिसमें आपूर्ति की गई विशिष्टता ≥90% की कवरेज दर दर्शाती है। समग्र परिरक्षण प्रदर्शन का मूल्यांकन करते समय केबल ग्राउंडिंग और स्थापना स्थितियों पर भी विचार किया जाना चाहिए।
उपकरण संचालन के दौरान कोयला कतरनी केबलों को गति के संपर्क में लाया जाता है, जो कंडक्टर, इन्सुलेशन और शीथ पर बार-बार यांत्रिक तनाव डाल सकता है। मल्टी-स्ट्रैंड लचीले तांबे के कंडक्टर और रबर निर्माण का उद्देश्य इस प्रकार की गति को समायोजित करना है। वास्तविक झुकने के प्रदर्शन का मूल्यांकन असमर्थित निश्चित चक्र-जीवन दावे के बजाय लागू परीक्षण पद्धति और स्थापना आवश्यकताओं का उपयोग करके किया जाना चाहिए।
ज्वाला-मंदक प्रदर्शन भूमिगत कोयला खदानों में केबल चयन का एक महत्वपूर्ण हिस्सा है। आपूर्ति किया गया तकनीकी डेटा ज्वाला-मंदक ग्रेड के लिए एमटी 386 का संदर्भ देता है। किसी विशिष्ट खदान परियोजना के लिए, वास्तविक केबल मॉडल और एप्लिकेशन के विरुद्ध आवश्यक सुरक्षा प्रमाणीकरण और परीक्षण दस्तावेज़ की पुष्टि की जानी चाहिए।
पानी के छींटे, धूल, गैंग प्रभाव और बार-बार खींचने से भूमिगत ऑपरेशन के दौरान शीथ घिसाव हो सकता है। निर्दिष्ट बाहरी आवरण को पहनने-प्रतिरोधी, तेल-प्रतिरोधी, प्रभाव-प्रतिरोधी और ड्रैग-प्रतिरोधी के रूप में वर्णित किया गया है, जो संबंधित कामकाजी परिस्थितियों में केबल संरचना के लिए सुरक्षा प्रदान करता है।
कुछ केबल कॉन्फ़िगरेशन खनन उपकरणों की विद्युत और निगरानी आवश्यकताओं को समायोजित करने के लिए पावर कोर को नियंत्रण कोर के साथ जोड़ते हैं। जहां निगरानी या सुरक्षा कार्यों की आवश्यकता होती है, उपकरण निर्माता या विद्युत प्रणाली डिजाइनर के साथ वास्तविक कोर व्यवस्था और कनेक्शन विधि की पुष्टि की जानी चाहिए।
खनन परियोजनाओं को केबल मानकों, विद्युत मापदंडों, ज्वाला-मंदक प्रदर्शन और सुरक्षा-संबंधी दस्तावेज़ीकरण के सत्यापन की आवश्यकता हो सकती है। उत्पाद विनिर्देश, परीक्षण रिपोर्ट और लागू प्रमाणपत्र परियोजना के लिए आपूर्ति किए गए वास्तविक मॉडल, वोल्टेज रेटिंग और केबल कॉन्फ़िगरेशन के अनुरूप होने चाहिए।
कियानचेंग परियोजना आवश्यकताओं के अनुसार उत्पाद पहचान और प्रासंगिक उत्पादन या निरीक्षण दस्तावेज प्रदान कर सकता है। औपचारिक निरीक्षण या स्वीकृति के अधीन खनन परियोजनाओं के लिए, दस्तावेज़ीकरण की जाँच वास्तविक केबल मॉडल, विनिर्देश और उत्पादन बैच के विरुद्ध की जानी चाहिए।

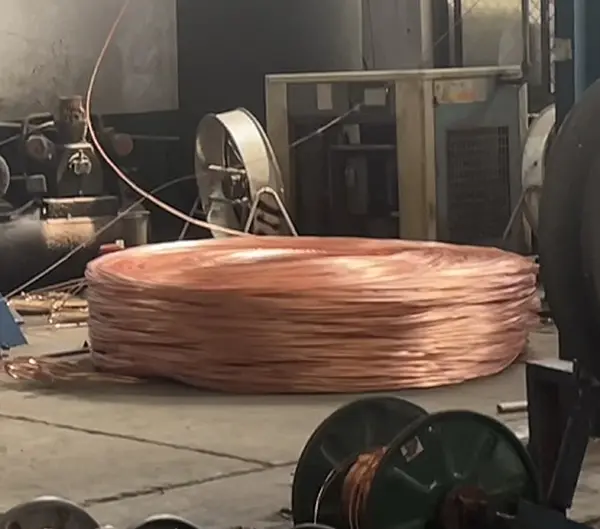

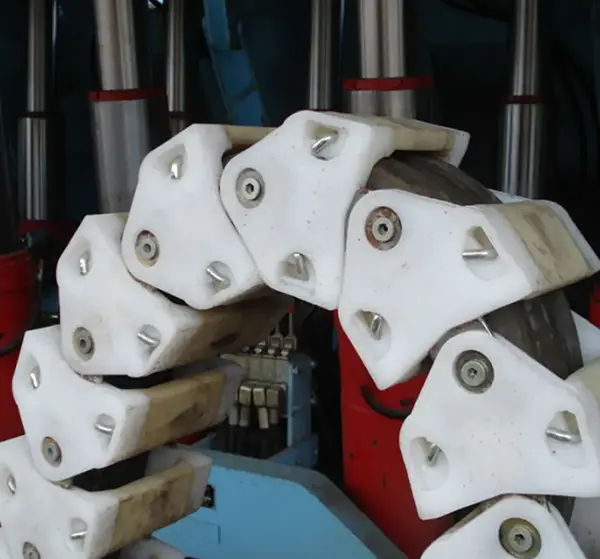

कंडक्टर, रबर इन्सुलेशन, धातु परिरक्षण और बाहरी आवरण प्रत्येक केबल की विद्युत और यांत्रिक विशेषताओं में योगदान करते हैं। इन उत्पादन चरणों पर नियंत्रण बनाए रखने से तैयार केबल को निर्दिष्ट निर्माण के अनुरूप बनाए रखने में मदद मिलती है। विद्युत और यांत्रिक निरीक्षण वस्तुओं को लागू उत्पाद आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।
मल्टी-स्ट्रैंड कॉपर कंडक्टर, रबर इंसुलेशन, ब्रेडेड मेटल शील्ड और हाई-स्ट्रेंथ रबर शीथ का संयोजन मोबाइल कोयला-खनन उपकरण से जुड़ी कई आवश्यकताओं को पूरा करता है। इनमें बार-बार होने वाली हलचल, यांत्रिक संपर्क, विद्युत परिरक्षण और भूमिगत पर्यावरणीय जोखिम शामिल हैं।
आपूर्ति की गई उत्पाद श्रृंखला में 25 मिमी² से 150 मिमी² तक के कंडक्टर क्रॉस-सेक्शन और 0.66/1.14kV और 1.9/3.3kV के रेटेड वोल्टेज शामिल हैं। उपकरण कनेक्शन और केबल मॉडल के अनुसार पावर-कोर और कंट्रोल-कोर कॉन्फ़िगरेशन का चयन किया जा सकता है। आवश्यक वोल्टेज, कंडक्टर आकार, कोर संरचना, लंबाई और स्थापना स्थितियों से कोटेशन और उत्पादन विवरण की पुष्टि की जा सकती है।
परियोजना आवश्यकताओं के आधार पर, तकनीकी दस्तावेजों में उत्पाद विनिर्देश, निरीक्षण रिकॉर्ड, परीक्षण रिपोर्ट और लागू खनन सुरक्षा प्रमाणपत्र शामिल हो सकते हैं। निर्यात आदेश या औपचारिक खदान स्वीकृति के लिए, आवश्यक दस्तावेज़ सूची की पुष्टि उत्पादन से पहले की जानी चाहिए ताकि आपूर्ति किए गए दस्तावेज़ अंतिम केबल विनिर्देश के अनुरूप हों।
आपूर्ति की गई उत्पाद जानकारी एमसीपीटी और एमसीपीटीजे मॉडल के लिए एमटी/टी 818.4-2009 का संदर्भ देती है। आवश्यक वोल्टेज और केबल कॉन्फ़िगरेशन के अनुसार लागू मानक, प्रमाणीकरण और परीक्षण दस्तावेज़ीकरण की पुष्टि की जानी चाहिए।
आपूर्ति की गई विशिष्टता 25 मिमी² से 150 मिमी² तक कंडक्टर क्रॉस-सेक्शन और 0.66/1.14 केवी और 1.9/3.3 केवी के रेटेड वोल्टेज को कवर करती है। उपकरण और सर्किट आवश्यकताओं के अनुसार पावर-कोर और कंट्रोल-कोर संयोजनों का चयन किया जा सकता है।
यह भूमिगत कोयला-खनन उपकरण और संबंधित बिजली या नियंत्रण कनेक्शन के लिए है, विशेष रूप से बार-बार खींचने, झुकने, मुड़ने, नमी, धूल और यांत्रिक प्रभाव वाले प्रतिष्ठानों के लिए।
कॉपर-वायर ब्रेडेड शील्ड केबल कोर के चारों ओर विद्युत चुम्बकीय परिरक्षण प्रदान करती है। आपूर्ति की गई तकनीकी विशिष्टता ≥90% के परिरक्षण कवरेज को इंगित करती है। परिरक्षण प्रणाली की प्रभावशीलता के लिए उचित ग्राउंडिंग और स्थापना भी प्रासंगिक है।
मल्टी-स्ट्रैंड कॉपर कंडक्टर और रबर निर्माण लचीले मोबाइल अनुप्रयोगों के लिए हैं। झुकने की त्रिज्या, गति की आवृत्ति, खींचने की विधि और स्थापना स्थितियों की जांच लागू उत्पाद विनिर्देश और परीक्षण आवश्यकताओं के अनुसार की जानी चाहिए।
परियोजना की आवश्यकताओं के अनुसार तकनीकी विशिष्टताओं, निरीक्षण रिकॉर्ड और लागू प्रमाणीकरण या परीक्षण दस्तावेजों पर चर्चा की जा सकती है। निर्यात ऑर्डर या औपचारिक खदान स्वीकृति के लिए, ऑर्डर प्लेसमेंट से पहले आवश्यक दस्तावेज की पुष्टि की जानी चाहिए।
