मॉडल: एमवाईपी, एमवाईपीटी।

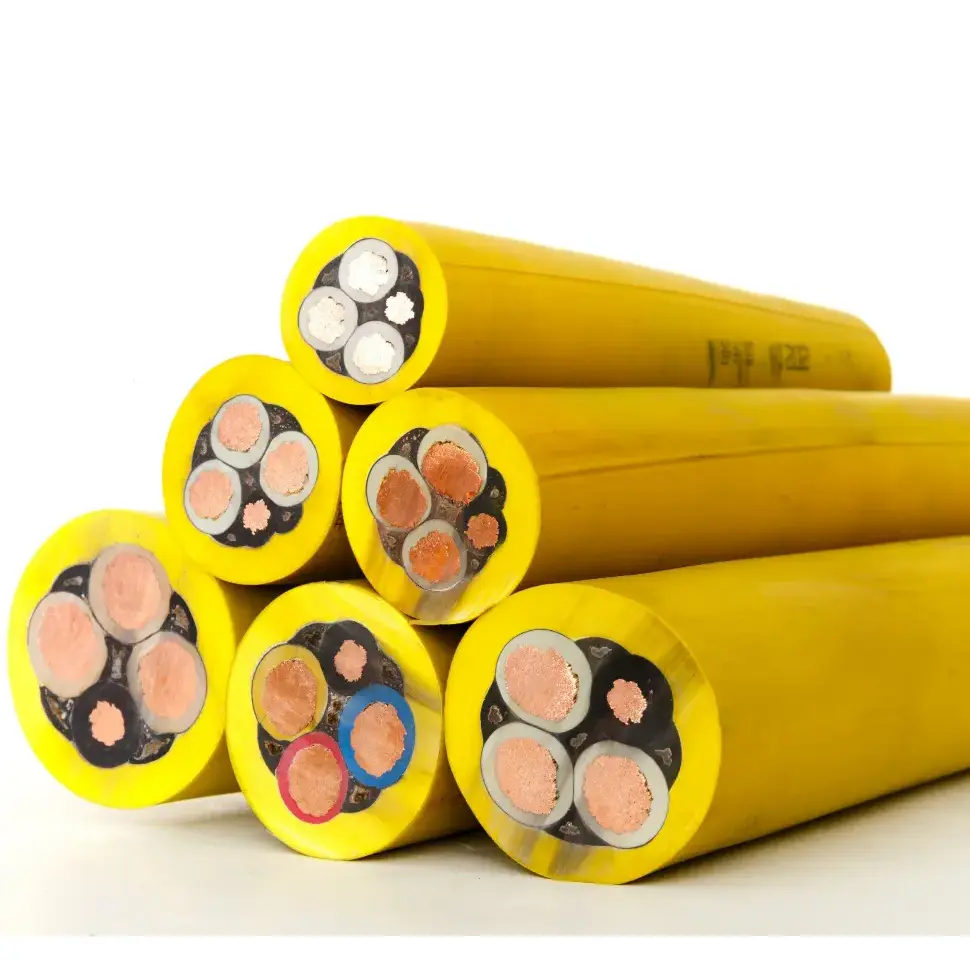

माइनिंग फ्लेक्सिबल शील्डेड रबर केबल भूमिगत खनन में उपयोग किए जाने वाले मोबाइल विद्युत उपकरणों के लिए एक लचीली रबर-शीथेड केबल है। आपूर्ति किए गए उत्पाद विनिर्देश एमटी/टी 818.7-2009 का संदर्भ देते हैं और एक बहु-फंसे तांबे के कंडक्टर, विशेष प्रयोजन रबर इन्सुलेशन, तांबे-तार ब्रेडेड परिरक्षण और एक उच्च शक्ति रबर शीथ को जोड़ते हैं। निर्माण का उद्देश्य बार-बार झुकने, खींचने, मरोड़ने और धूल, नमी और यांत्रिक संपर्क के संपर्क में आने वाले अनुप्रयोगों के लिए है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी सूचकांक |
|
संरचना विन्यास |
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा, बहु-फंसे लचीले कंडक्टर, बार-बार झुकने और मरोड़ के प्रतिरोधी |
|
|
कंडक्टर क्रॉस-सेक्शन |
10 मिमी²~150 मिमी² |
|
|
इन्सुलेशन परत |
विशेष प्रयोजन रबर इन्सुलेशन, बाहर निकालना प्रतिरोधी और आंसू प्रतिरोधी |
|
|
परिरक्षण परत |
कॉपर-वायर ब्रेडेड शील्ड, परिरक्षण कवरेज ≥85% |
|
|
बाहरी आवरण |
उच्च शक्ति रबर म्यान, पहनने के लिए प्रतिरोधी, तेल प्रतिरोधी, खींचें प्रतिरोधी और प्रभाव प्रतिरोधी |
|
|
कोर विन्यास |
कम्पोजिट पावर-प्लस-कंट्रोल कोर; एकाधिक मल्टी-कोर संयोजन वैकल्पिक |
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज |
0.66/1.14 के.वी |
|
|
इन्सुलेशन प्रतिरोध @20℃ |
≥100 MΩ·km |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज झेलना |
MT818 द्वारा निर्दिष्ट एसी परीक्षण पास करें, 5 मिनट तक झेलने के बाद कोई खराबी नहीं |
|
|
कंडक्टर डीसी प्रतिरोध |
एमटी 818 या जीबी/टी 12972 मानकों की आवश्यकताओं को पूरा करता है |
|
ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन |
अग्नि-प्रतिरोध ग्रेड |
खदान की कामकाजी परिस्थितियों के लिए अग्नि-प्रतिरोध आवश्यकताओं को पूरा करता है; अल्पकालिक उच्च तापमान वाले वातावरण में विश्वसनीय पावर-ऑन |
|
|
ज्वाला-मंदक ग्रेड |
एमटी 386 खनन ज्वाला-मंदक मानक का अनुपालन करता है; लौ हटाने पर स्वतः बुझ जाना |

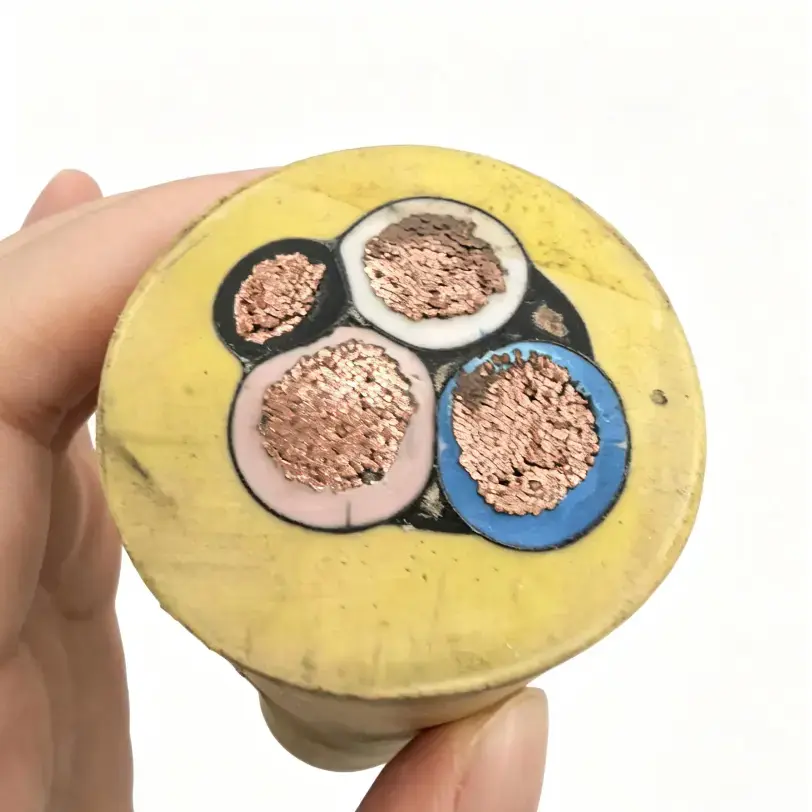

केबल एक मल्टी-स्ट्रैंडेड उच्च शुद्धता वाले ऑक्सीजन-मुक्त तांबे के कंडक्टर का उपयोग करता है। कठोर कंडक्टर निर्माण की तुलना में, फंसे हुए व्यवस्था मोबाइल इंस्टॉलेशन के लिए बेहतर अनुकूल है जहां उपकरण संचालन के दौरान केबल को बार-बार मोड़ा जाता है, स्थानांतरित किया जाता है या घुमाया जाता है।
विशेष प्रयोजन रबर को इन्सुलेशन परत के लिए निर्दिष्ट किया गया है, जबकि बाहरी आवरण को पहनने-प्रतिरोधी, तेल-प्रतिरोधी, ड्रैग-प्रतिरोधी और प्रभाव-प्रतिरोधी के रूप में वर्णित किया गया है। ये भौतिक विशेषताएँ भूमिगत मार्गों के लिए प्रासंगिक हैं जहाँ केबल उपकरण, कोयले की धूल, नमी या हाइड्रोलिक तेल के संपर्क में आ सकती है।
आपूर्ति की गई विशिष्टता कम से कम 85% की परिरक्षण कवरेज के साथ तांबे-तार ब्रेडेड ढाल को सूचीबद्ध करती है। एक धातु ढाल केबल और आस-पास के विद्युत उपकरणों के बीच विद्युत चुम्बकीय युग्मन को कम कर सकती है, हालांकि वास्तविक परिरक्षण प्रभाव केबल स्थापना, ढाल समाप्ति और ग्राउंडिंग पर भी निर्भर करता है।
निर्माण में एक ही केबल असेंबली के भीतर बिजली और नियंत्रण कोर को शामिल किया जा सकता है। यह व्यवस्था उपयोगी है जहां मोबाइल खनन उपकरण को उपकरण के सर्किट कॉन्फ़िगरेशन के अधीन, विद्युत शक्ति और संबंधित नियंत्रण कनेक्शन दोनों की आवश्यकता होती है।
माइनिंग फ्लेक्सिबल शील्डेड रबर केबल भूमिगत मोबाइल उपकरणों के लिए है जहां विद्युत लोडिंग को बार-बार यांत्रिक आंदोलन के साथ जोड़ा जाता है। सटीक मॉडल का चयन रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर व्यवस्था, केबल की लंबाई, आंदोलन पैटर्न और पर्यावरणीय स्थितियों के अनुसार किया जाना चाहिए।
लचीले निर्माण का उपयोग मशीनीकृत खनन क्षेत्रों में संचालित होने वाले मोबाइल उपकरणों के लिए किया जा सकता है, जहां केबल का हिलना और बार-बार झुकना सामान्य ऑपरेशन का हिस्सा है। कंडक्टर का आकार और कोर कॉन्फ़िगरेशन उपकरण की विद्युत आवश्यकताओं से मेल खाना चाहिए।
भूमिगत सड़कों पर चलने वाले मोबाइल उपकरणों को खींचने, प्रभाव और घर्षण के प्रतिरोधी केबल की आवश्यकता हो सकती है। उपयुक्त केबल निर्माण का निर्धारण करते समय उपकरण प्रकार, स्थापना मार्ग और उपलब्ध निकासी पर विचार किया जाना चाहिए।
जहां उच्च-शक्ति मोटर, आवृत्ति कनवर्टर या अन्य विद्युत उपकरण नियंत्रण या निगरानी सर्किट के पास स्थापित किए जाते हैं, धातु परिरक्षण परत विद्युत चुम्बकीय युग्मन को सीमित करने में मदद कर सकती है। सही शील्ड कनेक्शन और ग्राउंडिंग समग्र स्थापना के महत्वपूर्ण भाग बने हुए हैं।
रबर इन्सुलेशन और बाहरी आवरण भूमिगत वातावरण की मांग के लिए एक निर्माण प्रदान करते हैं। वास्तविक पर्यावरणीय उपयुक्तता की जाँच जल जोखिम, तापमान, तेल संपर्क, यांत्रिक लोडिंग और खदान की विशिष्ट आवश्यकताओं के आधार पर की जानी चाहिए।
आपूर्ति किए गए विनिर्देश में 0.66/1.14 केवी का रेटेड वोल्टेज और 10 मिमी² से 150 मिमी² तक कंडक्टर क्रॉस-सेक्शन सूचीबद्ध है। चयन में केवल कंडक्टर आकार के बजाय उपकरण लोड, स्वीकार्य वोल्टेज ड्रॉप, केबल की लंबाई और अपेक्षित स्थापना स्थितियों पर विचार करना चाहिए।
मोबाइल खनन उपकरण के लिए, केबल को बार-बार झुकने, मरोड़ने और खींचने का अनुभव हो सकता है। इसलिए किसी विशिष्ट उपकरण लेआउट के लिए केबल का मूल्यांकन करते समय कंडक्टर स्ट्रैंडिंग, इन्सुलेशन, शीथ और इंस्टॉलेशन त्रिज्या पर एक साथ विचार किया जाना चाहिए।
आपूर्ति किए गए उत्पाद में ≥85% की बताई गई कवरेज के साथ तांबे-तार वाली ब्रेडेड ढाल का उपयोग किया गया है। यदि केबल को चर-आवृत्ति ड्राइव या उच्च-शक्ति मोटर्स के करीब स्थापित किया गया है, तो उपकरण निर्माता की आवश्यकताओं और खदान के विद्युत डिजाइन के अनुसार आवश्यक परिरक्षण व्यवस्था की जांच की जानी चाहिए।
आपूर्ति किए गए तकनीकी डेटा में एमटी 386 खनन लौ-मंदक आवश्यकताओं का अनुपालन और लौ हटाने के बाद स्वयं बुझने की बात कही गई है। जहां किसी परियोजना के लिए विशिष्ट खान-सुरक्षा प्रमाणीकरण या अतिरिक्त परीक्षण दस्तावेज़ीकरण की आवश्यकता होती है, खरीद से पहले सटीक केबल मॉडल के लिए उन आवश्यकताओं की पुष्टि की जानी चाहिए।
खनन केबल खरीद के लिए, तकनीकी सत्यापन में मॉडल, रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर व्यवस्था, परिरक्षण निर्माण, विद्युत प्रतिरोध और लागू परीक्षण आवश्यकताओं को शामिल किया जाना चाहिए। ये विवरण सामान्य प्रदर्शन विवरणों की तुलना में उत्पाद चयन और स्वीकृति के लिए एक स्पष्ट आधार प्रदान करते हैं।
कियानचेंग चयनित केबल मॉडल और परियोजना आवश्यकताओं के अनुसार उत्पाद विनिर्देश और सहायक तकनीकी दस्तावेज प्रदान कर सकता है। जहां प्रमाणन, परीक्षण रिपोर्ट या अन्य निरीक्षण रिकॉर्ड की आवश्यकता होती है, वहां लागू दस्तावेजों की उद्धरण और आदेश-समीक्षा चरण के दौरान पुष्टि की जानी चाहिए।
उपकरण का प्रकार, परिचालन वातावरण और क्या केबल का उपयोग फिक्स्ड या मोबाइल ऑपरेशन के लिए किया जाएगा, प्रदान करें। इससे यह निर्धारित करने में मदद मिलती है कि लचीला निर्माण और परिरक्षण व्यवस्था वास्तविक स्थापना से मेल खाती है या नहीं।
रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, पावर कोर की संख्या, नियंत्रण-कोर आवश्यकताओं और केबल की लंबाई की पुष्टि करें। लंबे समय तक केबल चलाने के लिए, वोल्टेज ड्रॉप और कंडक्टर प्रतिरोध पर भी विचार किया जाना चाहिए।
खींचने की आवृत्ति, झुकने की दिशा, न्यूनतम स्थापना त्रिज्या, मशीनरी के साथ संपर्क और संभावित प्रभाव के बारे में जानकारी उचित केबल निर्माण को निर्धारित करने में मदद कर सकती है।
उत्पादन या शिपमेंट से पहले, लागू खनन मानकों, प्रमाणन आवश्यकताओं, निरीक्षण रिकॉर्ड और खदान, उपकरण निर्माता या परियोजना विनिर्देश के लिए आवश्यक अन्य तकनीकी दस्तावेजों की पुष्टि करें।
ए: आपूर्ति किए गए विनिर्देश में 0.66/1.14 केवी के रेटेड वोल्टेज और 10 मिमी² से 150 मिमी² तक कंडक्टर क्रॉस-सेक्शन के साथ एमवाईपी और एमवाईपीटी मॉडल सूचीबद्ध हैं। उपकरण और सर्किट डिज़ाइन के अनुसार आवश्यक कोर व्यवस्था की पुष्टि की जानी चाहिए।
ए: केबल ≥85% के कथित परिरक्षण कवरेज के साथ तांबे-तार ब्रेडेड ढाल का उपयोग करता है। ढाल आस-पास के विद्युत उपकरणों से विद्युत चुम्बकीय युग्मन को कम करने में मदद कर सकती है। इसकी वास्तविक प्रभावशीलता शील्ड समाप्ति और ग्राउंडिंग सहित संपूर्ण स्थापना पर निर्भर करती है।
ए: लचीले कंडक्टर और रबर निर्माण का उद्देश्य बार-बार झुकने, मरोड़ने और खींचने वाले मोबाइल अनुप्रयोगों के लिए है। अंतिम चयन में उपकरण की गति, केबल रूटिंग, वोल्टेज, कंडक्टर आकार और पर्यावरणीय स्थितियों को ध्यान में रखा जाना चाहिए।

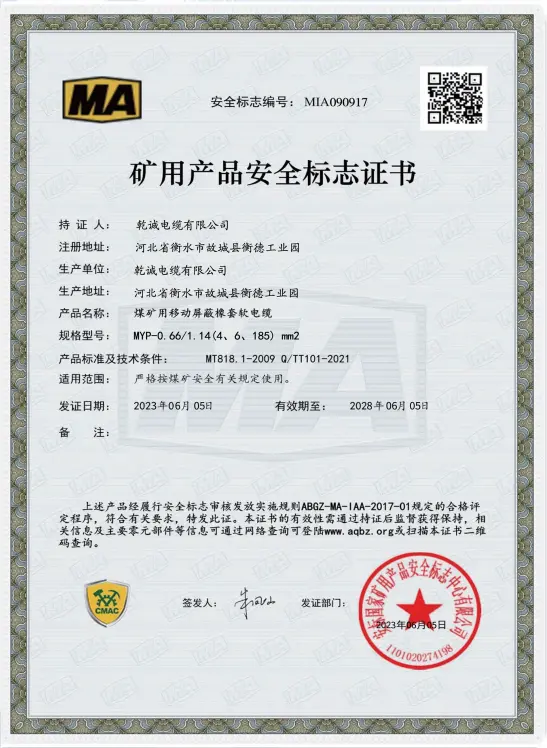

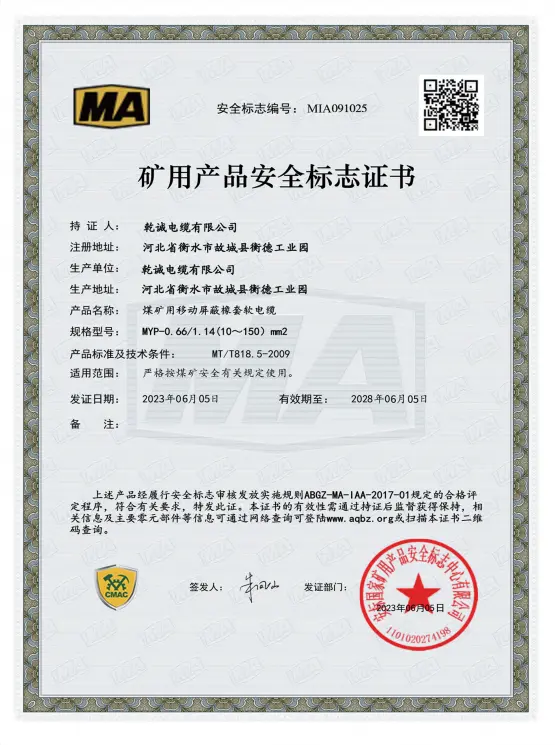

ए: उत्पाद जानकारी खनन केबल विनिर्देश के लिए एमटी/टी 818.7-2009 और खनन ज्वाला-मंदक आवश्यकताओं के लिए एमटी 386 का संदर्भ देती है। लागू मानक और प्रमाणन दस्तावेजों की सटीक मॉडल और परियोजना आवश्यकताओं के अनुरूप पुष्टि की जानी चाहिए।
ए: मुख्य जानकारी में केबल मॉडल, रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन, आवश्यक लंबाई, मात्रा, अनुप्रयोग उपकरण और स्थापना की स्थिति शामिल है। किसी भी परियोजना-विशिष्ट प्रमाणीकरण या निरीक्षण-दस्तावेज़ आवश्यकताओं को भी प्रदान किया जाना चाहिए।
ए: तकनीकी विनिर्देश और लागू सहायक दस्तावेज़ चयनित मॉडल और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं। खनन परियोजनाओं के लिए, ऑर्डर को अंतिम रूप देने से पहले आवश्यक प्रमाणपत्र और परीक्षण रिकॉर्ड की पुष्टि की जानी चाहिए।
