कियानचेंग, एक चीन केबल निर्माता, आपूर्ति करता हैएल्यूमीनियम पीवीसी इंसुलेटेड गोल तारनिश्चित निम्न-वोल्टेज बिजली वितरण और निर्माण वायरिंग अनुप्रयोगों के लिए। एक एल्यूमीनियम कंडक्टर, पीवीसी इन्सुलेशन और एक सुरक्षात्मक बाहरी आवरण की विशेषता के साथ, यह केबल व्यावहारिक विद्युत इन्सुलेशन के साथ हल्के निर्माण को जोड़ती है। इसकी विशिष्टताओं, स्थापना आवश्यकताओं और प्रदर्शन विशेषताओं को समझने से इंजीनियरों, ठेकेदारों और खरीद टीमों को भरोसेमंद विद्युत प्रणालियों के लिए सही केबल का चयन करने में मदद मिलती है।
एल्यूमिनियम पीवीसी इंसुलेटेड गोल तार निश्चित विद्युत प्रतिष्ठानों के लिए डिज़ाइन किया गया है जहां कंडक्टर वजन, इन्सुलेशन सुरक्षा और परियोजना लागत महत्वपूर्ण विचार हैं। कियानचेंग के बीएलवीवी मॉडल में पीवीसी इन्सुलेशन के साथ सिंगल-कोर एल्यूमीनियम कंडक्टर और एक बाहरी पीवीसी शीथ है, जिसे 300/500V पर रेट किया गया है। सूचीबद्ध विशिष्टताओं में उपलब्ध कंडक्टर क्रॉस-सेक्शन 2.5 मिमी² से 70 मिमी² तक हैं। यह मार्गदर्शिका खरीदारों को सूचित निर्णय लेने में मदद करने के लिए केबल के निर्माण, तकनीकी मापदंडों, मुख्य लाभों, अनुप्रयोग परिदृश्यों, चयन मानदंड और स्थापना सावधानियों के बारे में बताती है।

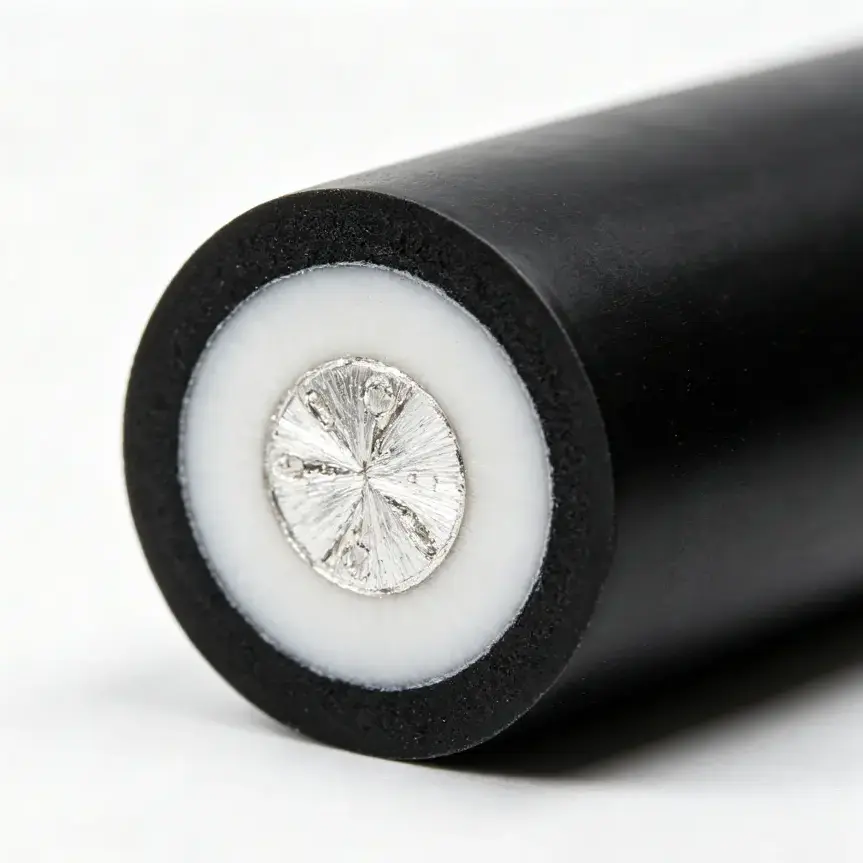

एल्युमीनियम पीवीसी इंसुलेटेड राउंड वायर एक विद्युत केबल है जो एल्यूमीनियम को इसके संचालन सामग्री के रूप में और पॉलीविनाइल क्लोराइड (पीवीसी) को इसके इन्सुलेशन के रूप में उपयोग करता है। कियानचेंग द्वारा प्रस्तुत बीएलवीवी निर्माण में, एक पीवीसी बाहरी आवरण इंसुलेटेड कंडक्टर के चारों ओर एक अतिरिक्त सुरक्षात्मक परत प्रदान करता है।
केबल को निश्चित निम्न-वोल्टेज विद्युत प्रतिष्ठानों के लिए डिज़ाइन किया गया है। इसका रेटेड वोल्टेज 300/500V है, जो किसी प्रोजेक्ट के लिए इसे निर्दिष्ट करते समय स्थानीय विद्युत नियमों का सही अनुप्रयोग और अनुपालन आवश्यक बनाता है।
एल्यूमीनियम और पीवीसी का संयोजन कई व्यावहारिक आवश्यकताओं को पूरा करता है:
इस उत्पाद को XLPE इंसुलेशन, बख्तरबंद पावर केबल और लचीली डोरियों वाले एल्यूमीनियम केबलों से अलग करना महत्वपूर्ण है। उनकी विद्युत रेटिंग, तापमान सीमा, यांत्रिक विशेषताएँ और स्थापना विधियाँ काफी भिन्न हो सकती हैं।
उत्पाद-विशिष्ट जानकारी के लिए, कियानचेंग के एल्युमीनियम पीवीसी इंसुलेटेड राउंड वायर उत्पाद पृष्ठ पर जाएँ।
केबल का प्रदर्शन उसके कंडक्टर, इन्सुलेशन और बाहरी आवरण के बीच बातचीत पर निर्भर करता है। प्रत्येक घटक एक अलग कार्य करता है, और पूरी संरचना को इच्छित स्थापना की आवश्यकताओं को पूरा करना चाहिए।
एल्युमीनियम कंडक्टर सर्किट के माध्यम से विद्युत धारा प्रवाहित करता है। तांबे की तुलना में, एल्यूमीनियम मात्रा में हल्का होता है, जो लंबे समय तक केबल चलाने या पर्याप्त मात्रा में केबल परिवहन करते समय फायदेमंद हो सकता है। हालाँकि, एल्युमीनियम में तांबे की तुलना में अधिक विद्युत प्रतिरोधकता होती है, इसलिए कंडक्टर के आकार में करंट, वोल्टेज ड्रॉप और स्थापना की स्थिति को ध्यान में रखना चाहिए।
प्राथमिक पीवीसी इन्सुलेशन कंडक्टर को घेरता है और विद्युत पृथक्करण प्रदान करता है। इसकी मोटाई निर्दिष्ट केबल डिज़ाइन और लागू उत्पाद मानक के अनुरूप होनी चाहिए। क्षतिग्रस्त इन्सुलेशन, अनुपयुक्त ऑपरेटिंग तापमान, या गलत स्थापना विद्युत सुरक्षा से समझौता कर सकती है।
बाहरी पीवीसी आवरण सामान्य यांत्रिक संपर्क और पर्यावरणीय जोखिम के खिलाफ सुरक्षा की एक परत जोड़ता है। यद्यपि पीवीसी नमी और घर्षण के लिए उपयोगी प्रतिरोध प्रदान कर सकता है, सुरक्षा का वास्तविक स्तर सामग्री निर्माण, केबल डिजाइन और ऑपरेटिंग वातावरण पर निर्भर करता है। एक साधारण पीवीसी म्यान को स्वचालित रूप से यूवी प्रतिरोध, लौ-मंदक प्रदर्शन, या सीधे दफनाने के लिए उपयुक्तता प्रदान करने वाला नहीं माना जाना चाहिए।
परिणामी सिंगल-कोर, गोल निर्माण प्रत्येक इनडोर या आउटडोर वातावरण में अप्रतिबंधित उपयोग के बजाय उपयुक्त फिक्स्ड-वायरिंग अनुप्रयोगों के लिए है।
किसी भी विद्युत केबल को ऑर्डर करने से पहले तकनीकी डेटा की समीक्षा की जानी चाहिए। निम्नलिखित तालिका कियानचेंग द्वारा प्रकाशित बीएलवीवी विनिर्देशों का सारांश प्रस्तुत करती है। मान उत्पाद संदर्भ आयाम हैं, प्रत्येक एल्यूमीनियम पीवीसी केबल के लिए सार्वभौमिक रेटिंग नहीं।
| नाममात्र क्रॉस-सेक्शन | न्यूनतम कंडक्टर तार गणना | इन्सुलेशन मोटाई (मिमी) | म्यान की मोटाई (मिमी) | अधिकतम बाहरी व्यास (मिमी) | संदर्भ वजन (किलो/किमी) |
|---|---|---|---|---|---|
| 1 × 2.5 मिमी² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 मिमी² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 मिमी² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 मिमी² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 मिमी² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 मिमी² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 मिमी² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 मिमी² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 मिमी² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
महत्वपूर्ण विशिष्टता नोट:प्रकाशित तालिका प्रत्येक आकार के लिए कंडक्टर तारों की न्यूनतम संख्या की पहचान करती है। खरीदारों को ऑर्डर देने से पहले आपूर्तिकर्ता के साथ सटीक कंडक्टर निर्माण, लागू मानकों, रेटेड ऑपरेटिंग तापमान, वर्तमान-वहन क्षमता और किसी भी आवश्यक परीक्षण रिपोर्ट की पुष्टि करनी चाहिए।
उदाहरण के लिए, बाहरी व्यास और संदर्भ वजन केबल रूटिंग स्थान, परिवहन भार और सामग्री मात्रा का अनुमान लगाने के लिए उपयोगी होते हैं। वे स्वतंत्र रूप से यह स्थापित नहीं करते हैं कि कोई केबल किसी विशेष विद्युत भार को सुरक्षित रूप से ले जा सकता है या नहीं।
एल्युमीनियम का कम घनत्व उन परियोजनाओं में एक व्यावहारिक लाभ है जिनमें बड़ी मात्रा में केबल शामिल होती है। समतुल्य विद्युत फ़ंक्शन वाले तांबे के कंडक्टर की तुलना में, उचित आकार का एल्यूमीनियम कंडक्टर कंडक्टर के वजन को कम कर सकता है। अंतिम केबल-वजन तुलना में केवल समान क्रॉस-अनुभागीय क्षेत्रों की तुलना करने के बजाय विद्युत रूप से उपयुक्त कंडक्टर आकार का उपयोग करना चाहिए।
इन्सुलेशन और बाहरी आवरण पूरक कार्य करते हैं। प्राथमिक इन्सुलेशन विद्युत पृथक्करण प्रदान करता है, जबकि म्यान बाहरी सुरक्षा जोड़ता है। यह व्यवस्था निश्चित प्रतिष्ठानों में उपयोगी हो सकती है जहां केबल को उसकी निर्धारित शर्तों के अनुसार स्थापित किया जाता है और अत्यधिक यांत्रिक तनाव से बचाया जाता है।
2.5 मिमी² से 70 मिमी² तक की सूचीबद्ध सीमा खरीदारों को विभिन्न सर्किट आवश्यकताओं के लिए कई विकल्प देती है। एक छोटा कंडक्टर अपेक्षाकृत कम-लोड सर्किट के लिए उपयुक्त हो सकता है, जबकि एक बड़े कंडक्टर को उच्च भार या लंबे केबल मार्गों के लिए माना जा सकता है। अंतिम चयन इंजीनियरिंग गणना और लागू नियमों पर आधारित होना चाहिए।
नियमित आकार के विकल्प विनिर्देश तुलना और सामग्री योजना को सरल बना सकते हैं। विशेष लंबाई, मात्रा, पैकेजिंग, या ज्वाला-मंदक सामग्री विकल्पों की आवश्यकता वाली परियोजनाओं के लिए, खरीदारों को उत्पादन या शिपमेंट से पहले कियानचेंग के साथ उपलब्धता और तकनीकी आवश्यकताओं की पुष्टि करनी चाहिए।
ये लाभ सबसे अधिक सार्थक होते हैं जब केबल का इच्छित अनुप्रयोग से मिलान किया जाता है। कोई भी कंडक्टर सामग्री या इन्सुलेशन संरचना गलत आकार, खराब कनेक्शन, या अनुपयुक्त स्थापना स्थितियों की भरपाई नहीं कर सकती है।
कियानचेंग की बीएलवीवी केबल उपयुक्त निश्चित लो-वोल्टेज वायरिंग अनुप्रयोगों के लिए है। लागू नियमों और पुष्टि किए गए उत्पाद विनिर्देश के आधार पर, संभावित उपयोगों में शामिल हैं:
बाहरी इंस्टॉलेशन के लिए केबल निर्दिष्ट करने से पहले, जांच लें कि क्या विशेष पीवीसी फॉर्मूलेशन और केबल डिज़ाइन प्रत्याशित एक्सपोज़र के लिए अनुमोदित हैं। सीधे दफनाने, उच्च प्रभाव वाले वातावरण, खतरनाक स्थानों, या एक विशेष अग्नि-प्रदर्शन वर्गीकरण की आवश्यकता वाले अनुप्रयोगों के लिए, एक उद्देश्य-डिज़ाइन और उचित रूप से प्रमाणित केबल आवश्यक हो सकती है।
एक उपयुक्त केबल का चयन करने के लिए नाममात्र क्रॉस-सेक्शनल क्षेत्र को अपेक्षित वर्तमान से मिलान करने से कहीं अधिक की आवश्यकता होती है। एक विश्वसनीय चयन प्रक्रिया संपूर्ण विद्युत सर्किट और उसके स्थापना वातावरण पर विचार करती है।
सत्यापित करें कि 300/500V रेटिंग सर्किट और लागू विद्युत कोड के लिए उपयुक्त है। यह न मानें कि एक केबल एक अलग वोल्टेज वर्ग के लिए उपयुक्त है क्योंकि इसकी भौतिक संरचना समान दिखती है।
अपेक्षित लोड करंट, सर्किट की लंबाई, परिवेश का तापमान, स्थापना विधि, अन्य केबलों के साथ समूहन और स्वीकार्य वोल्टेज ड्रॉप निर्धारित करें। एल्युमीनियम का विद्युत प्रतिरोध तांबे की तुलना में अधिक है, इसलिए आकार के लिए सीधे प्रतिस्थापन उचित नहीं हो सकता है।
नमी, धूप, रसायन, घर्षण, प्रभाव और गर्मी के संभावित जोखिम की पहचान करें। पुष्टि करें कि क्या अतिरिक्त नाली, ट्रंकिंग, समर्थन, या यांत्रिक सुरक्षा की आवश्यकता है।
एल्युमीनियम कंडक्टरों को विशेष रूप से एल्युमीनियम के लिए उपयुक्त टर्मिनलों और कनेक्टर्स की आवश्यकता होती है। अनुमत कंडक्टर आकार, टर्मिनल सामग्री, तैयारी विधि और कसने वाले टॉर्क की पुष्टि करें। गलत कनेक्शन अत्यधिक प्रतिरोध और अति ताप का कारण बन सकता है।
ऑर्डर की पुष्टि करने से पहले, तकनीकी डेटा शीट, लागू उत्पाद मानकों, परीक्षण दस्तावेज़, पैकेजिंग विवरण और डिलीवरी शेड्यूल का अनुरोध करें। बड़ी परियोजनाओं के लिए, पुष्टि करें कि आपूर्ति की गई केबल मार्किंग और बैच दस्तावेज़ीकरण अनुमोदित विनिर्देश से मेल खाते हैं।
विश्वसनीय विद्युत प्रदर्शन प्राप्त करने के लिए सही स्थापना आवश्यक है। यहां तक कि सही विनिर्देशन के अनुसार निर्मित केबल भी असुरक्षित हो सकती है यदि इसे अनुचित तरीके से स्थापित या समाप्त किया गया हो।
जहां एल्यूमीनियम कंडक्टर तांबे के कंडक्टर से जुड़ते हैं, वहां सामग्रियों के विशिष्ट संयोजन के लिए डिज़ाइन किए गए अनुमोदित कनेक्टर का उपयोग करें। कनेक्शन विधि को संगतता, संपर्क प्रतिरोध और कनेक्टर निर्माता द्वारा निर्दिष्ट किसी भी तैयारी आवश्यकताओं को संबोधित करना चाहिए।
अग्नि-सुरक्षा आवश्यकताओं वाली परियोजनाओं के लिए, सटीक ज्वाला-मंदक वर्गीकरण और सहायक परीक्षण साक्ष्य की पुष्टि करें। अकेले पीवीसी शीथ यह स्थापित नहीं करता है कि केबल किसी विशेष अग्नि-सुरक्षा मानक को पूरा करता है।
प्रकाशित उत्पाद विवरण 300/500V का रेटेड वोल्टेज निर्दिष्ट करता है। स्थापना से पहले हमेशा इच्छित सर्किट की आवश्यकताओं के अनुरूप उत्पाद अंकन और दस्तावेज़ीकरण को सत्यापित करें।
एल्युमीनियम कम घनत्व प्रदान करता है और कंडक्टर वजन को कम कर सकता है, जो हैंडलिंग और परिवहन के लिए उपयोगी है। हालाँकि, एल्युमीनियम में तांबे की तुलना में अधिक विद्युत प्रतिरोधकता होती है। इसलिए कंडक्टर आकार, टर्मिनल संगतता और स्थापना आवश्यकताओं का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए।
कियानचेंग की प्रकाशित बीएलवीवी विनिर्देश तालिका 2.5, 4, 6, 10, 16, 25, 35, 50, और 70 मिमी² के नाममात्र क्रॉस-सेक्शन को सूचीबद्ध करती है। वर्तमान उपलब्धता और किसी विशेष आकार या लंबाई की आवश्यकताओं की सीधे आपूर्तिकर्ता से पुष्टि करें।
जब उत्पाद विनिर्देश और स्थापना की शर्तें अनुमति देती हैं तो यह कुछ बाहरी फिक्स्ड-वायरिंग अनुप्रयोगों के लिए उपयुक्त हो सकता है। सीधी धूप, पानी के संपर्क, तापमान और यांत्रिक क्षति का आकलन किया जाना चाहिए। यह न मानें कि सभी पीवीसी-शीथेड केबल लंबे समय तक यूवी जोखिम या सीधे दफनाने के लिए उपयुक्त हैं।
नहीं, ज्वाला-मंदक प्रदर्शन विशिष्ट सामग्री निर्माण, केबल डिज़ाइन और लागू परीक्षण मानक पर निर्भर करता है। यदि ज्वाला-मंदक प्रदर्शन की आवश्यकता है, तो आपूर्ति किए गए संस्करण और उसके सहायक परीक्षण दस्तावेज़ की पुष्टि का अनुरोध करें।
चयन में लोड करंट, केबल की लंबाई, वोल्टेज ड्रॉप, परिवेश का तापमान, स्थापना विधि, केबल समूहन और स्थानीय विद्युत आवश्यकताओं को ध्यान में रखना चाहिए। एक योग्य विद्युत डिजाइनर को केवल नाममात्र क्रॉस-सेक्शन पर निर्भर रहने के बजाय अंतिम कंडक्टर आकार को सत्यापित करना चाहिए।
केबल मॉडल, रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, आवश्यक लंबाई, कुल मात्रा, स्थापना वातावरण, लागू मानक, गंतव्य बाजार, पैकेजिंग आवश्यकताएं और कोई विशेष प्रदर्शन आवश्यकताएं प्रदान करें। यह जानकारी आपूर्तिकर्ता को विनिर्देश अनुकूलता का आकलन करने और अधिक सटीक उद्धरण तैयार करने में मदद करती है।
एल्यूमिनियम पीवीसी इंसुलेटेड गोल तार उपयुक्त निश्चित लो-वोल्टेज इंस्टॉलेशन के लिए एक व्यावहारिक विकल्प है जिसके लिए हल्के कंडक्टर और एक सुरक्षात्मक पीवीसी इन्सुलेशन और शीथ संरचना की आवश्यकता होती है। सफल विनिर्देश कीमत से अधिक पर निर्भर करता है: वोल्टेज रेटिंग, कंडक्टर आकार, कनेक्शन संगतता, पर्यावरणीय जोखिम और अनुपालन दस्तावेज सभी दीर्घकालिक प्रदर्शन को प्रभावित करते हैं।
कियानचेंग परियोजना मूल्यांकन के लिए बीएलवीवी केबल विनिर्देश प्रदान करता है, जिसमें सूचीबद्ध कंडक्टर आकार 2.5 मिमी² से 70 मिमी² तक हैं। यदि आप किसी भवन, कारखाने या विद्युत वितरण परियोजना के लिए केबल खरीद रहे हैं, तो अंतिम मॉडल चुनने से पहले अपनी तकनीकी आवश्यकताओं की समीक्षा करें। उपलब्ध जानकारी की समीक्षा करने के लिए एल्युमीनियम पीवीसी इंसुलेटेड राउंड वायर उत्पाद पृष्ठ पर जाएँहमसे संपर्क करेंआपके आवश्यक आकार, वोल्टेज, मात्रा, स्थापना की स्थिति और वितरण गंतव्य के साथ। कियानचेंग की टीम आपके प्रोजेक्ट के लिए उपयुक्त विशिष्टताओं और उद्धरण विवरणों पर चर्चा करने में आपकी सहायता कर सकती है।
