मॉडल: एमसी-0.38/0.66, एमसीपी-0.38/0.66, एमसीपी-0.66/1.14, एमसीपी-1.9/3.3, आदि।

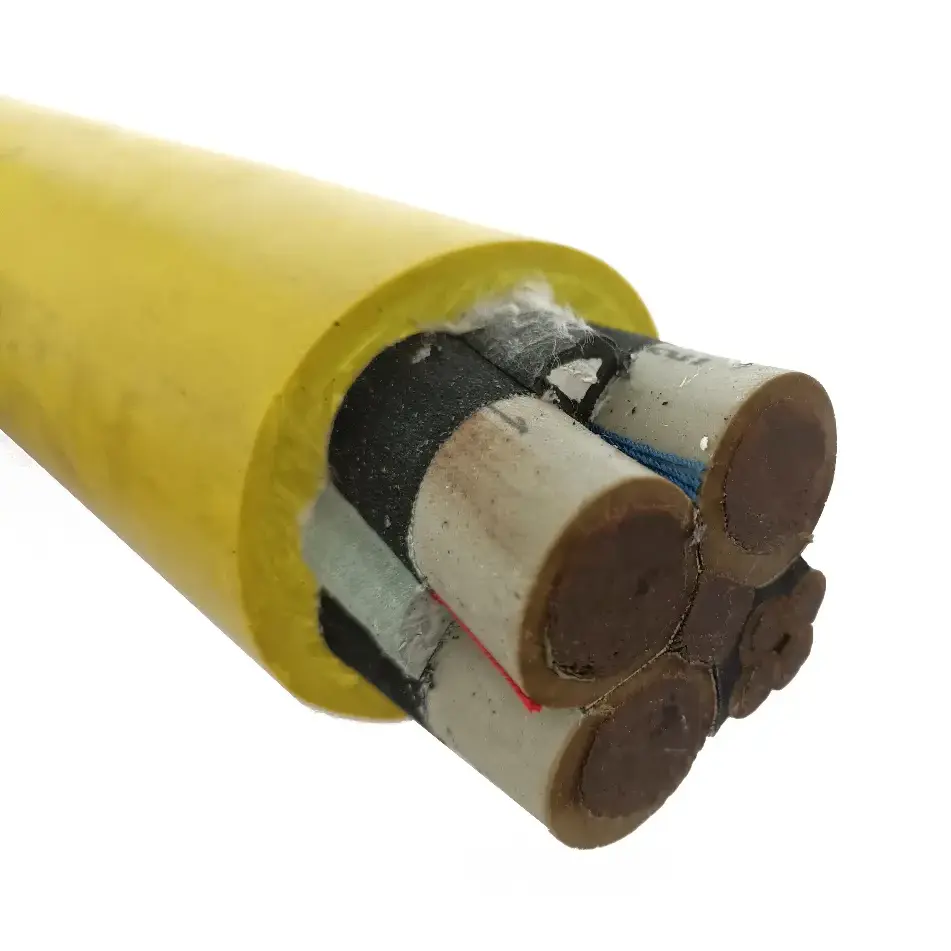

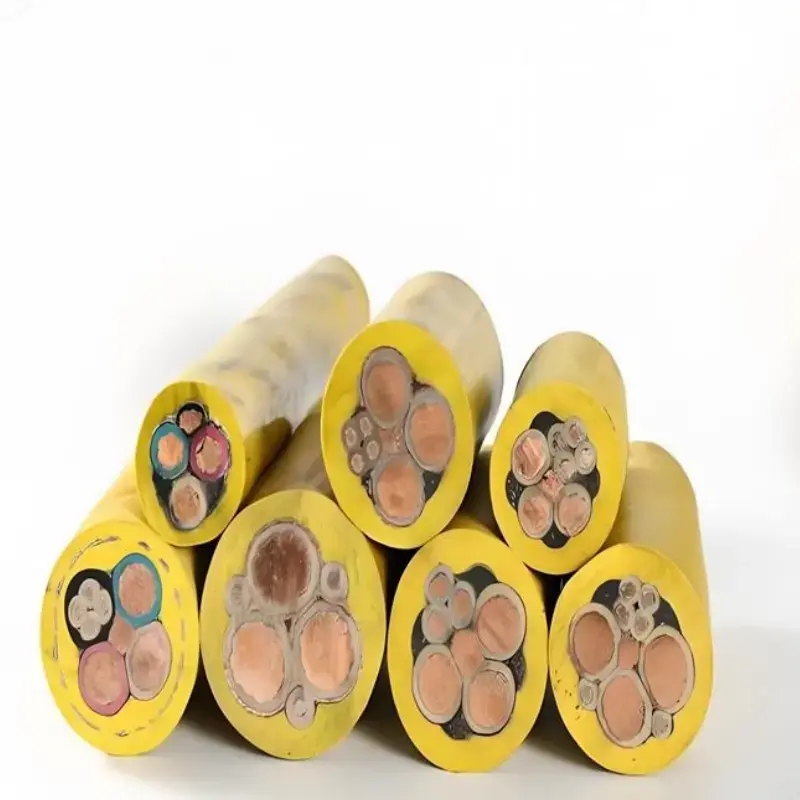

शील्डेड कोल शियरर रबर केबल का उपयोग मोबाइल बिजली आपूर्ति और कोयला शियरर जैसे भूमिगत कोयला-खनन उपकरणों पर नियंत्रण कनेक्शन के लिए किया जाता है। इसका निर्माण एक बहु-फंसे ऑक्सीजन-मुक्त तांबे के कंडक्टर, विशेष प्रयोजन रबर इन्सुलेशन, धातु परिरक्षण और एक उच्च शक्ति रबर शीथ को जोड़ता है। आपूर्ति किए गए विनिर्देश उन अनुप्रयोगों के लिए कई वोल्टेज स्तर और कंडक्टर क्रॉस-सेक्शन को कवर करते हैं जहां केबल बार-बार आंदोलन, झुकने, खींचने और यांत्रिक संपर्क के संपर्क में आता है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी सूचकांक |
|
संरचना विन्यास |
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा; बहु-फंसे लचीले कंडक्टर, बार-बार झुकने और मरोड़ के प्रतिरोधी |
|
|
कंडक्टर क्रॉस-सेक्शन |
16 मिमी²～120 मिमी² |
|
|
इन्सुलेशन परत |
विशेष प्रयोजन रबर इन्सुलेशन, बाहर निकालना प्रतिरोधी और आंसू प्रतिरोधी |
|
|
परिरक्षण परत |
तांबे के तार की चोटी और फाइबर की मिश्रित धातु ढाल |
|
|
बाहरी आवरण |
उच्च शक्ति रबर म्यान, पहनने के लिए प्रतिरोधी, तेल प्रतिरोधी, खींचें प्रतिरोधी और प्रभाव प्रतिरोधी |
|
|
कोर विन्यास |

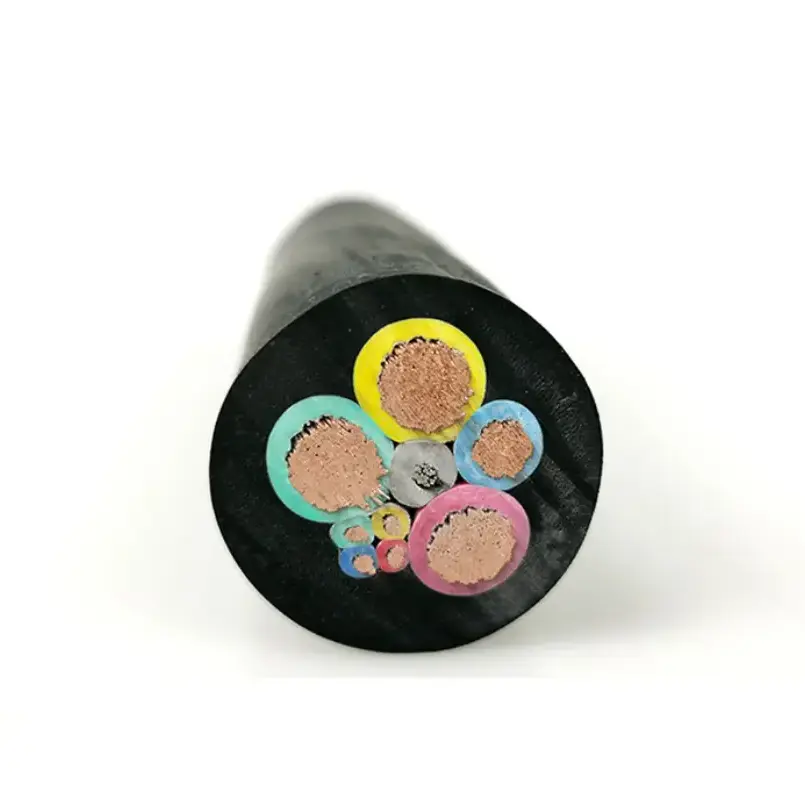

समग्र पावर-कोर प्लस नियंत्रण-कोर संरचना; मल्टीपल-कोर विकल्प उपलब्ध हैं |
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज (केवी) |
0.38/0.66, 0.66/1.14, 1.9/3.3 |
|
|
इन्सुलेशन प्रतिरोध @20℃ |
≥50 MΩ·km |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज झेलना |
5 मिनट तक बिना ब्रेकडाउन के एसी वोल्टेज टेस्ट पास करें |
|
|
कंडक्टर डीसी प्रतिरोध |
एमटी 818 या जीबी/टी 12972 मानकों की आवश्यकताओं को पूरा करता है |
|
ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन |
अग्नि-प्रतिरोध ग्रेड |
खदान की कामकाजी परिस्थितियों के लिए अग्नि-प्रतिरोध आवश्यकताओं को पूरा करता है; अल्पकालिक उच्च तापमान वाले वातावरण में विश्वसनीय पावर-ऑन |
|
|
ज्वाला-मंदक ग्रेड |
एमटी 386 खनन ज्वाला-मंदक मानक का अनुपालन करता है; लौ हटाने पर स्वतः बुझ जाना |
यह केबल प्रकार भूमिगत मोबाइल खनन उपकरण के लिए है जहां बिजली केबल निरंतर गति और यांत्रिक तनाव के संपर्क में आ सकती है। वास्तविक विनिर्देश का चयन उपकरण वोल्टेज, वर्तमान मांग, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन और स्थापना स्थितियों के अनुसार किया जाना चाहिए।
कोयला कतरनी और अन्य मोबाइल उपकरणों को केबल निर्माण की आवश्यकता होती है जो काम करने वाले चेहरे पर बार-बार होने वाली आवाजाही को समायोजित कर सके। लचीले कंडक्टर और रबर शीथ केबल रूटिंग स्थितियों के लिए उपयुक्त हैं, जिसमें झुकना, खींचना और आसपास के उपकरणों के साथ संपर्क शामिल है।
केबल को अन्य मोबाइल खनन उपकरणों पर बिजली और नियंत्रण कनेक्शन के लिए भी माना जा सकता है जब इसकी रेटेड वोल्टेज, कोर व्यवस्था और यांत्रिक आवश्यकताएं स्थापना से मेल खाती हैं। विनिर्देश से पहले उपकरण प्रकार और कनेक्शन कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।
धातु परिरक्षण परत केबल कोर के चारों ओर एक प्रवाहकीय अवरोध प्रदान करती है और नियंत्रण और सिग्नल सर्किट पर विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम करने में मदद कर सकती है। उपकरण डिजाइन और ग्राउंडिंग व्यवस्था के साथ-साथ परिरक्षण आवश्यकताओं का मूल्यांकन किया जाना चाहिए।
रबर इन्सुलेशन और बाहरी आवरण भूमिगत वातावरण के लिए अभिप्रेत है जहां नमी, धूल, खिंचाव और यांत्रिक संपर्क हो सकता है। केबल चयन में अभी भी साइट पर वास्तविक जल जोखिम, स्थापना मार्ग, तापमान और यांत्रिक लोडिंग को ध्यान में रखा जाना चाहिए।
कोयला-खदान केबल चयन के लिए, केवल विद्युत रेटिंग ही पर्याप्त नहीं है। ऑर्डर देने से पहले उपकरण और माइन लेआउट के अनुसार केबल निर्माण, इंस्टॉलेशन मूवमेंट, परिरक्षण आवश्यकताओं और पर्यावरणीय स्थितियों की जांच की जानी चाहिए।
उपलब्ध वोल्टेज रेंज में 0.38/0.66 केवी, 0.66/1.14 केवी और 1.9/3.3 केवी शामिल हैं, आपूर्ति किए गए विनिर्देश में कंडक्टर क्रॉस-सेक्शन 16 मिमी² से 120 मिमी² तक सूचीबद्ध हैं। उपयुक्त आकार उपकरण लोड, स्वीकार्य वोल्टेज ड्रॉप, केबल की लंबाई और स्थापना स्थितियों पर निर्भर करता है।
बार-बार होने वाला मूवमेंट एक निश्चित-इंस्टॉलेशन केबल की तुलना में मोबाइल माइनिंग केबल पर अलग-अलग यांत्रिक मांग डालता है। मल्टी-स्ट्रैंडेड कॉपर कंडक्टर और रबर निर्माण का उद्देश्य बार-बार झुकने और मरोड़ वाले अनुप्रयोगों के लिए है।
केबल में तांबे-तार ब्रैड और फाइबर का उपयोग करके एक मिश्रित धातु ढाल शामिल है। उच्च-शक्ति वाले विद्युत उपकरणों के पास नियंत्रण सिग्नल ले जाने वाले प्रतिष्ठानों के लिए, परिरक्षण व्यवस्था को उपकरण की ग्राउंडिंग और नियंत्रण-प्रणाली आवश्यकताओं के साथ मेल खाना चाहिए।
बाहरी रबर आवरण को पहनने-प्रतिरोधी, तेल-प्रतिरोधी, ड्रैग-प्रतिरोधी और प्रभाव-प्रतिरोधी के रूप में निर्दिष्ट किया गया है। ये गुण प्रासंगिक हैं जहां केबल को मोबाइल मशीनरी के करीब ले जाया जाता है या बार-बार यांत्रिक संपर्क के संपर्क में लाया जाता है।

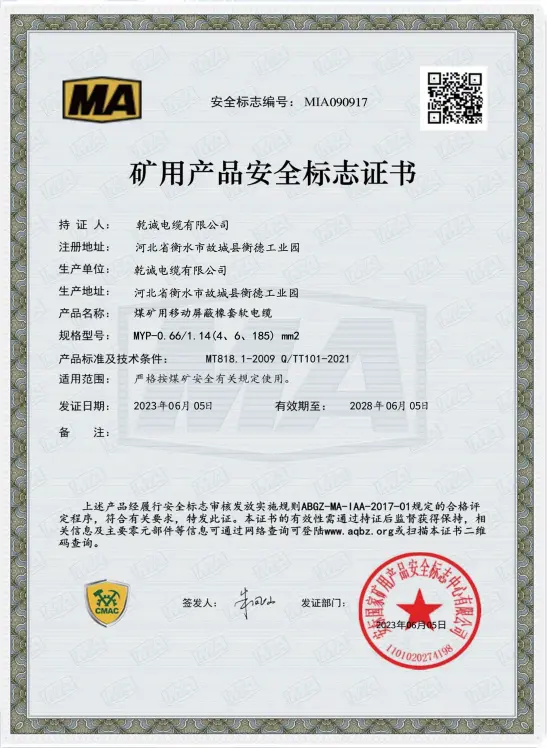

आपूर्ति की गई विशिष्टता एमटी 386 खनन ज्वाला-मंदक आवश्यकताओं के अनुपालन को बताती है, जिसमें लौ को हटाने के बाद स्वयं बुझना भी शामिल है। जब किसी खदान को विशिष्ट प्रमाणीकरण या परीक्षण रिकॉर्ड की आवश्यकता होती है तो परियोजना दस्तावेज और लागू केबल विनिर्देश की जांच की जानी चाहिए।
खनन केबल खरीद के लिए, तकनीकी सत्यापन में उत्पाद मॉडल, रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन, विद्युत परीक्षण आवश्यकताएं और लागू खनन मानक शामिल होने चाहिए। ये विवरण केवल नाममात्र वोल्टेज द्वारा चयन करने के बजाय उपकरण और स्थापना स्थितियों के साथ केबल के मिलान के लिए एक व्यावहारिक आधार प्रदान करते हैं।
कियानचेंग की केबल उत्पादन और निरीक्षण प्रक्रिया को लागू उत्पाद विनिर्देश और परियोजना आवश्यकताओं के अनुसार प्रलेखित किया जा सकता है। जहां आवश्यक हो, खरीद और स्वीकृति प्रक्रिया के हिस्से के रूप में परीक्षण रिकॉर्ड, तकनीकी मापदंडों और अन्य सहायक दस्तावेजों की समीक्षा की जा सकती है।
मल्टी-स्ट्रैंडेड ऑक्सीजन-मुक्त कॉपर कंडक्टर का उद्देश्य मोबाइल उपकरण संचालन के दौरान बार-बार झुकने और मरोड़ को समायोजित करना है। कंडक्टर का आकार आवश्यक विद्युत भार और केबल विनिर्देश के अनुसार चुना जा सकता है।
आपूर्ति किए गए विनिर्देश में समग्र पावर-कोर और नियंत्रण-कोर निर्माण शामिल हैं। यह कॉन्फ़िगरेशन केबल रूटिंग को सरल बना सकता है जहां उपकरण की कनेक्शन आवश्यकताओं के अधीन बिजली और नियंत्रण कनेक्शन दोनों की आवश्यकता होती है।
परिरक्षण संरचना उन प्रतिष्ठानों के लिए प्रासंगिक है जहां बिजली केबल और नियंत्रण सर्किट एक ही मोबाइल उपकरण वातावरण में काम करते हैं। इसकी प्रभावशीलता शील्ड समाप्ति और ग्राउंडिंग सहित संपूर्ण सिस्टम डिज़ाइन पर निर्भर करती है।
रबर सामग्री का उपयोग इन्सुलेशन और बाहरी सुरक्षात्मक परत दोनों के लिए किया जाता है। निर्दिष्ट निर्माण मोबाइल भूमिगत उपकरणों से जुड़ी मांग वाली यांत्रिक स्थितियों के लिए बाहर निकालना, टूटना, टूटना, तेल और प्रभाव के लिए प्रतिरोध प्रदान करता है।
ए: आपूर्ति किए गए विनिर्देश 0.38/0.66 केवी, 0.66/1.14 केवी और 1.9/3.3 केवी के रेटेड वोल्टेज को कवर करते हैं, जिसमें कंडक्टर क्रॉस-सेक्शन 16 मिमी² से 120 मिमी² तक होता है। उपकरण और अनुप्रयोग के अनुसार विशिष्ट मुख्य व्यवस्था और मॉडल की पुष्टि की जानी चाहिए।
ए: केबल तांबे-तार ब्रैड और फाइबर से युक्त एक मिश्रित धातु ढाल का उपयोग करता है। इसका उद्देश्य केबल के भीतर सर्किट को प्रभावित करने वाले विद्युत चुम्बकीय हस्तक्षेप को कम करना है, जबकि समग्र परिरक्षण प्रदर्शन भी सही स्थापना और ग्राउंडिंग पर निर्भर करता है।
ए: शील्डेड कोल शियरर रबर केबल मुख्य रूप से मोबाइल भूमिगत खनन उपकरण और कोयला-खनन कार्य चेहरों से जुड़ा हुआ है। जब वोल्टेज, कंडक्टर आकार, कोर कॉन्फ़िगरेशन और यांत्रिक आवश्यकताएं संगत हों तो कोयला कतरनी और अन्य मोबाइल उपकरणों के लिए इस पर विचार किया जा सकता है।
ए: उपकरण रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर की संख्या और प्रकार, केबल की लंबाई, परिरक्षण आवश्यकताओं, स्थापना विधि और पर्यावरणीय स्थितियों की पुष्टि करें। खनन परियोजनाओं के लिए, उत्पादन या शिपमेंट से पहले आवश्यक मानकों, प्रमाणपत्रों और परीक्षण दस्तावेज़ों की भी पुष्टि की जानी चाहिए।
ए: आपूर्ति किए गए तकनीकी विनिर्देश में कहा गया है कि केबल एमटी 386 खनन लौ-मंदक आवश्यकताओं का अनुपालन करता है और लौ को हटाने के बाद स्वयं बुझ जाता है। किसी भी परियोजना-विशिष्ट प्रमाणीकरण या परीक्षण आवश्यकता की पुष्टि सटीक केबल मॉडल और लागू विनिर्देश के आधार पर की जानी चाहिए।
ए: तकनीकी पैरामीटर और सहायक दस्तावेज चयनित मॉडल और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं। उद्धरण या विनिर्देश समीक्षा के लिए, आवश्यक वोल्टेज, कंडक्टर आकार, कोर कॉन्फ़िगरेशन, मात्रा और अनुप्रयोग की स्थिति प्रदान करना उपयोगी है।
