कियानचेंग से 21/35kV XLPE इंसुलेटेड पावर केबल शहरी पावर-ग्रिड नवीकरण और औद्योगिक-खनन सबस्टेशनों के लिए पावर ट्रांसमिशन जैसी उच्च-वोल्टेज मुख्य ट्रांसमिशन लाइनों की निर्माण आवश्यकताओं को पूरा करता है।
कियानचेंग 21/35kV XLPE इंसुलेटेड पावर केबल। यह दोहरे मानकों GB/T 12706 और IEC 60840 का अनुपालन करता है। 21/35kV के रेटेड वोल्टेज के साथ, यह एक प्रमुख मध्यम और उच्च-वोल्टेज पावर ट्रांसमिशन केबल के रूप में कार्य करता है।
हमारे कारखाने को केबल निर्माण में 20 साल का अनुभव है। यह CNAS-मान्यता प्राप्त परीक्षण प्रयोगशाला से सुसज्जित है। पूर्ण-स्तरीय योग्यताओं को आधिकारिक वेबसाइट पर सत्यापित किया जा सकता है। केबलों का प्रत्येक बैच गुणवत्ता-निरीक्षण रिपोर्ट और फ़ैक्टरी प्रमाणपत्रों के साथ आता है, और सभी योग्यता दस्तावेज़ सत्यापन के लिए उपलब्ध हैं।
सबस्टेशन विस्तार, खनन क्षेत्रों में उच्च-वोल्टेज बिजली-आपूर्ति नवीकरण और शेडोंग क्षेत्र में औद्योगिक पार्कों की समग्र बिजली-वितरण परियोजनाओं के लिए 800000 मीटर से अधिक कियानचेंग 21/35kV एक्सएलपीई इंसुलेटेड पावर केबल की आपूर्ति की गई है। फ़ील्ड ऑपरेशन परीक्षण से यह साबित होता है कि 3 साल के निरंतर फुल-लोड ऑपरेशन के बाद कोई इन्सुलेशन पुराना या ख़राब नहीं हुआ है।
|
नाममात्र कंडक्टर क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
डीसी प्रतिरोध Cu (Ω/किमी) |
डीसी प्रतिरोध अल (Ω/किमी) |
परीक्षण वोल्टेज (kV/5min) |
हवा में एम्पेसिटी-सीयू (ए) |
एम्पासिटी-अल इन एयर (ए) |
सीधे दबी हुई मिट्टी में एम्पैसिटी-सीयू (ए) |
सीधे दबी हुई मिट्टी में एम्पासिटी-अल (ए) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
उच्च शुद्धता वाले ऑक्सीजन-मुक्त कॉम्पैक्ट फंसे हुए तांबे के कंडक्टर। कंडक्टर के मापे गए डीसी प्रतिरोध को सख्ती से राष्ट्रीय-मानक सीमाओं के भीतर रखा जाता है, जिसमें कम प्रवाहकीय हानि होती है। भारी-वर्तमान भार ≤65K के तहत मापी गई तापमान वृद्धि।
एकीकृत ट्रिपल-सह-एक्सट्रूज़न प्रक्रिया द्वारा निर्मित। हवा के अंतराल के बिना इन्सुलेशन की मोटाई एक समान है। यह बिना किसी खराबी के 1 घंटे तक 42kV पावर-फ़्रीक्वेंसी वोल्टेज परीक्षण का सामना कर सकता है। यह कियानचेंग 21/35kV XLPE इंसुलेटेड पावर केबल की मुख्य दबाव-असर संरचना के रूप में कार्य करता है।
आंतरिक अर्ध-प्रवाहकीय ढाल और बाहरी अर्ध-प्रवाहकीय ढाल की संयुक्त संरचना, जो विद्युत-क्षेत्र वितरण को बराबर करती है और स्थानीय विद्युत-क्षेत्र एकाग्रता के कारण होने वाले इन्सुलेशन क्षति को रोकती है।
स्टील-टेप कवच भूमिगत उत्खनन से कुचलने वाले बल और क्षति का प्रतिरोध करता है। एचडीपीई बाहरी आवरण एसिड-क्षार संक्षारण प्रतिरोध और यूवी-एजिंग प्रतिरोध प्रदान करता है, जो कई बिछाने वाले परिदृश्यों के लिए उपयुक्त है: प्रत्यक्ष दफन, नाली स्थापना और केबल-ट्रे रूटिंग।
XLPE क्रॉस-लिंक्ड सामग्री का तापमान प्रतिरोध वर्ग 90℃ है। यह पिघले बिना 5 सेकंड के लिए 250℃ पर अल्पकालिक अधिभार का सामना कर सकता है। लंबे समय तक हेवी-लोड ट्रांसमिशन के तहत इन्सुलेशन मुश्किल से ख़राब होता है, जिससे लाइन-फ़ॉल्ट रखरखाव की आवृत्ति कम हो जाती है।

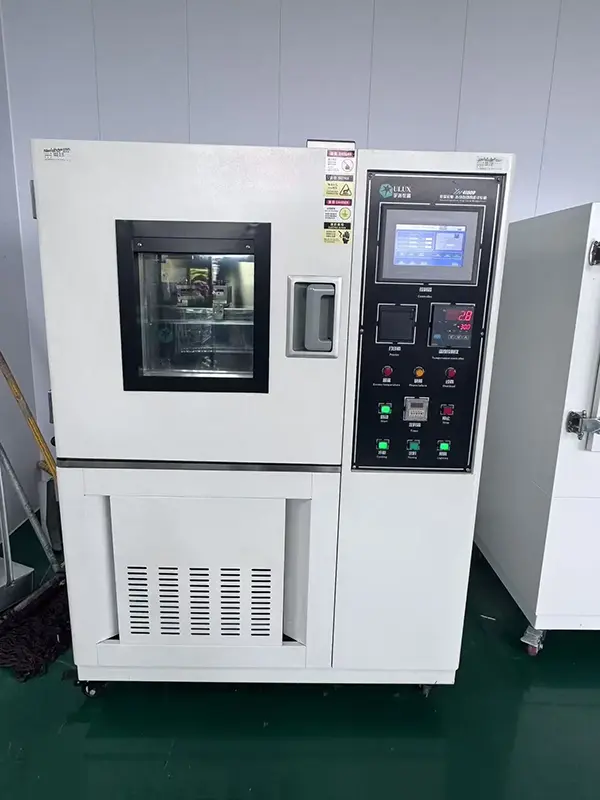

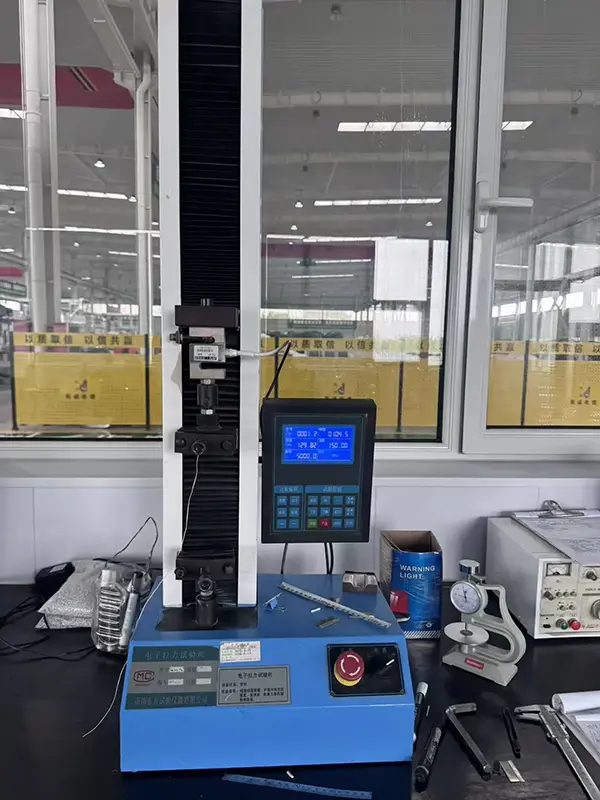

तांबे-सामग्री के आने वाले निरीक्षण से लेकर तैयार-केबल वितरण तक की परीक्षण प्रक्रियाएं। वोल्टेज-प्रतिरोध, आंशिक निर्वहन और थर्मल एजिंग सहित मुख्य परीक्षण डेटा सिस्टम में दर्ज किए जाते हैं। खरीदार बैच नंबरों के माध्यम से सभी मूल परीक्षण डेटा तक पहुंच सकते हैं।
प्रदर्शन कॉम्पैक्ट-निर्मित कंडक्टर 92% से ऊपर भरने का गुणांक प्राप्त करता है। सामान्य ढीले-ढाले केबलों की तुलना में, वास्तविक माप में लाइन वोल्टेज ड्रॉप लगभग 7% कम हो जाता है, जिससे दीर्घकालिक पावर-ग्रिड ऑपरेशन के दौरान बिजली की खपत के नुकसान को बचाया जा सकता है।
अनुकूलन योग्य कियानचेंग 21/35kV XLPE इंसुलेटेड पावर केबल विकल्प: LSZH हैलोजन-मुक्त कम-धुआं म्यान, क्लास-ए ज्वाला-मंदक प्रकार और आग प्रतिरोधी प्रकार, सुरंगों और संलग्न बिजली-वितरण कक्षों जैसी विशेष अग्नि-सुरक्षा कार्य स्थितियों के अनुकूल।
बिछाने से पहले खाई के तल पर महीन रेत का तकिया बिछा दें। बख्तरबंद केबलों की दफन गहराई ≥0.8m। भारी वाहन चलने वाले क्षेत्रों से बचें। बाद में खुदाई के दौरान केबल कटने से रोकने के लिए निर्माण के बाद मार्ग का पूरा चिह्नांकन करें।
सिंगल कियानचेंग 21/35kV XLPE इंसुलेटेड पावर केबल के लिए, झुकने की त्रिज्या केबल के बाहरी व्यास के 15 गुना से कम नहीं होगी। घनी स्टैकिंग के कारण होने वाली ओवरहीटिंग से बचने के लिए मल्टी-केबल व्यवस्था के लिए गर्मी अपव्यय अंतराल आरक्षित करें।
अत्यधिक संक्षारक सीवेज में लंबे समय तक विसर्जन और तेज धूप के तहत असुरक्षित बाहरी संपर्क से बचें। बाहरी आवरण की भंगुर दरार को रोकने के लिए 0℃ से कम तापमान पर बिछाने से पहले केबलों को पहले से गरम करें।
बिछाने का काम पूरा होने के बाद पावर-फ़्रीक्वेंसी वोल्टेज-प्रतिरोधी पुन: परीक्षण किया जाएगा। परीक्षण पास करने के बाद ही पावर-ऑन स्विचिंग की अनुमति दी जाती है। हमारे पेशेवर तकनीशियनों को साइट पर स्वीकृति मार्गदर्शन प्रदान करने के लिए भेजा जा सकता है।
ए: पारंपरिक ढीले फंसे कंडक्टर की तुलना में, कॉम्पैक्ट निर्माण कंडक्टर अंतराल को कम कर सकता है और कम विद्युत प्रतिरोध का समर्थन कर सकता है। यह उच्च-वर्तमान लोडिंग के तहत तापमान वृद्धि को प्रबंधित करने में भी मदद करता है, जो दीर्घकालिक बिजली पारेषण अनुप्रयोगों के लिए उपयोगी है।
ए: एक्सएलपीई इन्सुलेशन का दीर्घकालिक ऑपरेटिंग तापमान 90 ℃ है। शॉर्ट-सर्किट या अल्पावधि अधिभार स्थितियों के तहत, इन्सुलेशन एक निर्दिष्ट छोटी अवधि के लिए 250 ℃ तक तापमान का सामना कर सकता है। वास्तविक परिचालन सीमाओं को लागू केबल मानक और स्थापना शर्तों का पालन करना चाहिए।
ए: आंतरिक और बाहरी अर्ध-प्रवाहकीय परतें इन्सुलेशन के आसपास विद्युत-क्षेत्र वितरण को नियंत्रित करने में मदद करती हैं। कंडक्टर और इन्सुलेशन इंटरफेस पर स्थानीय विद्युत-क्षेत्र एकाग्रता को कम करके, परिरक्षण प्रणाली उच्च-वोल्टेज ऑपरेशन के दौरान स्थिर इन्सुलेशन प्रदर्शन का समर्थन करती है।
उत्तर: आम तौर पर बख्तरबंद निर्माण को प्राथमिकता दी जाती है जहां सीधे दफनाने के लिए अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता होती है। खाई के तल पर एक उपयुक्त रेत का तकिया प्रदान किया जा सकता है, और दफन की गहराई लागू परियोजना विनिर्देश के अनुरूप होनी चाहिए। स्थापना के बाद केबल मार्गों को भी स्पष्ट रूप से चिह्नित किया जाना चाहिए, खासकर उन क्षेत्रों में जहां बाद में खुदाई या वाहन यातायात हो सकता है।
ए: किसी एकल केबल के लिए न्यूनतम झुकने का त्रिज्या उसके बाहरी व्यास से 15 गुना से कम नहीं होना चाहिए, जब तक कि लागू विनिर्देश में अन्यथा न कहा गया हो। जब कई केबल समानांतर में स्थापित की जाती हैं, तो गर्मी अपव्यय के लिए पर्याप्त दूरी बनाए रखी जानी चाहिए। अनावश्यक तापमान वृद्धि को रोकने के लिए अत्यधिक ढेर लगाने से बचना चाहिए।
उत्तर: जब तक चयनित केबल निर्माण को इन वातावरणों के लिए सत्यापित नहीं किया गया है, तब तक अत्यधिक संक्षारक सीवेज और तीव्र धूप के साथ असुरक्षित बाहरी स्थितियों के लंबे समय तक संपर्क से बचना चाहिए। 0℃ से कम परिवेश के तापमान पर स्थापना के लिए, शीथ को भंगुर क्षति के जोखिम को कम करने के लिए उचित प्रीहीटिंग उपाय किए जाने चाहिए।
ए: स्थापना के बाद, आवश्यक विद्युत निरीक्षण और बिजली-आवृत्ति वोल्टेज झेलने का परीक्षण लागू मानक और परियोजना आवश्यकताओं के अनुसार पूरा किया जाना चाहिए। आवश्यक परीक्षण पास करने और इंस्टॉलेशन स्वीकार किए जाने के बाद ही सर्किट को सक्रिय किया जाना चाहिए। परियोजना-विशिष्ट स्वीकृति आवश्यकताओं के लिए तकनीकी सहायता प्रदान की जा सकती है।
