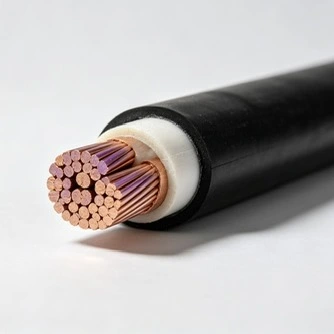

कियानचेंग 12/20kV XLPE इंसुलेटेड पावर केबल का उपयोग विभिन्न 20kV मध्यम-वोल्टेज पावर ट्रांसमिशन के नए निर्माण और नवीकरण परियोजनाओं के लिए किया जाता है। यह दो प्रमुख श्रृंखलाएँ प्रदान करता है: सिंगल-कोर और तीन-कोर कॉपर-कोर YJV और एल्यूमीनियम-कोर YJLV, वैकल्पिक LSZH हैलोजन-मुक्त कम-धुआँ शीथ के साथ। देश और विदेश में नई-ऊर्जा और पावर-ग्रिड बुनियादी ढांचा परियोजनाओं में व्यापक रूप से अपनाया गया। मापित संचालन डेटा और परियोजना मामले सत्यापन के लिए उपलब्ध हैं।
|
नाममात्र कंडक्टर क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
डीसी प्रतिरोध Cu (Ω/किमी) |
डीसी प्रतिरोध अल (Ω/किमी) |
परीक्षण वोल्टेज (kV/5min) |
हवा में एम्पेसिटी-सीयू (ए) |
एम्पासिटी-अल इन एयर (ए) |
सीधे दबी हुई मिट्टी में एम्पैसिटी-सीयू (ए) |
सीधे दबी हुई मिट्टी में एम्पासिटी-अल (ए) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0.524 |
≤0.868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0.387 |
≤0.641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0.268 |
≤0.443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0.193 |
≤0.320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0.153 |
≤0.253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0.124 |
≤0.206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0.0991 |
≤0.164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0.0754 |
≤0.125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0.0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0.0470 |
≤0.0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0.0366 |
≤0.0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0.0283 |
≤0.0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0.0221 |
≤0.0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0.0176 |
≤0.0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0.0151 |
≤0.0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0.524 |
≤0.868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0.387 |
≤0.641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0.268 |
≤0.443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0.193 |
≤0.320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0.153 |
≤0.253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0.124 |
≤0.206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0.0991 |
≤0.164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0.0754 |
≤0.125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0.0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0.0470 |
≤0.0778 |
42 |
640 |
450 |
520 |
440 |
सामान्य केबलों की तुलना में, इसमें कम इन्सुलेशन ढांकता हुआ नुकसान और उत्कृष्ट जल-वृक्ष उम्र बढ़ने का प्रतिरोध होता है। विद्युत-क्षेत्र सांद्रता के कारण होने वाले टूटने के जोखिम से बचने के लिए इन्सुलेशन मोटाई सहिष्णुता को ±0.05 मिमी के भीतर नियंत्रित किया जाता है। इसकी डिज़ाइन की गई आउटडोर सेवा का जीवन 40 वर्ष तक है।
शील्ड लैप दर ≥25%। इसने 10pC से कम आंशिक-डिस्चार्ज स्तर के साथ कड़े उच्च-वोल्टेज प्रतिरोध परीक्षण पास कर लिया है। यह पावर-ग्रिड लोड उतार-चढ़ाव से निपटता है और अप्रत्याशित पावर-आउटेज विफलताओं को काफी हद तक कम करता है।
प्रकाश संप्रेषण ≥70% के साथ आग की स्थिति में कम धुआं, गैर विषैले और संक्षारण मुक्त धुआं। सार्वजनिक परियोजनाओं की आसान अग्नि-सुरक्षा स्वीकृति के लिए चीनी और अंग्रेजी में आईईसी परीक्षण प्रमाणपत्रों के पूरे सेट उपलब्ध हैं।
कॉपर-कोर प्रकार कम दूरी के भारी-भार परिदृश्यों के लिए कम लाइन लॉस प्रदान करते हैं। एल्यूमिनियम-कोर वाईजेएलवी स्व-वजन को 30% तक कम कर देता है, जिससे लंबी दूरी की बिजली ट्रांसमिशन के लिए समग्र परियोजना लागत में प्रभावी ढंग से कटौती होती है।
उद्यम के पास CNAS-मान्यता प्राप्त प्रयोगशाला है। कियानचेंग 12/20kV XLPE इंसुलेटेड पावर केबल के प्रत्येक बैच के लिए संपूर्ण परीक्षण वीडियो संग्रहीत किए गए हैं। केबल ट्रेस करने योग्य क्यूआर-कोड के साथ जुड़े हुए हैं, और ग्राहक ऑन-साइट यादृच्छिक निरीक्षण समर्थित है।
स्थिर इन्सुलेशन संरचना लंबे समय तक संचालन के दौरान नमी के कारण होने वाले टूटने का प्रतिरोध करती है। यह आर्द्र खदान और रासायनिक-संयंत्र स्थितियों में भी स्थिर इन्सुलेशन प्रतिरोध बनाए रखता है और शॉर्ट-सर्किट विफलताओं को कम करता है।
पारंपरिक ज्वाला-मंदक संस्करण ज्वाला के प्रसार को रोकते हैं। कस्टम हैलोजन-मुक्त कम-धुएं वाले वेरिएंट आग में अत्यधिक जहरीले संक्षारक धुएं का उत्पादन नहीं करते हैं, कर्मियों के निकासी मार्ग के लिए दृश्यता की गारंटी देते हैं और घनी आबादी वाले क्षेत्रों के लिए उपयुक्त हैं।
बख्तरबंद प्रकार बाहर निकालना और पत्थर के प्रभाव का विरोध करते हैं। बाहरी आवरण यूवी प्रतिरोधी और एसिड-क्षार-संक्षारण प्रतिरोधी है, जो बाहरी और भूमिगत बिछाने के तहत क्षति को रोकता है और बिजली-रिसाव के खतरों को खत्म करता है।
फोटोवोल्टिक और पवन-ऊर्जा स्टेप-अप सबस्टेशनों के लिए 20kV ऑन-साइट पावर-ट्रांसमिशन लाइनें।
क्षेत्रीय सबस्टेशनों और शहरी पावर-ग्रिड उन्नयन और नवीकरण के लिए मध्यम-वोल्टेज बिजली-आपूर्ति लाइनें।
रासायनिक संयंत्रों और बड़े औद्योगिक पार्कों के लिए 20kV ऑन-साइट बिजली-वितरण प्रणाली।
शहरी सार्वजनिक अवसंरचना रेल पारगमन, भूमिगत व्यापक उपयोगिता सुरंगें, बड़े पैमाने के अस्पताल और वाणिज्यिक परिसर। संलग्न भूमिगत स्थानों के लिए हलोजन-मुक्त कम-धुएं वाले प्रकारों को प्राथमिकता दी जाती है।
कियानचेंग 12/20kV XLPE इंसुलेटेड पावर केबल को केबल ट्रे पर, केबल ट्रेंच, सुरंगों और सुरक्षात्मक नलिकाओं में बिछाया जा सकता है। ढीली मिट्टी में हल्के सीधे दफनाने के लिए बख्तरबंद प्रकारों की सिफारिश की जाती है।
कम तापमान के तहत इन्सुलेशन को टूटने से बचाने के लिए परिवेश का तापमान 0℃ से कम होने पर बिछाने से पहले केबलों को 5℃ से ऊपर प्री-हीट करें।
म्यान को खरोंचने और पानी के प्रवेश से बचने के लिए तारों को तेज किनारों और कोनों से दूर रखें, जिससे जल-वृक्ष की उम्र बढ़ने लगती है।
सिंगल-कोर एसी केबल को कभी भी अकेले स्टील नाली के अंदर स्थापित नहीं किया जाना चाहिए, ताकि एड़ी-करंट हीटिंग को रोका जा सके जो केबल की उम्र बढ़ने को तेज करता है।
ए: डबल-लेयर मेटालिक शील्ड को ≥25% की लैप दर के साथ डिज़ाइन किया गया है, जबकि आंशिक डिस्चार्ज को 10 pC से नीचे नियंत्रित किया जाता है। उच्च-वोल्टेज प्रतिरोध परीक्षण के साथ संयुक्त, परिरक्षण संरचना विद्युत स्थिरता में सुधार करने और ऑपरेशन के दौरान इन्सुलेशन-संबंधी विफलताओं के जोखिम को कम करने में मदद करती है।
ए: एक्सएलपीई इन्सुलेशन में कम ढांकता हुआ नुकसान और स्थिर विद्युत प्रदर्शन होता है। एक समान विद्युत क्षेत्र बनाए रखने और स्थानीय तनाव के जोखिम को कम करने के लिए इन्सुलेशन मोटाई सहिष्णुता को ±0.05 मिमी के भीतर नियंत्रित किया जाता है। शीथ क्षति और पानी के प्रवेश को रोकने सहित उचित स्थापना प्रथाएं, दीर्घकालिक विश्वसनीयता में और सुधार करती हैं।
उत्तर: हाँ. यह फोटोवोल्टिक और पवन-ऊर्जा परियोजनाओं में मध्यम-वोल्टेज विद्युत पारेषण प्रणालियों के लिए उपयुक्त है। कॉपर कंडक्टर संस्करणों को उच्च-लोड अनुप्रयोगों के लिए चुना जा सकता है, जबकि एल्यूमीनियम कंडक्टर YJLV संस्करण लंबी ट्रांसमिशन दूरी के लिए उपयुक्त हैं जहां वजन और लागत नियंत्रण महत्वपूर्ण हैं।
उ: पारंपरिक ज्वाला-मंदक केबल मुख्य रूप से ज्वाला प्रसार को सीमित करने पर ध्यान केंद्रित करते हैं। हलोजन-मुक्त कम-धुआं संस्करण अतिरिक्त लाभ प्रदान करते हैं, जिसमें कम धुआं उत्सर्जन, गैर-संक्षारक दहन गैसें और ≥70% का प्रकाश संप्रेषण शामिल है, जो उन्हें उपयोगिता सुरंगों और सार्वजनिक सुविधाओं जैसे संलग्न क्षेत्रों के लिए उपयुक्त बनाता है।
ए: स्थिर इन्सुलेशन संरचना आर्द्र परिस्थितियों में इन्सुलेशन प्रतिरोध बनाए रखने में मदद करती है और विद्युत दोषों की संभावना को कम करती है। बख्तरबंद संस्करण मांग वाले स्थापना वातावरण में बाहरी दबाव और प्रभाव के खिलाफ अतिरिक्त यांत्रिक सुरक्षा प्रदान करते हैं।
ए: गैर-बख्तरबंद प्रकार आमतौर पर केबल ट्रे, खाइयों, सुरंगों और सुरक्षात्मक नलिकाओं में उपयोग किए जाते हैं जहां यांत्रिक सुरक्षा उपलब्ध होती है। बाहरी क्षति के खिलाफ प्रतिरोध में सुधार के लिए सीधे दफनाने या उच्च यांत्रिक तनाव वाले क्षेत्रों के लिए बख्तरबंद प्रकारों की सिफारिश की जाती है।
ए: एल्यूमीनियम कंडक्टर संस्करण आमतौर पर उनके कम वजन और लागत लाभ के कारण लंबी दूरी की ट्रांसमिशन परियोजनाओं में उपयोग किए जाते हैं। उच्च चालकता या संकेंद्रित भार क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए कॉपर कंडक्टर संस्करणों को प्राथमिकता दी जाती है।
उत्तर: 0℃ से नीचे के तापमान पर, इन्सुलेशन टूटने के जोखिम को कम करने के लिए स्थापना से पहले केबल को 5℃ से ऊपर गर्म करने की सिफारिश की जाती है। बिछाने के दौरान, केबल के प्रदर्शन को बनाए रखने के लिए अत्यधिक झुकने, तेज किनारों और यांत्रिक क्षति से बचें।
