कियानचेंग 26/35kV XLPE इंसुलेटेड पावर केबल इंजीनियरिंग खरीद के लिए पसंदीदा विकल्प है। इसमें स्थिर गुणवत्ता, पूर्ण अनुपालन और उच्च विश्वसनीयता है। इसे 35kV मुख्य पावर ग्रिड के नव-निर्माण के साथ-साथ मौजूदा बिजली आपूर्ति लाइनों के नवीकरण और उन्नयन के लिए व्यापक रूप से लागू किया जाता है।
|
नाममात्र कंडक्टर क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
Cu कंडक्टर का DC प्रतिरोध (Ω/किमी) |
अल कंडक्टर का डीसी प्रतिरोध (Ω/किमी) |
परीक्षण वोल्टेज (kV/5min) |
हवा में Cu की क्षमता (ए) |
वायु में अल की क्षमता (ए) |
सीधे दबी हुई मिट्टी में Cu की क्षमता (ए) |
सीधे दबी हुई मिट्टी में अल की क्षमता (ए) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0.1930 |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0.1530 |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0.0991 |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤0.0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤0.0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0.0221 |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0.0176 |
≤0.0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0.0151 |
≤0.0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0.1930 |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0.1530 |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0.0991 |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0.0470 |
≤0.0778 |
91 |
610 |
485 |
625 |
500 |
झुकने वाली त्रिज्या
सिंगल-कोर केबल के लिए अनुमेय झुकने त्रिज्या: 20 (डी+डी) ±5%
मल्टी-कोर केबल के लिए अनुमेय झुकने का त्रिज्या: 15 (डी+डी) ±5%
डी = केबल का वास्तविक बाहरी व्यास (मिमी)
d = कंडक्टर का वास्तविक व्यास (मिमी)
बिछाने का तापमान
यदि बिछाने का कार्य 0℃ से नीचे किया जाता है तो प्री-हीटिंग अनिवार्य है।
बिछाने की ऊँचाई में अंतर
केबल बिछाने के लिए ऊर्ध्वाधर ऊंचाई के अंतर पर कोई प्रतिबंध नहीं।

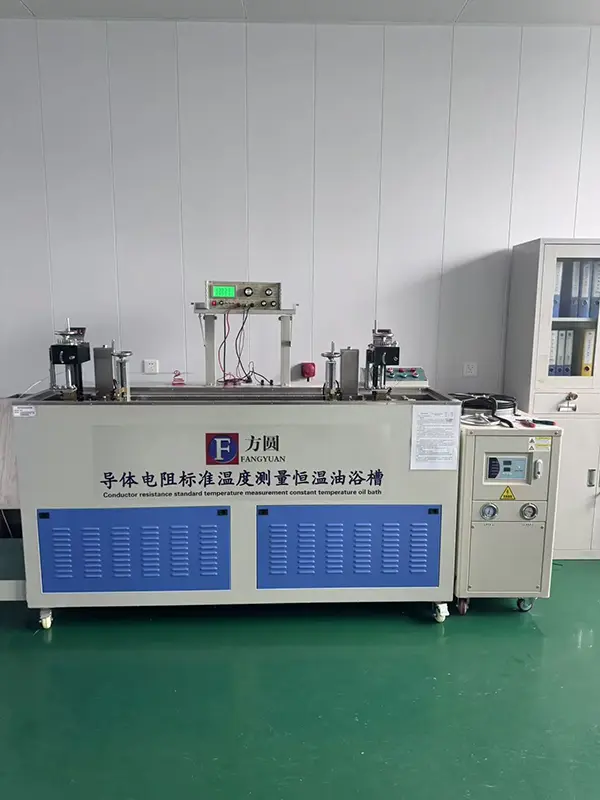

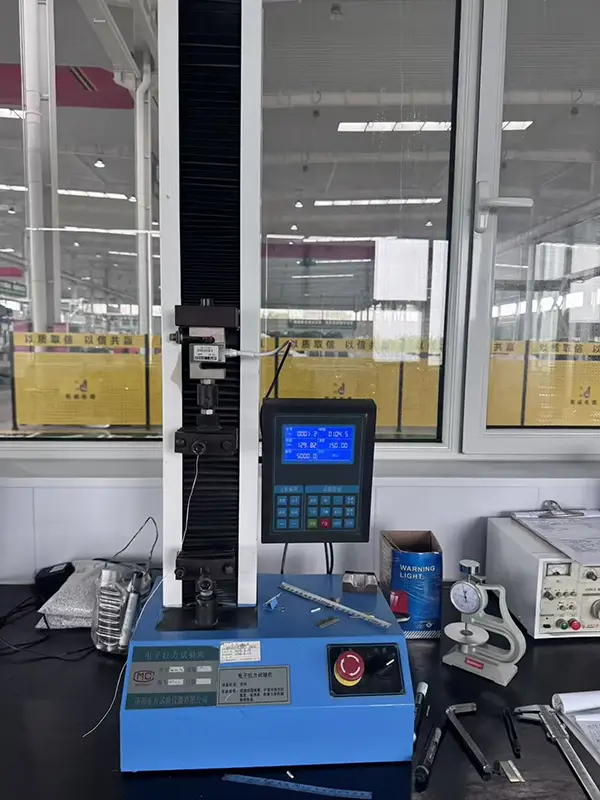

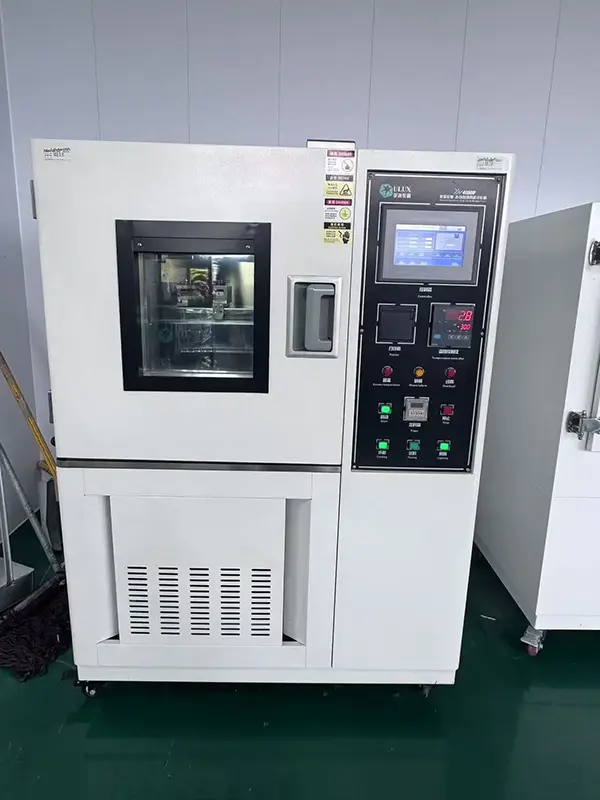

सभी कियानचेंग 26/35kV XLPE इंसुलेटेड पावर केबल्स डिलीवरी से पहले पूर्ण-सेट परीक्षण पूरा करते हैं। सभी प्रयोगशाला परीक्षण परिणाम स्थिर मानकों को पूरा करते हैं, जिससे दीर्घकालिक संचालन के दौरान इन्सुलेशन टूटने और शॉर्ट-सर्किट आग के छिपे जोखिम समाप्त हो जाते हैं।
ज्वाला-मंदक संस्करण प्रभावी रूप से अनुदैर्ध्य लौ प्रसार को रोकते हैं। हैलोजन मुक्त कम धुआं वाले प्रकारों के लिए, दहन के दौरान प्रकाश संप्रेषण 75% से अधिक होता है और इसमें कोई जहरीला और संक्षारक हैलाइड धुआं नहीं होता है। कई शहरी भूमिगत उपयोगिता सुरंग परियोजनाओं ने इस केबल के साथ एक ही बार में अग्नि-पर्यवेक्षण स्वीकृति पारित कर दी है।

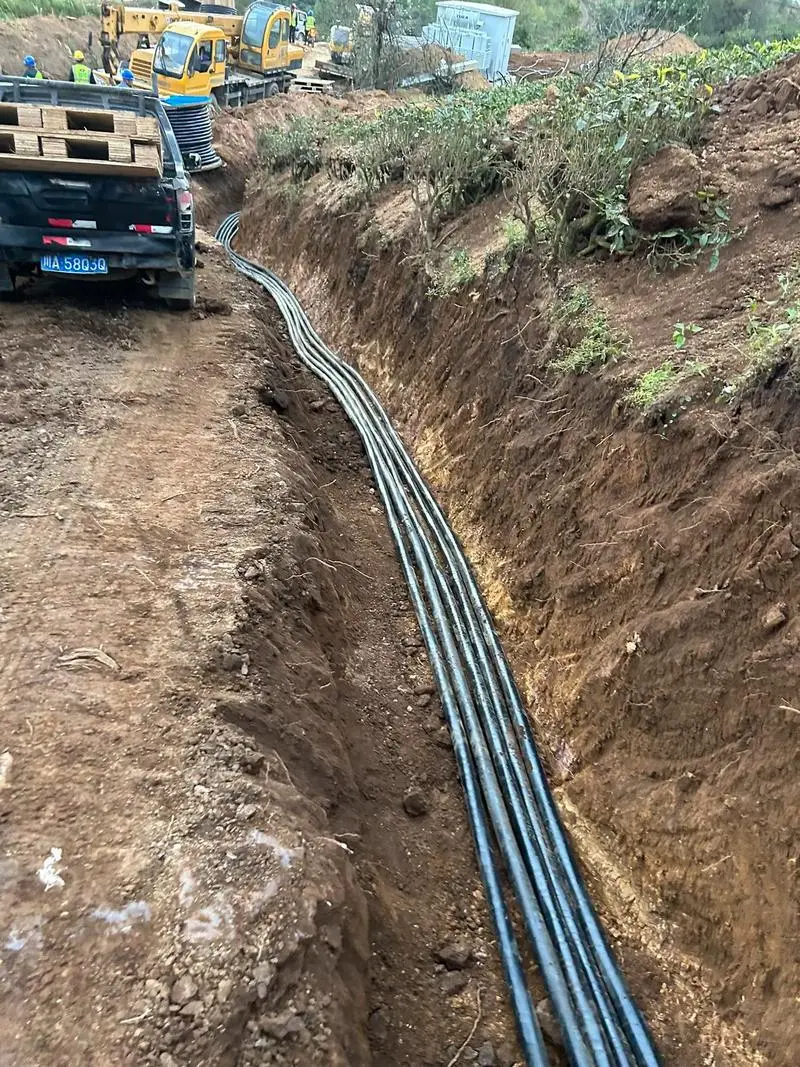

बख्तरबंद संरचना बाहरी उत्खनन बल से कुचलने और खरोंचने का प्रतिरोध करती है। बाहरी आवरण मौसम प्रतिरोधी पीवीसी/पीई सामग्री को अपनाता है। बाहरी खुली हवा और सीधे दफन स्थापना के लिए, यह यूवी विकिरण और एसिड-क्षार मिट्टी के क्षरण के खिलाफ प्रतिरोध प्रदान करता है, जिससे साइट पर निरीक्षण और रखरखाव की आवृत्ति कम हो जाती है।

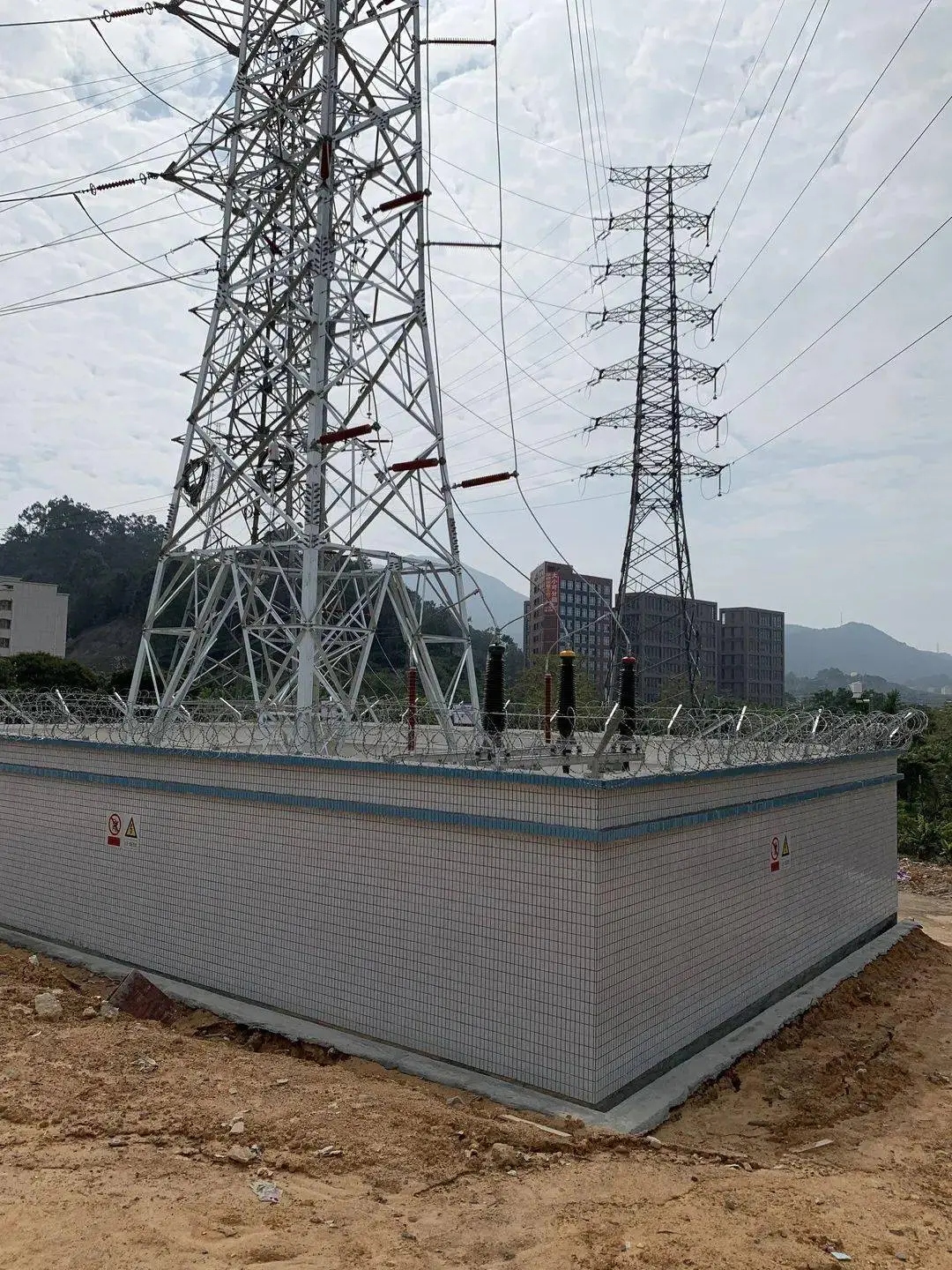

नवीन ऊर्जा क्षेत्र: पवन ऊर्जा और फोटोवोल्टिक परियोजनाओं के लिए 35kV स्टेप-अप सबस्टेशनों के अंदर मुख्य ट्रांसमिशन केबल।
नगरपालिका पावर ग्रिड: शहरी 35kV सबस्टेशनों की नेटवर्किंग और पुरानी हाई-वोल्टेज लाइनों का उन्नयन।
औद्योगिक संयंत्र: बड़े पैमाने पर धातुकर्म, रसायन और खदान अड्डों के लिए उच्च वोल्टेज समर्पित बिजली आपूर्ति लाइनें।
नगर निगम का बुनियादी ढांचा: भूमिगत व्यापक उपयोगिता सुरंगों, रेल पारगमन और बड़े पैमाने पर हब औद्योगिक पार्क जैसे सीमित स्थानों के लिए बिजली वितरण।
उत्तर: इस केबल के लिए ऊर्ध्वाधर बिछाने की ऊंचाई के अंतर पर कोई विशेष सीमा नहीं है। शाफ्ट, ढलानों और पहाड़ी स्थलों सहित महत्वपूर्ण ऊंचाई परिवर्तन वाले प्रतिष्ठानों के लिए इस पर विचार किया जा सकता है, बशर्ते चयनित निर्माण परियोजना की आवश्यकताओं को पूरा करता हो।
उत्तर: हैलोजन-मुक्त कम धुआं वाला संस्करण दहन के दौरान कम धुआं पैदा करता है और संक्षारक हैलोजन युक्त धुएं का उत्सर्जन नहीं करता है। इसकी ऑप्टिकल दृश्यता और कम धुआं वाली विशेषताएं भूमिगत उपयोगिता सुरंगों जैसे संलग्न क्षेत्रों में फायदेमंद हो सकती हैं जहां आग और धुएं की आवश्यकताएं अधिक होती हैं।
ए: बख्तरबंद निर्माण खुदाई के दौरान कुचलने, प्रभाव और क्षति के खिलाफ अतिरिक्त यांत्रिक सुरक्षा प्रदान करता है। चयनित म्यान सामग्री के आधार पर, केबल मिट्टी में यूवी जोखिम और एसिड-क्षार स्थितियों के लिए प्रतिरोध भी प्रदान कर सकता है, जिससे यह बाहरी और सीधे-दबे हुए प्रतिष्ठानों के लिए उपयुक्त हो जाता है जहां ये स्थितियां मौजूद होती हैं।
ए: तैयार केबल उत्पाद और परियोजना आवश्यकताओं के लिए निर्दिष्ट प्रासंगिक विद्युत परीक्षणों से गुजरते हैं। परीक्षण वस्तुओं में इन्सुलेशन और वोल्टेज झेलने वाला प्रदर्शन शामिल हो सकता है, जिससे शिपमेंट और स्थापना से पहले केबल की विद्युत स्थिति को सत्यापित करने में मदद मिलती है।
ए: विशिष्ट अनुप्रयोगों में पवन और फोटोवोल्टिक विद्युत परियोजनाओं के लिए 35 केवी स्टेप-अप सबस्टेशनों के भीतर मुख्य विद्युत पारेषण सर्किट शामिल हैं। केबल को शहरी सबस्टेशन नेटवर्क, हाई-वोल्टेज लाइन नवीकरण और खनन और रासायनिक सुविधाओं के लिए समर्पित बिजली-आपूर्ति सर्किट के लिए भी माना जा सकता है।
उत्तर: जब परिवेश का तापमान 0℃ से कम हो तो सीधे बिछाने की अनुशंसा नहीं की जाती है। जहां कम तापमान की स्थापना अपरिहार्य है, इन्सुलेशन और शीथ में दरार या यांत्रिक क्षति के जोखिम को कम करने के लिए लागू स्थापना आवश्यकताओं के अनुसार केबल को पहले से गरम किया जाना चाहिए।
ए: केबल का उपयोग भूमिगत उपयोगिता सुरंगों, रेल पारगमन सुविधाओं और बड़े औद्योगिक पार्कों जैसे संलग्न इंजीनियरिंग वातावरण में बिजली वितरण के लिए किया जा सकता है। परियोजना के अग्नि-प्रदर्शन, स्थापना और पर्यावरणीय आवश्यकताओं के अनुसार उपयुक्त केबल निर्माण का चयन किया जाना चाहिए।
