उत्पाद मॉडल: बीवीवीबी।

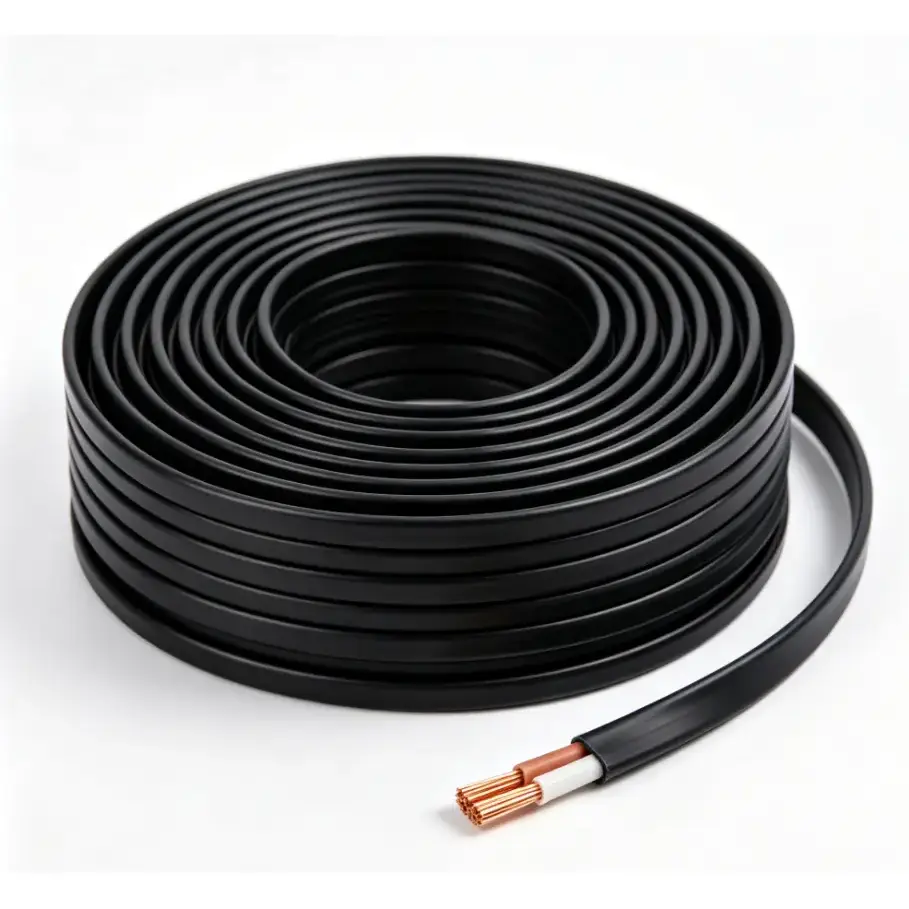

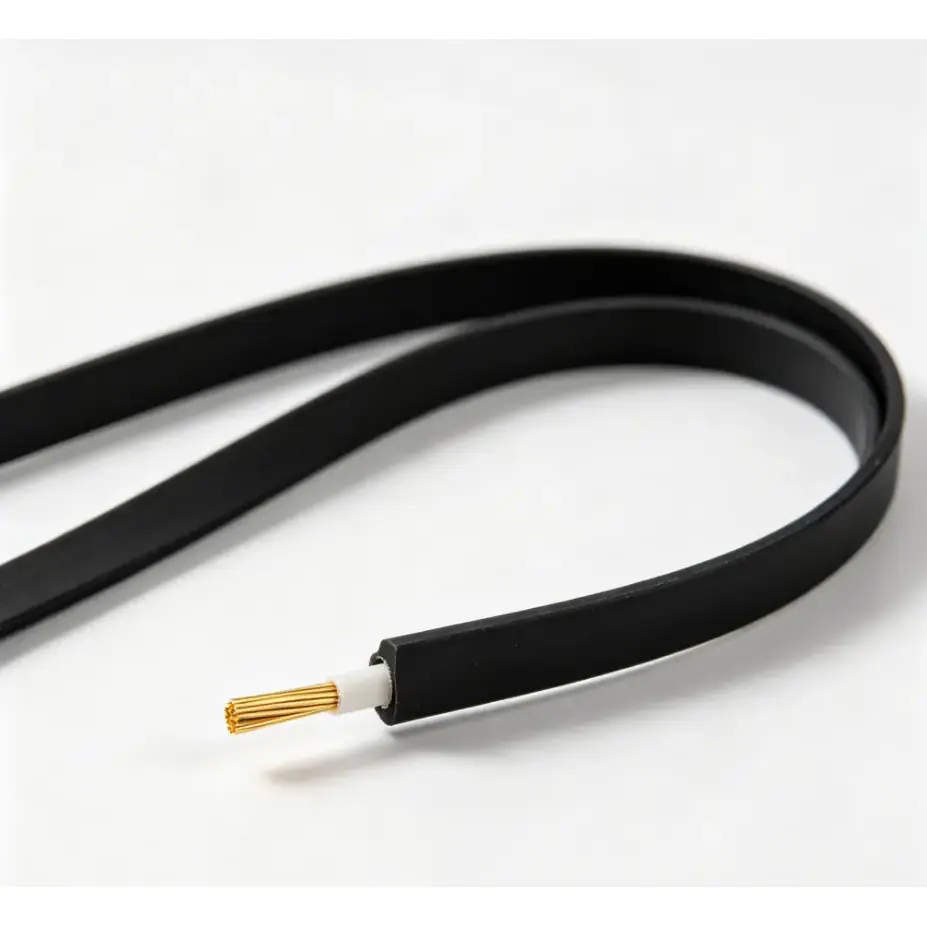

पीवीसी इंसुलेटेड फ्लैट कॉपर वायर एक राष्ट्रीय-मानक बिल्डिंग वायर है जिसे लो-वोल्टेज फिक्स्ड बिछाने वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो 300/500V बिजली वितरण प्रणालियों के लिए उपयुक्त है। यह समानांतर गैर-फंसे कोर निर्माण के साथ उच्च शुद्धता वाले तांबे के कंडक्टर का उपयोग करता है। कंडक्टर पीवीसी इन्सुलेशन और एक बाहरी पीवीसी सुरक्षात्मक आवरण से ढके होते हैं, जो एक कॉम्पैक्ट फ्लैट केबल संरचना बनाते हैं। अच्छी विद्युत चालकता और डबल-लेयर सुरक्षा के साथ, इसका व्यापक रूप से आवासीय सजावट तारों, वाणिज्यिक निर्माण परियोजनाओं और छोटे-उपकरण बिजली कनेक्शन के लिए उपयोग किया जाता है।
|
नाममात्र अनुभाग (मिमी²) |
कंडक्टर संरचना स्ट्रैंड/व्यास |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
औसत बाहरी आयाम (मिमी) |
अधिकतम कंडक्टर प्रतिरोध 20℃ (Ω/किमी) Cu पर |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4(बी) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6(बी) |
7/1.03 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4(बी) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6(बी) |
7/1.03 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |

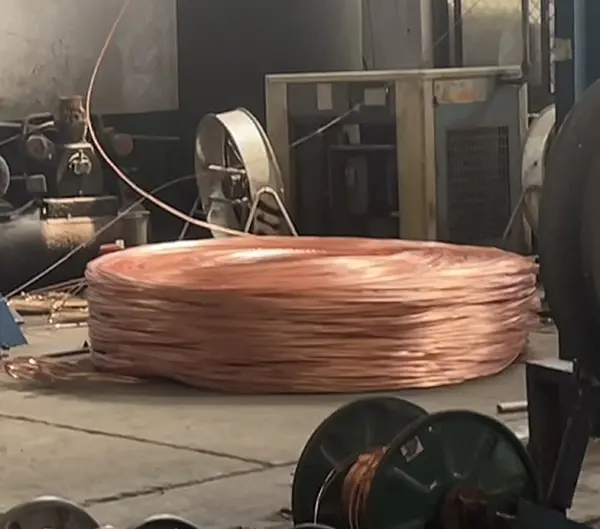

बाजार में कम-अंत वाले फ्लैट तारों में पुनर्नवीनीकरण मिश्रित तांबे या कम आकार के कंडक्टर का उपयोग किया जा सकता है, जो लोड के तहत प्रतिरोध, वोल्टेज ड्रॉप और गर्मी उत्पादन को बढ़ा सकता है। हमारा पीवीसी इंसुलेटेड फ्लैट कॉपर वायर उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करता है और नियंत्रित कंडक्टर क्रॉस-सेक्शन और तैयार लंबाई के साथ लागू राष्ट्रीय मानकों के अनुसार निर्मित होता है। जब वास्तविक भार के लिए सही विनिर्देश का चयन किया जाता है तो पूर्ण और समान कंडक्टर संरचना स्थिर चालकता और वर्तमान-वाहक प्रदर्शन का समर्थन करती है।
कुछ कम लागत वाले उत्पाद कम यांत्रिक शक्ति के साथ पुनर्नवीनीकरण पीवीसी या पतली इन्सुलेशन सामग्री का उपयोग करते हैं, जो कम तापमान पर भंगुर हो सकते हैं या अत्यधिक गर्मी के तहत नरम हो सकते हैं। यह उत्पाद डबल-लेयर इन्सुलेशन और शीथ संरचना के साथ वर्जिन पीवीसी सामग्री का उपयोग करता है, जो झुकने, पहनने और सामान्य तापमान चक्रण के लिए प्रतिरोध प्रदान करता है। यह निर्माण उपयुक्त परिचालन स्थितियों के तहत दीवार-एम्बेडेड और नाली स्थापना के दौरान केबल की सुरक्षा में मदद करता है।
कुछ सामान्य सपाट तारों में कंडक्टर ऑफसेट, असमान इन्सुलेशन मोटाई या असंगत उत्पादन प्रक्रियाओं के कारण घुमाव हो सकता है। उत्पाद नियंत्रित इन्सुलेशन मोटाई और एक फ्लैट फिनिश प्रोफ़ाइल के साथ, कंडक्टरों को केंद्रित और समानांतर में व्यवस्थित रखने के लिए उच्च परिशुद्धता वाले एक-चरण एक्सट्रूज़न मोल्डिंग का उपयोग करता है। यह निर्माण दीवार रूटिंग और अन्य फिक्स्ड वायरिंग इंस्टॉलेशन के दौरान साफ-सुथरा स्वरूप बनाए रखने में मदद करता है।
आवश्यक ज्वाला-मंदक विनिर्देश के बिना साधारण फ्लैट तार बाहरी लौ स्रोत के संपर्क में आने पर जलते रह सकते हैं। अतिरिक्त अग्नि-प्रदर्शन विशेषताओं की आवश्यकता वाले अनुप्रयोगों के लिए ज्वाला-मंदक पीवीसी फॉर्मूलेशन की आपूर्ति की जा सकती है। लागू ज्वाला-मंदक संस्करणों को इग्निशन स्रोत को हटाने के बाद निरंतर जलने को सीमित करने में मदद करने के लिए डिज़ाइन किया गया है, जिसमें विशिष्ट अग्नि-प्रदर्शन ग्रेड और परीक्षण आवश्यकताओं की पुष्टि अनुप्रयोग और गंतव्य-बाज़ार मानकों के अनुसार की जाती है।
पीवीसी इंसुलेटेड फ्लैट कॉपर वायर का उपयोग पूरे घर की रोशनी, सॉकेट सर्किट, रसोई और बाथरूम बिजली कनेक्शन और अन्य आवासीय तारों के लिए किया जाता है। इसकी सपाट प्रोफ़ाइल दीवारों, छतों और फर्शों में छिपी हुई स्थापना के लिए उपयुक्त है, जिससे वायरिंग मार्ग को कॉम्पैक्ट रखने में मदद मिलती है जहां स्थापना स्थान सीमित है।
फ्लैट केबल का उपयोग कार्यालय भवनों, दुकानों, होटलों और अन्य वाणिज्यिक स्थानों में प्रकाश सर्किट, उपकरण बिजली कनेक्शन और डिस्प्ले सर्किट सहित फिक्स्ड वायरिंग के लिए किया जा सकता है। इसका सपाट निर्माण उन क्षेत्रों में रूटिंग को सरल बना सकता है जहां कॉम्पैक्ट वायरिंग व्यवस्था की आवश्यकता होती है।
यह टेबल लैंप, फ़्लोर लैंप, छोटे घरेलू उपकरणों और कुछ छोटे औद्योगिक-नियंत्रण उपकरणों के बिजली कनेक्शन और आंतरिक वायरिंग के लिए उपयुक्त है। लचीला निर्माण कॉम्पैक्ट उपकरण और कनेक्शन बिंदुओं के आसपास मार्ग बनाना आसान बनाता है।
उत्पाद का उपयोग उपयुक्त अर्ध-खुले इनडोर क्षेत्रों जैसे बालकनियों, सीढ़ियों और गलियारों में किया जा सकता है जहां स्थापना वातावरण अपनी निर्दिष्ट शर्तों के भीतर है। इसे लो-वोल्टेज फिक्स्ड वायरिंग के लिए केबल नलिकाओं और पाइपों के माध्यम से भी रूट किया जा सकता है।
कॉम्पैक्ट फ्लैट निर्माण पुराने भवनों में वायरिंग को अपग्रेड करते समय उपयोगी हो सकता है जहां उपलब्ध रूटिंग स्थान सीमित है। यह वायरिंग लेआउट को अपेक्षाकृत कॉम्पैक्ट रखते हुए मौजूदा लो-वोल्टेज सर्किट के प्रतिस्थापन या पुनर्व्यवस्था की अनुमति देता है।
सामान्य मॉडल बीवीवीबी है, जिसका रेटेड वोल्टेज 300/500V है। उत्पादन लागू आईईसी और राष्ट्रीय मानकों के अनुसार किया जाता है, जिसमें आवश्यक अनुप्रयोग के अनुसार विभिन्न कंडक्टर आकार उपलब्ध होते हैं।
उत्पाद विनिर्देश और गंतव्य-बाज़ार आवश्यकताओं के अनुसार प्रासंगिक दस्तावेज़ प्रदान किए जा सकते हैं, जिसमें फ़ैक्टरी निरीक्षण रिकॉर्ड, लागू सीई दस्तावेज़ और उपलब्ध होने पर तीसरे पक्ष की परीक्षण रिपोर्ट शामिल हैं। ऑर्डर देने से पहले आवश्यक प्रमाणीकरण और परीक्षण दस्तावेजों की पुष्टि की जानी चाहिए।
पीवीसी इन्सुलेशन उपयुक्त इनडोर स्थापना स्थितियों के तहत सामान्य नमी, धूल और यांत्रिक टूट-फूट से सुरक्षा प्रदान करता है। इसका उपयोग रसोई और बाथरूम जैसे क्षेत्रों में किया जा सकता है जब वास्तविक वातावरण उत्पाद विनिर्देश के भीतर हो। मानक संस्करण लंबे समय तक प्रत्यक्ष बाहरी सूर्य के प्रकाश के संपर्क के लिए अभिप्रेत नहीं है।
तैयार तार की लंबाई, इन्सुलेशन रंग और मुद्रण आवश्यकताओं के लिए अनुकूलन पर चर्चा की जा सकती है। सामान्य विनिर्देश नियमित ऑर्डर के लिए उपलब्ध हो सकते हैं, जबकि अनुकूलित विनिर्देशों के लिए उत्पादन मात्रा, सामग्री और लीड समय की पुष्टि की आवश्यकता होती है।
सामान्य अनुप्रयोगों में आवासीय आंतरिक वायरिंग, दुकान और वाणिज्यिक सजावट, छोटे-उपकरण बिजली कनेक्शन, प्रकाश सर्किट और गलियारों और इसी तरह के इनडोर क्षेत्रों में फिक्स्ड लो-वोल्टेज वायरिंग शामिल हैं। स्थानीय विद्युत आवश्यकताओं और स्थापना स्थितियों के अनुसार उपयुक्त विनिर्देश का चयन किया जाना चाहिए।
इन्सुलेशन लागू उत्पाद विनिर्देश के अनुसार ज्वाला-मंदक गुणों के साथ पीवीसी सामग्री का उपयोग करता है। यह इनडोर सेवा के दौरान सामान्य उम्र बढ़ने और तापमान परिवर्तन के प्रति प्रतिरोध भी प्रदान करता है। लंबे समय तक यूवी जोखिम या विशिष्ट अग्नि-प्रदर्शन आवश्यकताओं वाले अनुप्रयोगों के लिए, उत्पादन से पहले आवश्यक सामग्री ग्रेड की पुष्टि की जानी चाहिए।
