एल्युमीनियम एक्सएलपीई एफआर लो वोल्टेज पावर केबल की आपूर्ति मूल फैक्ट्री स्टॉक से थोक में की जाती है। यह नागरिक और औद्योगिक बिजली वितरण के लिए एक लागत प्रभावी केबल है। यह लागत लाभ और अग्नि-सुरक्षा मानकों को संतुलित करते हुए, लौ मंदता और अग्नि प्रतिरोध की दोहरी सुरक्षा के साथ हल्के ढांचे को एकीकृत करता है। यह लो-वोल्टेज अग्नि-आपातकालीन सर्किट के लिए पसंदीदा केबल है।
|
नाममात्र क्रॉस-सेक्शन (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
कंडक्टर डीसी प्रतिरोध (Ω/किमी)अल |
परीक्षण वोल्टेज (केवी/5 मिनट) |
हवा में गतिशीलता (ए)-अल (ए)-अल |
सीधे दबी हुई मिट्टी में एम्पैसिटी (ए)-अल |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
एल्युमीनियम-कंडक्टर केबल स्व-वजन को लगभग 30% कम करते हैं, सामग्री, सीमा पार रसद और स्थापना श्रम लागत को कम करते हैं, जो लंबी दूरी की नगरपालिका परियोजनाओं के लिए बुनियादी ढांचे के बजट को नियंत्रित करने में मदद करता है। सरलीकृत आग-प्रतिरोधी संरचनाओं के साथ बाजार में सामान्य एल्यूमीनियम केबलों के विपरीत, यह उत्पाद पूरी तरह से डबल-लेयर अभ्रक आग-प्रतिरोधी परत से सुसज्जित है, जो लागत-प्रदर्शन और अग्नि-सुरक्षा आवश्यकताओं को संतुलित करता है।
एक्सएलपीई इन्सुलेशन को अपनाने से, इसमें उच्च तापमान प्रतिरोध, एसिड-क्षार प्रतिरोध और एंटी-एजिंग प्रदर्शन होता है, जो आउटडोर और केबल-ट्रेंच स्थितियों के तहत लंबे समय तक सेवा जीवन प्रदान करता है और बाद के चरण के रखरखाव और प्रतिस्थापन लागत को कम करता है।

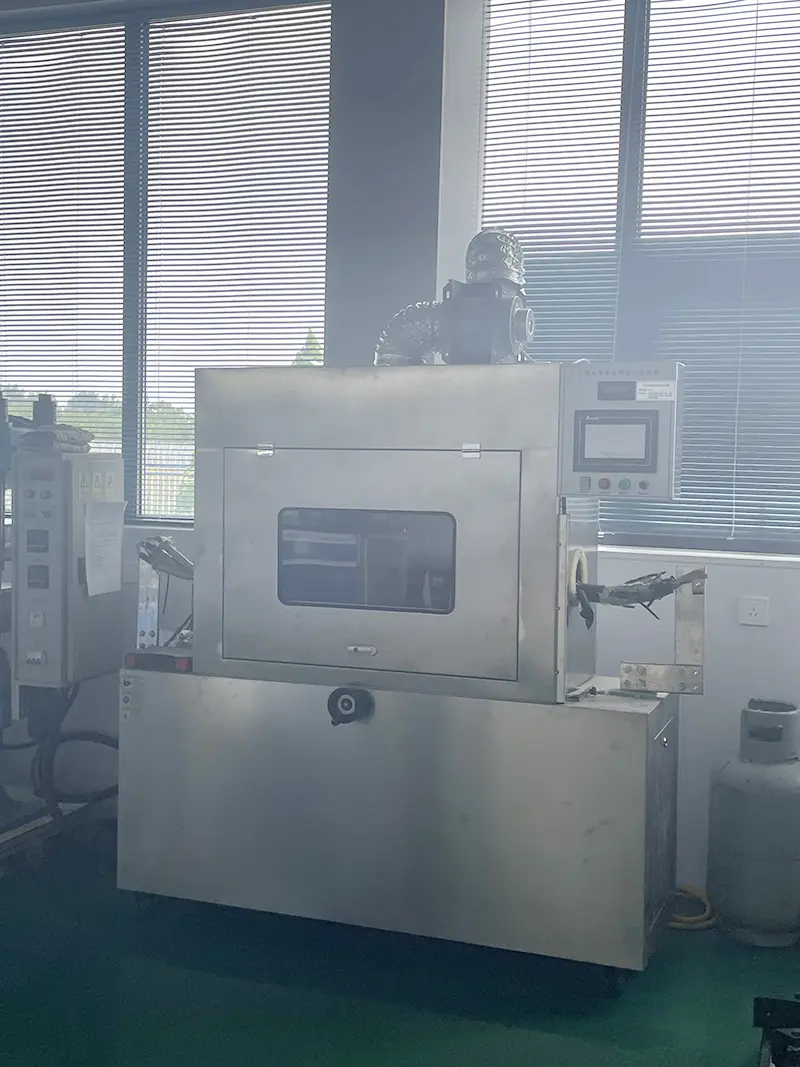

तीसरे पक्ष की प्रयोगशालाओं द्वारा परीक्षण किया गया: यह 750℃ खुली लौ वाले वातावरण में 90 मिनट तक निरंतर बिजली की आपूर्ति बनाए रख सकता है, और लौ हटाने पर बाहरी आवरण तेजी से बुझ जाता है। कई विदेशी अग्नि-नवीकरण परियोजनाओं द्वारा मान्य, यह अग्नि-पर्यवेक्षण स्वीकृति के लिए उच्च पास-थ्रू दर प्राप्त करता है।
एल्यूमिनियम एक्सएलपीई एफआर लो वोल्टेज पावर केबल में अंतर्निहित डबल-लेयर अभ्रक आग प्रतिरोधी संरचना है। उच्च तापमान की स्थिति में, अभ्रक की परत ताप-रोधक अवरोधक बनाने के लिए सिंटर हो जाती है। यह आपातकालीन प्रकाश व्यवस्था, अग्निशमन पंपों और अलार्म उपकरणों के सामान्य संचालन की गारंटी के लिए 750℃ खुली लौ के तहत 90 मिनट तक बिजली की आपूर्ति बनाए रखता है। लौ-मंदक बाहरी आवरण लौ हटाने पर स्वयं बुझ जाता है और केबल ट्रे में आग फैलने से रोकता है। इसका पर्यावरण-अनुकूल ज्वाला-मंदक फॉर्मूलेशन अग्नि परिदृश्यों में दम घुटने के जोखिम को कम करने के लिए कम धुआं, कम विषैले दहन धुएं का उत्पादन करता है और सार्वजनिक भवनों के लिए अग्नि-सुरक्षा कोड का अनुपालन करता है।
उच्च शुद्धता वाले एल्यूमीनियम कंडक्टर स्थिर प्रतिरोधकता प्रदान करते हैं। लंबी अवधि के संचालन के दौरान नियंत्रणीय तापमान वृद्धि के साथ 20℃ डीसी प्रतिरोध को मानक सीमा के भीतर रखा जाता है। एक्सएलपीई इन्सुलेशन में विलक्षणता के बिना एक समान मोटाई होती है। सभी तैयार केबल बिजली-आवृत्ति झेलने-वोल्टेज और इन्सुलेशन-प्रतिरोध परीक्षणों को पास करते हैं और आर्द्र केबल खाइयों और बाहरी ओवरहेड बिछाने जैसी जटिल परिस्थितियों में स्थिर इन्सुलेशन प्रदर्शन बनाए रखते हैं, जिससे बिजली-रिसाव और शॉर्ट-सर्किट दोष कम हो जाते हैं। कई विदेशी नगरपालिका परियोजनाओं में दीर्घकालिक क्षेत्र परीक्षण गैर-मानक एल्यूमीनियम-कंडक्टर केबलों की तुलना में काफी कम सर्किट-विफलता दर दिखाते हैं।
केबल का बाहरी आवरण पहनने-प्रतिरोधी और बाहर निकालना-प्रतिरोधी है, निर्माण के दौरान खींचने और झुकने के दौरान क्षति पहुंचाना आसान नहीं है, जिससे साइट पर बिजली के झटके का खतरा कम हो जाता है। कच्चे माल में कोई भारी धातु खतरनाक पदार्थ नहीं होते हैं और आग में अत्यधिक संक्षारक ग्रिप गैस का उत्पादन नहीं होता है। टिकाऊ अग्निरोधी और अग्नि प्रतिरोधी प्रदर्शन अधिभार या उम्र बढ़ने के कारण होने वाले सहज दहन को रोकता है। यह कई कार्यान्वित परियोजनाओं से सिद्ध दीर्घकालिक सुरक्षित-संचालन रिकॉर्ड के साथ, स्कूलों, अस्पतालों और आवासीय क्षेत्रों सहित उच्च-अधिभोग वाले स्थानों के लिए उपयुक्त है।
1.न्यूनतम परिवेश बिछाने का तापमान ≥0℃। शीथ के टूटने और टूटने से बचाने के लिए कम तापमान की स्थिति में निर्माण से पहले घर के अंदर केबलों को पहले से गर्म करने की सिफारिश की जाती है।
2. लागू परिदृश्य: इनडोर अग्नि-सुरक्षा केबल ट्रे, आउटडोर ओवरहेड बिछाने, केबल ट्रेंच, मिट्टी में हल्के सीधे दफन।
3. लंबे समय तक पानी के अंदर विसर्जन करना प्रतिबंधित है।
4.एल्युमीनियम-कंडक्टर कनेक्शन के लिए विशेष एल्यूमीनियम टर्मिनलों को अपनाया जाना चाहिए। जोड़ों पर ज्वाला-मंदक और आग-प्रतिरोधी प्रदर्शन की गारंटी के लिए जोड़ों को आग प्रतिरोधी गर्मी-सिकुड़ने योग्य आस्तीन से सील किया जाना चाहिए।
5. एकीकृत अग्निरोधक संरचना। फायर-प्रूफ कॉइल सामग्री के साथ साइट पर कोई अतिरिक्त लपेटन की आवश्यकता नहीं है, जिससे निर्माण अवधि प्रभावी रूप से कम हो जाती है।
ए: यह समान विनिर्देश, काटने की सामग्री, रसद और स्थापना श्रम लागत के तांबे-कंडक्टर केबलों की तुलना में लगभग 30% हल्का है। सरलीकृत आग प्रतिरोधी संरचनाओं, लागत और अग्नि-सुरक्षा मानकों को संतुलित करने के साथ बाजार में कुछ एल्यूमीनियम केबलों के विपरीत, यह पूर्ण डबल-लेयर अभ्रक आग प्रतिरोधी परतों को बरकरार रखता है।
उत्तर: तृतीय-पक्ष परीक्षण सत्यापित करते हैं कि यह अग्निशमन पंपों, आपातकालीन प्रकाश व्यवस्था और अन्य उपकरणों को चालू रखने के लिए 750℃ खुली लौ वाले वातावरण में 90 मिनट तक निरंतर बिजली आपूर्ति बनाए रख सकता है। लौ हटाने के बाद म्यान स्वयं तेजी से बुझ जाता है, जिससे परियोजना अग्नि-सुरक्षा स्वीकृति की सुविधा मिलती है।
ए: एक्सएलपीई इन्सुलेशन में उच्च तापमान प्रतिरोध, एसिड-क्षार प्रतिरोध और एंटी-एजिंग प्रदर्शन शामिल हैं। यह लंबे समय तक सेवा जीवन के साथ बाहरी और केबल-ट्रेंच वातावरण के अनुकूल होता है और बाद के चरण के रखरखाव और केबल प्रतिस्थापन के लिए निवेश को कम करता है।
ए: उच्च शुद्धता वाले एल्यूमीनियम कंडक्टरों का डीसी प्रतिरोध नियंत्रणीय तापमान वृद्धि के साथ मानकों का अनुपालन करता है। एक्सएलपीई इन्सुलेशन में एक समान मोटाई होती है। तैयार केबल बिजली-आवृत्ति झेलने-वोल्टेज और इन्सुलेशन-प्रतिरोध परीक्षण पास करते हैं। नमी और ओवरहेड बिछाने की स्थिति में इन्सुलेशन प्रदर्शन स्थिर रहता है, जिससे बिजली के रिसाव और शॉर्ट-सर्किट का खतरा कम हो जाता है।
ए: बिछाने का परिवेश तापमान 0℃ से कम नहीं होना चाहिए। कम तापमान वाले निर्माण के लिए प्री-हीटिंग की सिफारिश की जाती है। यह ट्रे बिछाने, ओवरहेड इंस्टॉलेशन, केबल-ट्रेंच बिछाने और हल्के प्रत्यक्ष दफन का समर्थन करता है। लंबे समय तक पानी के भीतर विसर्जन की अनुमति नहीं है।
ए: कनेक्शन के लिए विशेष एल्यूमीनियम टर्मिनलों का चयन किया जाना चाहिए। जोड़ों पर अग्निरोधी और आग प्रतिरोधी प्रदर्शन की गारंटी के लिए जोड़ों को आग प्रतिरोधी गर्मी-सिकुड़ने योग्य आस्तीन से सील किया जाना चाहिए। तांबे के टर्मिनलों का उपयोग सीधे प्रतिस्थापन में नहीं किया जाएगा।
ए: केबल एकीकृत अग्निरोधी संरचना को अपनाता है। किसी अतिरिक्त ऑन-साइट फायर-प्रूफ कॉइल रैपिंग की आवश्यकता नहीं है, जिससे कार्य प्रक्रियाएं सरल हो जाएंगी और समग्र निर्माण अवधि कम हो जाएगी।
उत्तर: म्यान घिसाव-प्रतिरोधी और बाहर निकालना-प्रतिरोधी है और खींचने और झुकने के दौरान आसानी से क्षतिग्रस्त नहीं होता है। कच्चे माल में कोई भारी धातु नहीं होती है और यह कम धुआं, कम विषैला दहन धुआं पैदा करता है। यह अधिभार और उम्र बढ़ने के कारण होने वाले सहज दहन का प्रतिरोध करता है, जिससे यह अस्पतालों, स्कूलों और आवासीय क्षेत्रों जैसे स्थानों के लिए उपयुक्त हो जाता है।
