मॉडल: MYJV, MYJV22.

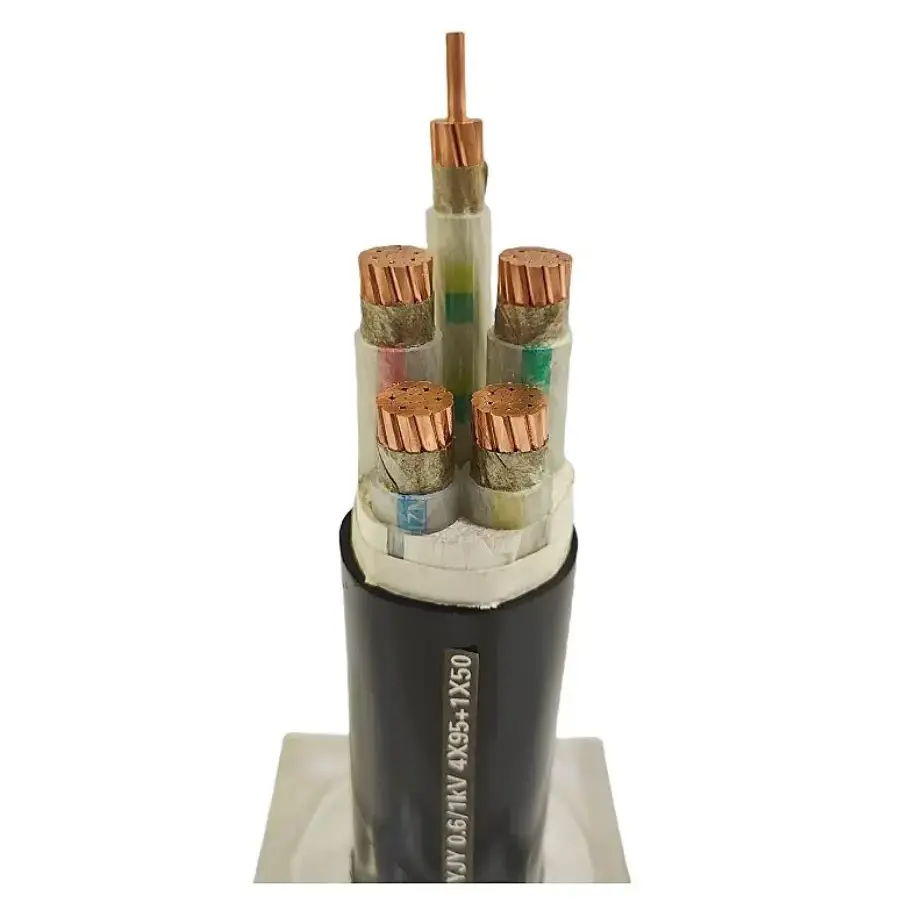

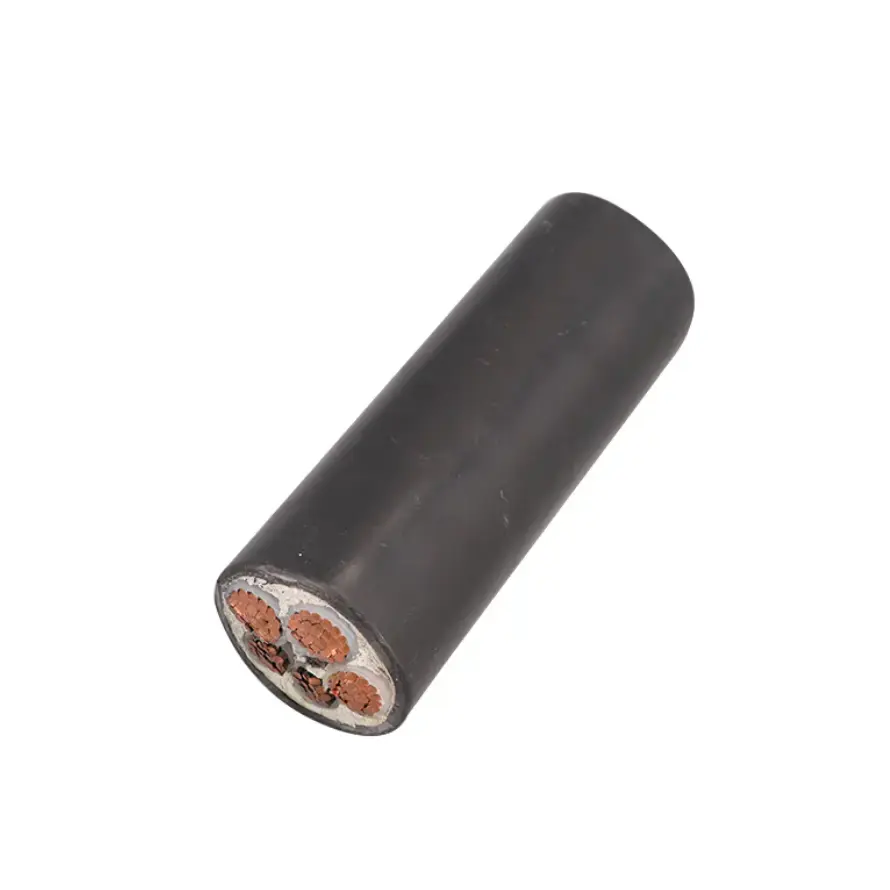

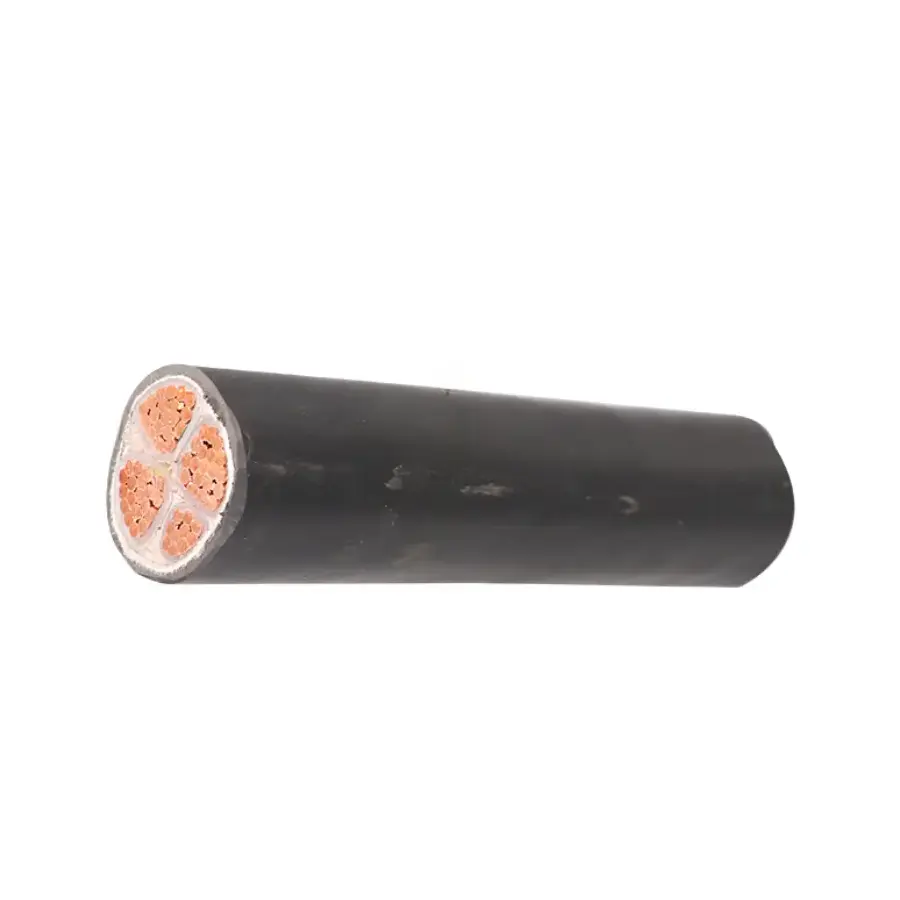

एक्सएलपीई इंसुलेटेड माइनिंग पावर केबल एमटी/टी 818.13-2009 के अनुरूप है, जिसमें उच्च शुद्धता वाले ऑक्सीजन-मुक्त तांबे के कंडक्टर, एक्सएलपीई क्रॉस-लिंक्ड इन्सुलेशन और एक लौ-रिटार्डेंट पीवीसी शीथ है। रेटेड वोल्टेज 0.6/1kV से 8.7/10kV तक होता है, जिसका दीर्घकालिक ऑपरेटिंग तापमान 90℃ होता है। केबल भूमिगत और खुले गड्ढे वाली कोयला खदानों में निश्चित बिजली वितरण के लिए है। यह स्थिर स्थापना के लिए है और इसका उपयोग उन मोबाइल उपकरणों पर नहीं किया जाना चाहिए जिन्हें लगातार खींचने या बार-बार झुकने की आवश्यकता होती है।
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
तकनीकी सूचकांक |
|
|
संरचना विन्यास |
कंडक्टर सामग्री |
उच्च शुद्धता ऑक्सीजन मुक्त तांबा; सिंगल-कोर सॉलिड कंडक्टर/मल्टी-स्ट्रैंडेड फ्लेक्सिबल कंडक्टर में उपलब्ध है |
|
|
कंडक्टर क्रॉस-सेक्शन |
2.5 मिमी²～300 मिमी² |
|
|
|
इन्सुलेशन परत |
एक्सएलपीई क्रॉस-लिंक्ड पॉलीथीन इन्सुलेशन |
|
|
|
कवच परत (वैकल्पिक) |
स्टील-टेप कवच |
|
|
|
बाहरी आवरण |
पीवीसी पॉलीविनाइल क्लोराइड म्यान; तेल-प्रतिरोधी, एसिड-क्षार-प्रतिरोधी और ज्वाला-मंदक |
|
|
|
कोर विन्यास |
3-कोर या 3+1-कोर वैकल्पिक |
|
|
|
विद्युत प्रदर्शन |
रेटेड वोल्टेज |
0.6/1 केवी～8.7/10 केवी |
|
|
पावर-फ़्रीक्वेंसी वोल्टेज झेलना |
5 मिनट के भीतर बिना ब्रेकडाउन के एसी वोल्टेज परीक्षण पास करें |
|
|
|
कंडक्टर डीसी प्रतिरोध |
एमटी 818 या जीबी/टी 3956 मानकों की आवश्यकताओं को पूरा करता है |
|
|
|
ज्वाला-मंदक प्रदर्शन |
अग्नि-प्रतिरोध ग्रेड |
खदान की कामकाजी परिस्थितियों के लिए अग्नि-प्रतिरोध आवश्यकताओं को पूरा करता है; अल्पकालिक उच्च तापमान वाले वातावरण में विश्वसनीय पावर-ऑन |
|
|
ज्वाला-मंदक ग्रेड |
एमटी 386 खदान-प्रयुक्त ज्वाला-मंदक मानक का अनुपालन करता है; लौ हटाने पर स्वतः बुझ जाना |
|
एक्सएलपीई इन्सुलेशन में 90 ℃ का निर्दिष्ट दीर्घकालिक ऑपरेटिंग तापमान होता है, जिसमें 250 ℃ तक की छोटी अवधि का शॉर्ट-सर्किट तापमान होता है। पीवीसी इन्सुलेशन की तुलना में, एक्सएलपीई निश्चित पावर सर्किट के लिए उच्च तापमान रेटिंग प्रदान करता है जहां कंडक्टर लोडिंग और परिवेश स्थितियों पर एक साथ विचार करने की आवश्यकता होती है।
कंडक्टर उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे से बना है और केबल विनिर्देश के अनुसार ठोस या फंसे हुए निर्माण में उपलब्ध है। कंडक्टर क्रॉस-सेक्शन, कोर व्यवस्था और रेटेड वोल्टेज को कनेक्टेड लोड, ट्रांसमिशन दूरी और स्थापना स्थितियों से मेल खाना चाहिए। डीसी कंडक्टर प्रतिरोध की जांच लागू एमटी 818 या जीबी/टी 3956 आवश्यकताओं के अनुसार की जाती है।
बाहरी आवरण केबल को बाहरी सुरक्षा प्रदान करता है और खनन अनुप्रयोगों के लिए ज्वाला-मंदक गुणों को शामिल करता है। आपूर्ति की गई विशिष्टता तेल और एसिड-क्षार जोखिम के प्रतिरोध की भी पहचान करती है। उपयुक्त आवरण निर्माण की पुष्टि करते समय वास्तविक रासायनिक जोखिम, पानी की स्थिति, तापमान और यांत्रिक तनाव पर विचार किया जाना चाहिए।
उन प्रतिष्ठानों के लिए जहां अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता होती है, स्टील-टेप बख्तरबंद निर्माण उपलब्ध है। इसलिए MYJV22 को इसकी कवच परत द्वारा निहत्थे MYJV निर्माण से अलग किया गया है। अंतिम निर्माण का चयन बिछाने की विधि, यांत्रिक जोखिम और लागू परियोजना विनिर्देश के अनुसार किया जाना चाहिए।

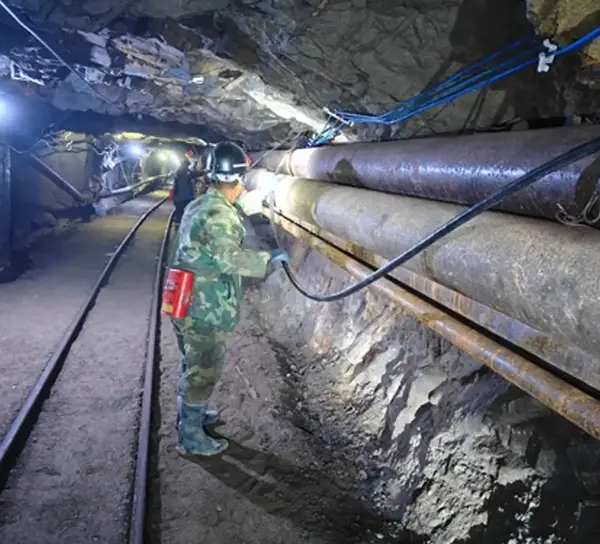

यह केबल रेंज निरंतर मोबाइल सेवा के बजाय निश्चित बिजली वितरण के लिए है। विशिष्ट अनुप्रयोगों में भूमिगत मुख्य सड़क मार्ग, इलेक्ट्रोमैकेनिकल कक्ष, निश्चित पंप सिस्टम, वेंटिलेशन उपकरण, कन्वेयर पावर सर्किट और अन्य स्थिर खदान बिजली-वितरण बिंदु शामिल हैं।
भूमिगत स्थापनाओं के लिए, केबल विनिर्देश को रेटेड वोल्टेज, लोड वर्तमान, स्थापना मार्ग, परिवेश तापमान, नमी जोखिम और उपलब्ध यांत्रिक सुरक्षा के विरुद्ध जांचा जाना चाहिए। जहां केबल को प्रभाव या संपीड़न के उच्च जोखिम वाले क्षेत्रों से होकर गुजारा जाता है, वहां एक बख्तरबंद निर्माण पर विचार किया जा सकता है।
खुले गड्ढे वाली खदानों में फिक्स्ड सर्किट में बाहरी जोखिम, धूल, बारिश और तापमान में बदलाव शामिल हो सकते हैं। केबल चयन में आवश्यक वोल्टेज स्तर, कंडक्टर आकार और बिछाने की व्यवस्था के साथ-साथ इन पर्यावरणीय स्थितियों को भी ध्यान में रखना चाहिए।
कोयला-वाशिंग प्लांट, पंप रूम, वेंटिलेशन सिस्टम और अन्य सहायक सुविधाओं के लिए निश्चित पावर सर्किट उपकरण लोड और वितरण दूरी के अनुसार निर्दिष्ट किए जा सकते हैं। सभी खदान सुविधाओं के लिए एक विशिष्टता लागू करने के बजाय वास्तविक वातावरण के लिए केबल निर्माण की जाँच की जानी चाहिए।
ऑर्डर देने से पहले, आवश्यक रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर की संख्या, कवच निर्माण, केबल की लंबाई और स्थापना विधि की पुष्टि की जानी चाहिए। लंबे बिजली-आपूर्ति मार्गों के लिए, अपेक्षित भार के साथ वोल्टेज ड्रॉप और कंडक्टर प्रतिरोध पर भी विचार किया जाना चाहिए।

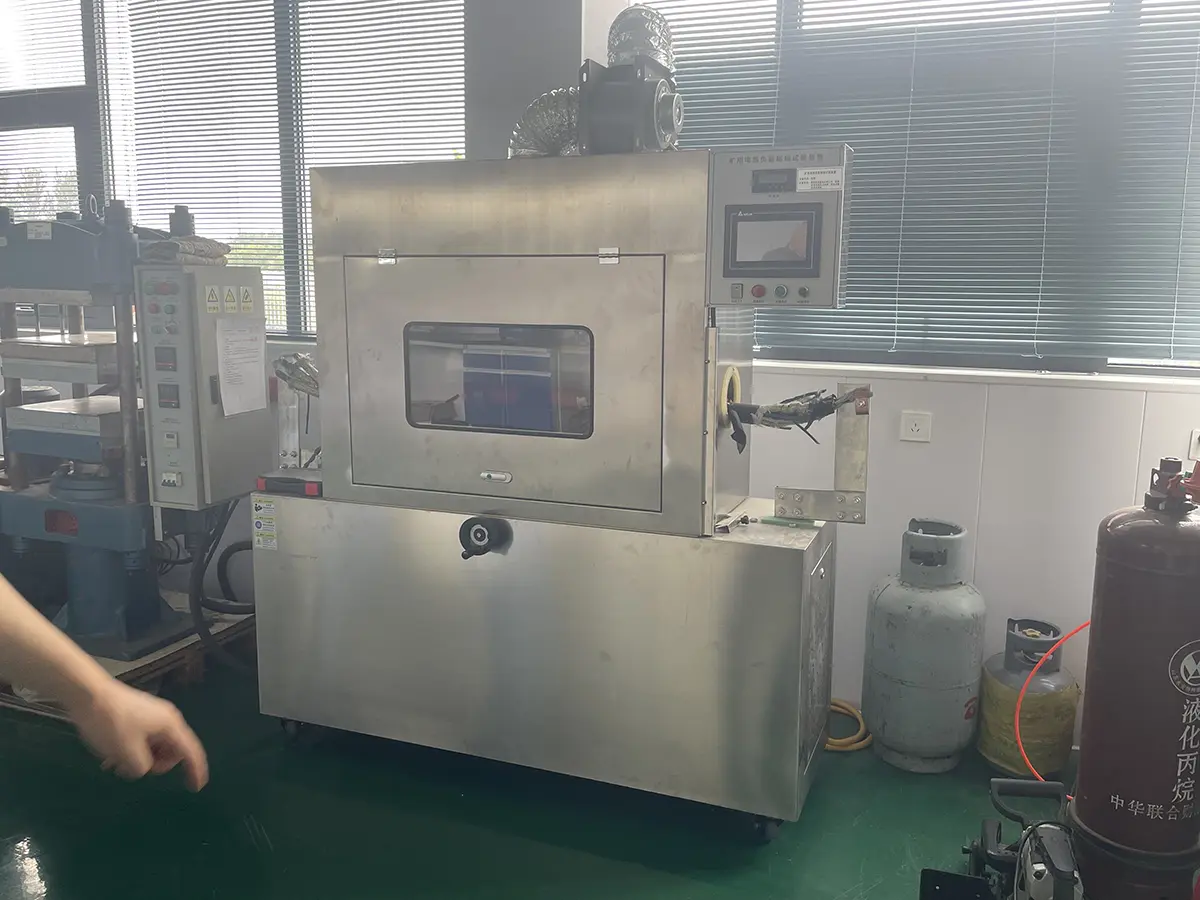

आने वाले निरीक्षण के लिए, उत्पाद मॉडल और केबल निर्माण को खरीद विनिर्देश के विरुद्ध जांचा जा सकता है। परियोजना की आवश्यकताओं के आधार पर, दस्तावेज़ीकरण और परीक्षण रिकॉर्ड में कंडक्टर प्रतिरोध, इन्सुलेशन-संबंधित परीक्षण, वोल्टेज झेलने वाले परिणाम और लौ-मंदक परीक्षण रिकॉर्ड शामिल हो सकते हैं। जहां खदान-विशिष्ट प्रमाणीकरण या अतिरिक्त निरीक्षण दस्तावेजों की आवश्यकता होती है, उत्पादन और शिपमेंट से पहले इनकी पुष्टि की जानी चाहिए।
ए: उत्पाद एमटी/टी 818.13-2009 के अनुसार निर्दिष्ट है, जहां लागू हो वहां जीबी/टी 3956 के संदर्भ में कंडक्टर आवश्यकताओं के साथ। किसी प्रोजेक्ट के लिए आवश्यक सटीक मानक और दस्तावेज़ीकरण की पुष्टि चयनित मॉडल और रेटेड वोल्टेज के विरुद्ध की जानी चाहिए।
ए: सूचीबद्ध रेटेड-वोल्टेज रेंज 0.6/1 केवी से 8.7/10 केवी है, जबकि तकनीकी तालिका 2.5 मिमी² से 300 मिमी² तक कंडक्टर क्रॉस-सेक्शन सूचीबद्ध करती है। चयनित केबल विनिर्देश के आधार पर सटीक संयोजन के साथ कोर कॉन्फ़िगरेशन 3-कोर या 3+1-कोर हो सकता है।
उत्तर: MYJV XLPE-इंसुलेटेड, पीवीसी-शीथेड निर्माण को संदर्भित करता है, जबकि MYJV22 स्टील-टेप आर्मोरिंग जोड़ता है। बख्तरबंद संस्करण पर विचार किया जाता है जहां स्थापना के लिए अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता होती है। उपयुक्त निर्माण केबल मार्ग और बिछाने की स्थिति पर निर्भर करता है।
उत्तर: नहीं। यह केबल स्थिर स्थापना और निश्चित बिजली वितरण के लिए है। लगातार खींचने, बार-बार झुकने या अन्य मोबाइल सेवा से जुड़े उपकरण को आमतौर पर उस परिचालन स्थिति के लिए विशेष रूप से निर्दिष्ट लचीली खनन केबल की आवश्यकता होती है।
ए: आवश्यक जानकारी में आम तौर पर रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन, केबल लंबाई, मात्रा, स्थापना विधि और एप्लिकेशन उपकरण शामिल होते हैं। यदि परियोजना को विशिष्ट प्रमाणीकरण, निरीक्षण रिकॉर्ड, पैकिंग आवश्यकताएं या तकनीकी दस्तावेजों की आवश्यकता है, तो इन्हें भी पूछताछ में बताया जाना चाहिए।
ए: खरीद विनिर्देश के अनुसार केबल मॉडल, रेटेड वोल्टेज, कंडक्टर आकार, कोर कॉन्फ़िगरेशन, कवच प्रकार और केबल लंबाई की जांच करें। परियोजना के आधार पर, स्वीकृति से पहले प्रासंगिक विद्युत परीक्षण परिणाम, कंडक्टर प्रतिरोध डेटा, वोल्टेज झेलने वाले रिकॉर्ड, लौ-मंदक दस्तावेज और आवश्यक प्रमाणपत्रों की समीक्षा करें।
निश्चित खदान बिजली-वितरण प्रणालियों के लिए, एक्सएलपीई इंसुलेटेड माइनिंग पावर केबल का चयन विद्युत भार, रेटेड वोल्टेज, स्थापना विधि और पर्यावरणीय स्थितियों के अनुसार किया जाना चाहिए। निरंतर गति से जुड़े अनुप्रयोगों के लिए, उपकरण की यांत्रिक आवश्यकताओं से मेल खाने के लिए केबल निर्माण की अलग से समीक्षा की जानी चाहिए।
