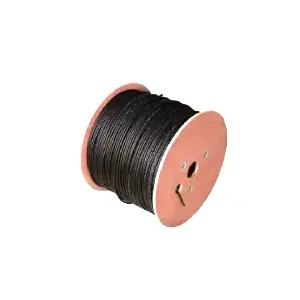

कियानचेंग पीवी1-एफ सोलर डीसी केबल फोटोवोल्टिक पावर स्टेशन इंजीनियरिंग के लिए खरीदा गया है, जो फोटोवोल्टिक मॉड्यूल पक्ष पर डीसी ट्रांसमिशन वायरिंग निर्माण के लिए उपयुक्त है। यह उत्कृष्ट यूवी-प्रतिरोध, उच्च-निम्न तापमान प्रतिरोध, एसिड-क्षार संक्षारण प्रतिरोध, अधिभार प्रतिरोध, पहनने-प्रतिरोध और संक्षारण-विरोधी प्रदर्शन प्रदान करता है। विभिन्न कठोर फोटोवोल्टिक कामकाजी परिस्थितियों के अनुकूल, यह लंबी सेवा जीवन के साथ सुरक्षित और स्थिर सिस्टम संचालन सुनिश्चित करता है।
|
कोर की संख्या × नाममात्र क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
नाममात्र इन्सुलेशन मोटाई (मिमी) |
नाममात्र म्यान मोटाई (मिमी) |
अधिकतम माध्य बाहरी व्यास (मिमी) |
20℃ (MΩ・km) पर न्यूनतम इन्सुलेशन प्रतिरोध |
90℃ (MΩ・km) पर न्यूनतम इन्सुलेशन प्रतिरोध |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

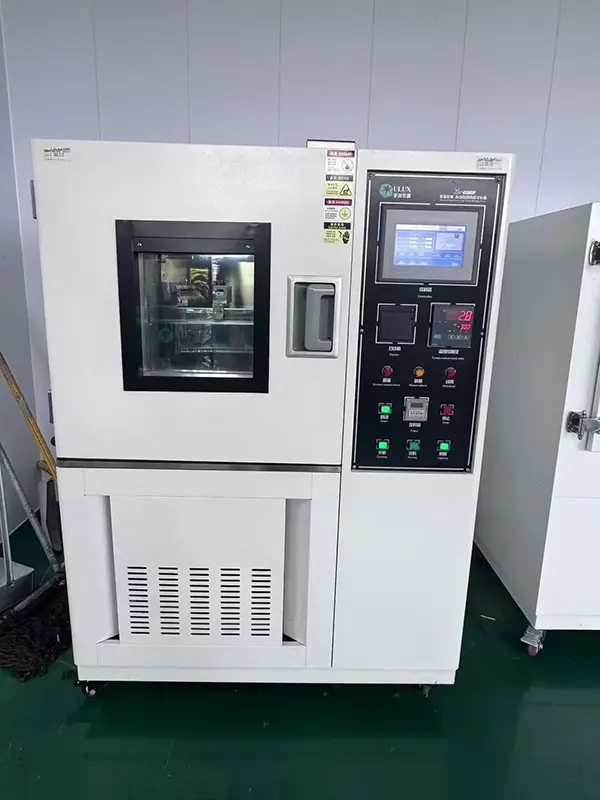

कियानचेंग पीवी1-एफ सोलर डीसी केबल राष्ट्रीय मानक से बेहतर प्रतिरोध और पूर्ण-लोड स्थिति के तहत कम तापमान-वृद्धि के साथ टिनयुक्त लचीले तांबे के कंडक्टर को अपनाता है। इसने एंटी-एजिंग और क्रैक-प्रतिरोध के लिए यूवी-एजिंग परीक्षण पास कर लिया है। मिलावट से बचने के लिए कच्चे माल और परीक्षण डेटा को सत्यापित किया जा सकता है।
साधारण फोटोवोल्टिक केबल कम तापमान पर टूटने लगते हैं। यह उत्पाद -40℃ बेंडिंग परीक्षण पास कर चुका है और ठंडे क्षेत्रों में निर्माण के दौरान क्षति का प्रतिरोध करता है। आवरण ओजोन-प्रतिरोधी, तेल-प्रतिरोधी और संक्षारण-रोधी है, जो कम विफलता दर के साथ खारा-क्षार क्षेत्रों और तटीय नमक-स्प्रे स्थितियों जैसे कठोर वातावरण के लिए उपयुक्त है।
स्पॉट सामान सीधे डिलीवरी के लिए उपलब्ध हैं। बड़े-मेगावाट फोटोवोल्टिक परियोजनाओं के लिए, अनुकूलित नाममात्र क्रॉस-अनुभागीय क्षेत्र, लौ-मंदक ग्रेड और कुंडल लंबाई प्रदान की जा सकती है। कोई बिचौलिया मार्कअप नहीं, बड़ी मात्रा में इंजीनियरिंग खरीद के लिए लागत लाभ प्रदान करता है।
डिलीवरी से पहले सभी कियानचेंग पीवी1-एफ सोलर डीसी केबलों का डीसी वोल्टेज झेलने और इन्सुलेशन प्रतिरोध के लिए नमूना-परीक्षण किया जाता है। यह फोटोवोल्टिक प्रणालियों के रिवर्स हाई-वोल्टेज प्रभाव का विरोध कर सकता है और डीसी सर्किट में विद्युत रिसाव, टूटने और आग के खतरों को रोक सकता है। यह केबलों के साथ फैलने वाली ज्वाला को रोकने के लिए क्लास-सी ज्वाला मंदता को पूरा करता है।
-40℃ ~ 90℃ के भीतर स्थिर दीर्घकालिक संचालन के लिए यूवी प्रतिरोधी। लंबे समय तक बाहरी संपर्क में रहने से उम्र बढ़ने और टूटने से बचाता है। आग के दौरान जहरीले धुएं को कम करने और इनडोर फोटोवोल्टिक अनुप्रयोगों के लिए सुरक्षा की गारंटी देने के लिए हलोजन मुक्त कम धुआं प्रकार वैकल्पिक है।
उत्कृष्ट केबल लचीलापन निर्माण के दौरान खींचने या मामूली निचोड़ने से होने वाली इन्सुलेशन परत की क्षति को रोकता है, जिससे पुन: काम के जोखिम और बाद के चरण के रखरखाव की लागत कम हो जाती है।
कियानचेंग पीवी1-एफ सोलर डीसी केबल विशेष रूप से फोटोवोल्टिक विद्युत उत्पादन प्रणालियों की डीसी-साइड वायरिंग के लिए डिज़ाइन किया गया है:
- बड़े पैमाने पर केंद्रीकृत ग्राउंड-माउंटेड फोटोवोल्टिक पावर स्टेशनों के मॉड्यूल के लिए बस-बार वायरिंग;
- औद्योगिक और वाणिज्यिक भवनों की छतों पर वितरित फोटोवोल्टिक पावर स्टेशन;
- ग्रिड से जुड़े घरेलू वितरित फोटोवोल्टिक सिस्टम;
- मत्स्य-सौर संकर, कृषि-सौर संकर, पर्वत और गोबी स्थलों सहित जटिल परिस्थितियों में फोटोवोल्टिक परियोजनाएं।
ए: कंडक्टर टिनयुक्त लचीले तांबे से बना है, जो फोटोवोल्टिक डीसी सर्किट में निरंतर विद्युत प्रवाह संचालन के लिए अच्छी विद्युत चालकता और लचीलापन प्रदान करता है। इसका कंडक्टर निर्माण सामान्य पूर्ण-लोड स्थितियों के तहत तापमान वृद्धि को नियंत्रित करने में भी मदद करता है।
ए: निर्दिष्ट निरंतर ऑपरेटिंग तापमान सीमा -40℃ से 90℃ है। ठंडे वातावरण में स्थापना के दौरान इसके लचीलेपन और टूटने के प्रतिरोध का मूल्यांकन करने के लिए केबल को -40℃ पर कम तापमान पर झुकने वाले परीक्षण से भी गुजरना पड़ा है।
ए: आवरण ओजोन, तेल, नमक स्प्रे और एसिड-क्षार जोखिम के प्रति प्रतिरोध प्रदान करता है। यह केबल को वास्तविक साइट स्थितियों के अधीन, तटीय क्षेत्रों, खारा-क्षार वातावरण और मत्स्य-सौर या अन्य आउटडोर हाइब्रिड परियोजनाओं में फोटोवोल्टिक प्रतिष्ठानों पर लागू करता है।
ए: लागू निरीक्षण आवश्यकताओं के अनुसार डीसी वोल्टेज झेलने और इन्सुलेशन प्रतिरोध के लिए तैयार केबलों का परीक्षण किया जा सकता है। ये परीक्षण केबल भेजने से पहले इन्सुलेशन अखंडता और विद्युत प्रदर्शन को सत्यापित करने में मदद करते हैं।
ए: केबल में क्लास-सी फ्लेम-रिटार्डेंट ग्रेड है। इसके निर्माण का उद्देश्य फोटोवोल्टिक डीसी वायरिंग की अग्नि-सुरक्षा आवश्यकताओं का समर्थन करते हुए, स्थानीय आग के संपर्क में आने पर केबल के साथ लौ के प्रसार को सीमित करना है।
ए: लचीला निर्माण केबल को इंस्टॉलेशन के दौरान सामान्य रूटिंग, खींचने और मामूली संपीड़न का सामना करने में मदद करता है। इन्सुलेशन या म्यान को यांत्रिक क्षति से बचने के लिए निर्दिष्ट झुकने त्रिज्या के साथ उचित संचालन और अनुपालन अभी भी आवश्यक है।
ए: इसका उपयोग मुख्य रूप से फोटोवोल्टिक बिजली उत्पादन प्रणालियों में डीसी-साइड वायरिंग के लिए किया जाता है, जिसमें जमीन पर लगे बिजली स्टेशन, वाणिज्यिक और औद्योगिक छत, आवासीय पीवी सिस्टम, कृषि-सौर परियोजनाएं और मत्स्य-सौर स्थापनाएं शामिल हैं।
ए: इन्सुलेशन विकिरण-क्रॉस-लिंक्ड पॉलीओलेफ़िन का उपयोग करता है और यूवी-एजिंग परीक्षण से गुजरा है। सामग्री निर्माण पराबैंगनी जोखिम के प्रति प्रतिरोध प्रदान करता है और लंबे समय तक बाहरी सेवा के दौरान केबल के भौतिक गुणों को बनाए रखने में मदद करता है।
