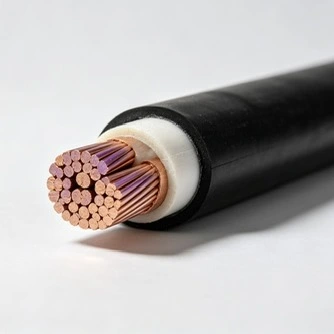

कियानचेंग कॉपर एक्सएलपीई एलएसजेडएच लो वोल्टेज पावर केबल इमारतों और बुनियादी ढांचे में कम वोल्टेज बिजली वितरण के लिए डिज़ाइन किया गया है जहां कम धुआं और हलोजन मुक्त केबल निर्माण निर्दिष्ट हैं। इसका उपयोग मेट्रो सुविधाओं, अस्पतालों, कार्यालय भवनों, उपयोगिता सुरंगों और अन्य संलग्न क्षेत्रों में किया जा सकता है, जिसमें आवश्यक भार, स्थापना विधि और परियोजना विनिर्देशों के अनुसार कंडक्टर आकार का चयन किया जाता है।
|
नाममात्र कंडक्टर क्रॉस-सेक्शन (मिमी²) |
कंडक्टर तारों की न्यूनतम संख्या |
कंडक्टर बाहरी व्यास (मिमी) |
नाममात्र एक्सएलपीई इन्सुलेशन मोटाई (मिमी) |
अनुमानित इन्सुलेशन बाहरी व्यास (मिमी) |
अधिकतम. 20℃ कॉपर पर कंडक्टर प्रतिरोध (Ω/किमी) |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (बी) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (बी) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4 (बी) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6 (बी) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
कॉपर XLPE LSZH लो वोल्टेज पावर केबल कंडक्टर और आसपास के केबल घटकों के बीच विद्युत पृथक्करण के लिए XLPE इन्सुलेशन का उपयोग करता है। एक्सएलपीई पारंपरिक पीवीसी इन्सुलेशन की तुलना में अधिक सामान्य ऑपरेटिंग तापमान प्रदान करता है और इसे आमतौर पर वहां चुना जाता है जहां थर्मल प्रदर्शन, इन्सुलेशन स्थिरता और दीर्घकालिक विद्युत विश्वसनीयता की आवश्यकता होती है। वास्तविक परिचालन सीमाओं को लागू केबल मानक और परियोजना विनिर्देश का पालन करना चाहिए।
एलएसजेडएच निर्माण उन प्रतिष्ठानों के लिए है जहां धुआं उत्पादन और हैलोजन युक्त दहन उत्पादों को नियंत्रित करने की आवश्यकता होती है। धुआं घनत्व और हैलोजन एसिड गैस अलग-अलग प्रदर्शन विशेषताएं हैं और इन्हें लागू परीक्षण मानकों और परियोजना आवश्यकताओं के अनुसार सत्यापित किया जाना चाहिए। IEC 61034 धुआं उत्सर्जन माप को कवर करता है, जबकि IEC 60754-1 हैलोजन एसिड गैस सामग्री निर्धारित करने के लिए एक विधि निर्दिष्ट करता है।
केबल लो-वोल्टेज पावर ट्रांसमिशन के लिए तांबे के कंडक्टर का उपयोग करता है। वोल्टेज ड्रॉप और ऑपरेटिंग नुकसान का आकलन करने के लिए कंडक्टर प्रतिरोध एक महत्वपूर्ण पैरामीटर है, जबकि कंडक्टर क्रॉस-सेक्शन का चयन वर्तमान-वहन क्षमता, स्थापना की स्थिति, परिवेश के तापमान, समूहन और स्वीकार्य वोल्टेज ड्रॉप के अनुसार किया जाना चाहिए।
तकनीकी तालिका में उपलब्ध कंडक्टर आकार छोटे नियंत्रण और शाखा-सर्किट आवश्यकताओं के साथ-साथ बड़े कम-वोल्टेज बिजली-वितरण अनुप्रयोगों को कवर करते हैं। अंतिम चयन में केवल कंडक्टर क्रॉस-सेक्शन के बजाय कनेक्टेड लोड, सर्किट की लंबाई, स्थापना विधि, शॉर्ट-सर्किट की स्थिति और लागू स्थानीय विद्युत आवश्यकताओं पर विचार करना चाहिए।

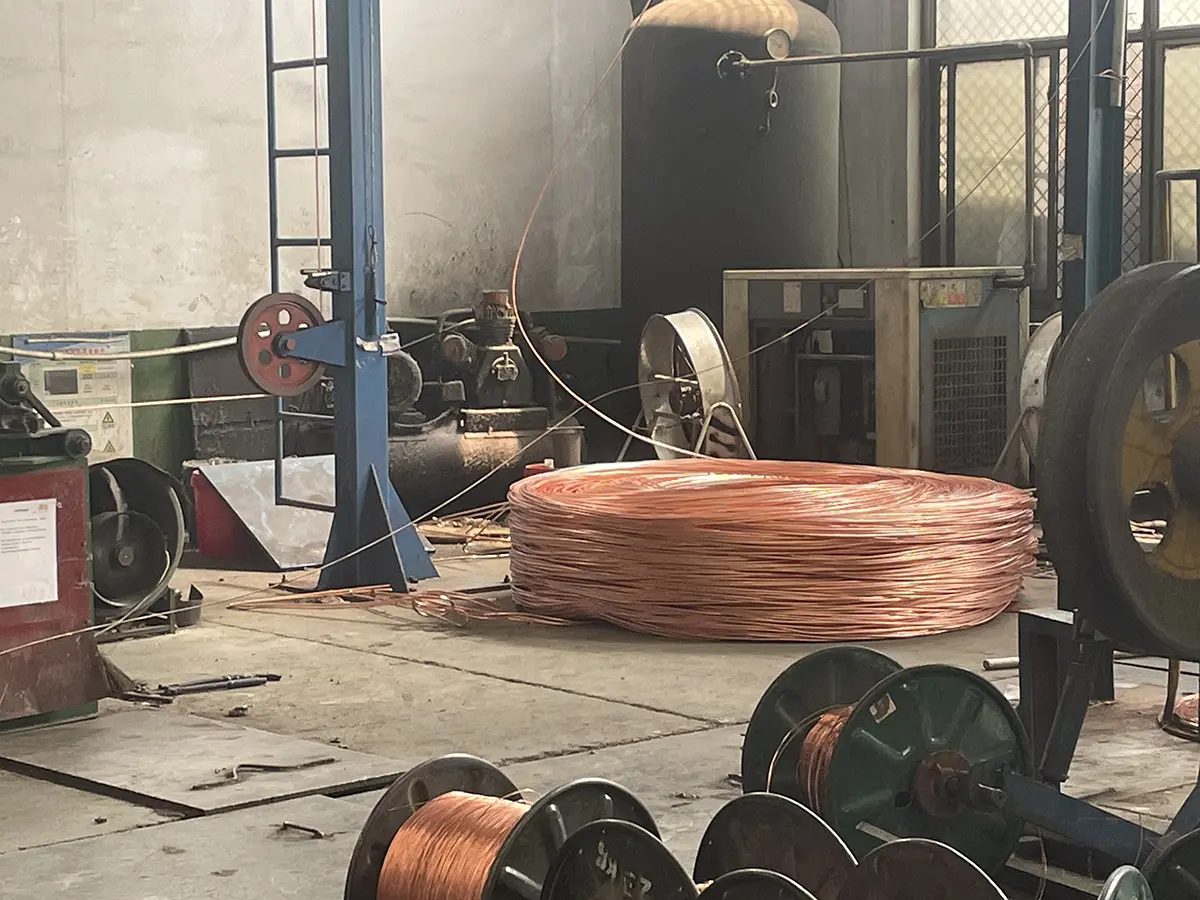

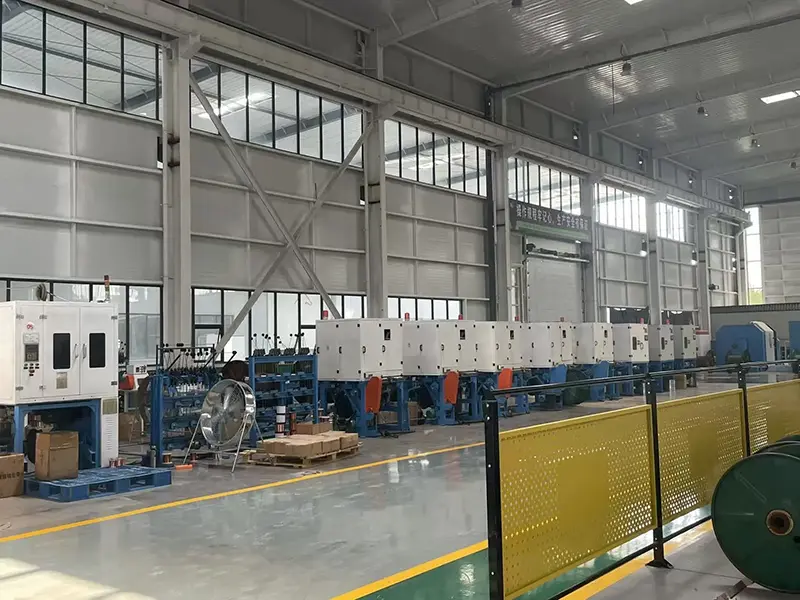

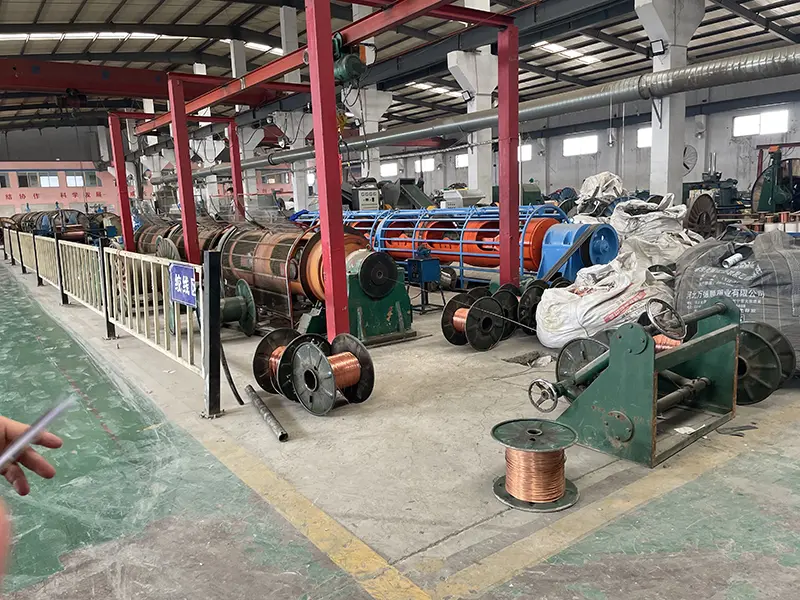

कियानचेंग विनिर्माण और नियमित गुणवत्ता नियंत्रण के लिए केबल एक्सट्रूज़न और परीक्षण उपकरण के साथ अपनी स्वयं की उत्पादन सुविधाएं संचालित करता है। परियोजना दस्तावेज़ीकरण आवश्यकताओं के अनुसार उत्पादन रिकॉर्ड, कच्चे माल का निरीक्षण और विद्युत या दहन-संबंधित परीक्षण परिणाम बनाए रखा जा सकता है। अतिरिक्त सत्यापन की आवश्यकता वाली परियोजनाओं के लिए, परियोजना की शर्तों के अधीन कारखाने का दौरा और तीसरे पक्ष के नमूने की व्यवस्था की जा सकती है।
लागू विनिर्देश के अनुसार उत्पादन के दौरान कंडक्टर सामग्री, इन्सुलेशन यौगिक, शीथ सामग्री, कंडक्टर आयाम और इन्सुलेशन मोटाई को नियंत्रित किया जाता है। डिलीवरी के लिए तैयार केबल जारी होने से पहले आयामी जांच और विद्युत परीक्षण व्यावहारिक जांच बिंदु प्रदान करते हैं।
तैयार केबल को उसके उत्पादन और निरीक्षण रिकॉर्ड से जोड़ने के लिए बैच-स्तरीय दस्तावेज़ीकरण का उपयोग किया जा सकता है। जहां परियोजना दस्तावेज़ीकरण के लिए रील पहचान, परीक्षण रिपोर्ट या सामग्री रिकॉर्ड की आवश्यकता होती है, आवश्यक जानकारी शिपमेंट के साथ तैयार की जा सकती है।
स्वतंत्र गुणवत्ता-नियंत्रण आवश्यकताओं के साथ निर्यात और बुनियादी ढांचा परियोजनाओं के लिए, शिपमेंट से पहले तीसरे पक्ष के निरीक्षण या नमूने का समन्वय किया जा सकता है। निरीक्षण का दायरा खरीद विनिर्देश, लागू मानक और स्वीकृति आवश्यकताओं के अनुसार परिभाषित किया जा सकता है।
जहां IEC 60332 परीक्षण निर्दिष्ट है, संबंधित केबल निर्माण का मूल्यांकन IEC 60332 श्रृंखला के लागू भाग के अनुसार लौ प्रसार के लिए किया जा सकता है। परियोजना विनिर्देश के अनुसार सटीक परीक्षण स्तर की पुष्टि की जानी चाहिए क्योंकि विभिन्न केबल निर्माण और स्थापना व्यवस्था के लिए अलग-अलग परीक्षण विधियों की आवश्यकता हो सकती है।
कम-धुएं का प्रदर्शन विशेष रूप से संलग्न क्षेत्रों में प्रासंगिक है जहां धुआं दृश्यता, निकासी और अग्निशमन सेवा पहुंच को प्रभावित कर सकता है। आईईसी 61034 परिभाषित जलने की स्थितियों के तहत धुएं के घनत्व को मापने के लिए परीक्षण विधियां प्रदान करता है, इसलिए परियोजना दस्तावेज को केवल "कम धुआं" शब्द पर निर्भर रहने के बजाय आवश्यक परीक्षण विधि और स्वीकृति स्तर की पहचान करनी चाहिए।
हैलोजन-मुक्त सामग्री निर्दिष्ट करने वाली परियोजनाओं के लिए, उत्पादन से पहले प्रासंगिक केबल निर्माण और सामग्री परीक्षण आवश्यकताओं की पुष्टि की जानी चाहिए। आईईसी 60754-1 दहन के दौरान केबल सामग्री से निकलने वाली हैलोजन एसिड गैस के निर्धारण को संबोधित करता है, जो लौ प्रसार और धुआं-घनत्व परीक्षण से एक अलग सत्यापन बिंदु प्रदान करता है।
कॉपर एक्सएलपीई एलएसजेडएच लो वोल्टेज पावर केबल को मेट्रो स्टेशनों, रेल-ट्रांजिट भवनों, प्लेटफार्मों, सेवा क्षेत्रों और अन्य संलग्न बुनियादी ढांचे में कम वोल्टेज वितरण सर्किट के लिए निर्दिष्ट किया जा सकता है जहां परियोजना दस्तावेजों को कम धुआं और हलोजन मुक्त केबल निर्माण की आवश्यकता होती है।
अनुप्रयोगों में वार्डों, परिचालन क्षेत्रों, आपातकालीन विभागों, सार्वजनिक क्षेत्रों और सहायक सुविधाओं की सेवा देने वाले बिजली-वितरण सर्किट शामिल हो सकते हैं। केबल चयन को भवन के विद्युत डिजाइन, अग्नि-सुरक्षा विनिर्देश और स्थापना आवश्यकताओं का पालन करना चाहिए।
केबल कार्यालय भवनों, शॉपिंग सेंटरों, स्कूलों, प्रदर्शनी सुविधाओं और अन्य सार्वजनिक भवनों में कम वोल्टेज वितरण के लिए उपयुक्त है जहां धुआं और दहन-उत्पाद की आवश्यकताएं विद्युत विनिर्देश का हिस्सा हैं।
विशिष्ट अनुप्रयोगों में भूमिगत पार्किंग क्षेत्र, उपयोगिता सुरंगें, उपकरण कक्ष और अन्य संलग्न सेवा बुनियादी ढांचे शामिल हैं। इंस्टॉलेशन डिज़ाइन में केबल ग्रुपिंग, गर्मी अपव्यय, यांत्रिक सुरक्षा और रखरखाव तक पहुंच को ध्यान में रखना चाहिए।
हवाई अड्डे, रेलवे सुविधाएं, संचार कक्ष और अन्य तकनीकी भवन चयनित कम वोल्टेज सर्किट के लिए एलएसजेडएच केबल निर्माण निर्दिष्ट कर सकते हैं। अंतिम केबल प्रकार को सर्किट फ़ंक्शन और प्रोजेक्ट अग्नि-प्रदर्शन आवश्यकताओं से मेल खाना चाहिए।
केबल का आकार डिज़ाइन करंट से शुरू होना चाहिए और फिर स्थापना विधि, परिवेश की स्थिति, कंडक्टर समूहन और अनुमेय तापमान के आधार पर जाँच की जानी चाहिए। सारणीबद्ध कंडक्टर प्रतिरोध का उपयोग वोल्टेज-ड्रॉप और हानि गणना के हिस्से के रूप में भी किया जा सकता है।
नाली, ट्रे या अन्य संलग्न स्थापना के लिए, ऑर्डर देने से पहले उपलब्ध स्थान, झुकने की त्रिज्या, गर्मी अपव्यय और खींचने की स्थिति पर विचार किया जाना चाहिए। लंबे समय तक केबल चलाने के लिए वोल्टेज ड्रॉप और इंस्टॉलेशन तनाव की अतिरिक्त समीक्षा की आवश्यकता हो सकती है।
इनडोर, भूमिगत और आंशिक रूप से खुले प्रतिष्ठानों में नमी, यांत्रिक सुरक्षा, तापमान और रासायनिक जोखिम के लिए अलग-अलग आवश्यकताएं हो सकती हैं। इसलिए केबल निर्माण की पुष्टि केवल वोल्टेज और कंडक्टर आकार के आधार पर करने के बजाय वास्तविक स्थापना वातावरण के आधार पर की जानी चाहिए।
बुनियादी ढांचे और निर्यात आदेशों के लिए, खरीद दस्तावेजों में तकनीकी डेटा शीट, नियमित परीक्षण रिकॉर्ड, निरीक्षण रिपोर्ट, पैकिंग जानकारी और रील पहचान शामिल हो सकती है। उत्पादन से पहले इन आवश्यकताओं को प्रदान करने से विनिर्माण और निरीक्षण को परियोजना स्वीकृति प्रक्रिया के साथ संरेखित करने में मदद मिलती है।
विनिर्देश समीक्षा के लिए, ग्राहक रेटेड वोल्टेज, कंडक्टर आकार, आवश्यक केबल लंबाई, स्थापना विधि, अपेक्षित लोड और परियोजना मानक प्रदान कर सकते हैं। कियानचेंग उपयुक्त कॉपर एक्सएलपीई एलएसजेडएच लो वोल्टेज पावर केबल निर्माण की पुष्टि करने और संबंधित तकनीकी दस्तावेज तैयार करने के लिए इन विवरणों का उपयोग कर सकता है।
परियोजना आदेशों के लिए, उत्पादन से पहले आवश्यक ज्वाला-मंदक, धुआं-उत्सर्जन और हलोजन-मुक्त परीक्षण स्तरों की पुष्टि करना भी उपयोगी है। जहां तृतीय-पक्ष निरीक्षण या विशिष्ट रील-मार्किंग और दस्तावेज़ीकरण आवश्यकताएं लागू होती हैं, उन्हें तकनीकी समझौते और खरीद विनिर्देश में शामिल किया जा सकता है।
ए: एलएसजेडएच केबल निर्माण को निर्दिष्ट सामग्री और परीक्षण आवश्यकताओं को पूरा होने पर धुआं उत्पादन और हैलोजन युक्त दहन उत्पादों को सीमित करने के लिए डिज़ाइन किया गया है। पारंपरिक पीवीसी केबल एक हलोजन युक्त बहुलक प्रणाली का उपयोग करता है। सही विकल्प अग्नि-सुरक्षा विनिर्देश और स्थापना के लिए लागू मानकों पर निर्भर करता है।
ए: एक्सएलपीई पारंपरिक पीवीसी इन्सुलेशन की तुलना में उच्च सामान्य ऑपरेटिंग तापमान क्षमता के साथ विद्युत इन्सुलेशन प्रदान करता है। इसका उपयोग आमतौर पर वहां किया जाता है जहां स्थिर इन्सुलेशन प्रदर्शन और थर्मल प्रतिरोध की आवश्यकता होती है। अनुमत ऑपरेटिंग तापमान की पुष्टि लागू केबल विनिर्देश से की जानी चाहिए।
ए: मुख्य कारकों में डिज़ाइन वर्तमान, स्थापना विधि, परिवेश का तापमान, केबल समूहन, सर्किट की लंबाई, वोल्टेज ड्रॉप और शॉर्ट-सर्किट की स्थिति शामिल है। कंडक्टर का आकार केवल वर्तमान रेटिंग के बजाय संपूर्ण विद्युत डिजाइन से निर्धारित किया जाना चाहिए।
ए: इन अनुप्रयोगों के लिए इस पर विचार किया जा सकता है जहां परियोजना विनिर्देश के लिए एक्सएलपीई इन्सुलेशन और एलएसजेडएच निर्माण के साथ कम वोल्टेज वाले तांबे के केबल की आवश्यकता होती है। ऑर्डर देने से पहले लागू प्रोजेक्ट मानक के अनुसार आवश्यक लौ, धुआं और हैलोजन-मुक्त परीक्षण स्तर की पुष्टि की जानी चाहिए।
ए: ऑर्डर आवश्यकताओं के आधार पर, दस्तावेज़ीकरण में तकनीकी विनिर्देश, निरीक्षण या परीक्षण रिकॉर्ड, रील पहचान, पैकिंग जानकारी और अन्य सहमत गुणवत्ता दस्तावेज़ शामिल हो सकते हैं। परियोजना के लिए आवश्यकता पड़ने पर तृतीय-पक्ष निरीक्षण का भी समन्वय किया जा सकता है।
उत्तर: हाँ. फैक्ट्री का दौरा और तीसरे पक्ष के नमूने या निरीक्षण को आदेश और निरीक्षण योजना के अनुसार समन्वित किया जा सकता है। निरीक्षण के दायरे पर पहले से सहमति होनी चाहिए ताकि आवश्यक उत्पादन रिकॉर्ड, नमूने और परीक्षण आइटम उपलब्ध हों।
ए: उपयोगी जानकारी में कंडक्टर का आकार, कोर की संख्या, आवश्यक केबल लंबाई, वोल्टेज स्तर, स्थापना विधि, गंतव्य, लागू मानक और कोई विशिष्ट लौ, धुआं या हलोजन-मुक्त आवश्यकताएं शामिल हैं। यदि अंतिम विनिर्देश अभी तक तय नहीं हुआ है, तो प्रारंभिक तकनीकी समीक्षा के लिए परियोजना आवेदन और विद्युत भार प्रदान किया जा सकता है।
