कॉपर पीवीसी फायर रेसिस्टेंट लो वोल्टेज पावर केबल एक लो-वोल्टेज केबल निर्माण है जिसमें कॉपर कंडक्टर, पीवीसी इन्सुलेशन और शीथ और एक अभ्रक आग प्रतिरोधी परत शामिल है। यह उन सर्किटों के लिए है जहां एक निर्दिष्ट आग की स्थिति के दौरान बिजली की निरंतरता की आवश्यकता होती है, जिसमें आपातकालीन बिजली, अग्नि-सुरक्षा और अन्य सुरक्षा-संबंधी विद्युत प्रणालियाँ शामिल हैं। कियानचेंग नियंत्रित कंडक्टर, इन्सुलेशन, आग प्रतिरोधी और तैयार उत्पाद परीक्षण प्रक्रियाओं के साथ केबल का निर्माण करता है।
|
नाममात्र अनुभाग (मिमी²) |
कंडक्टर तारों की न्यूनतम संख्या |
कंडक्टर बाहरी व्यास (मिमी) |
पीवीसी इन्सुलेशन की नाममात्र मोटाई/मिमी |
इन्सुलेशन का अनुमानित बाहरी व्यास/मिमी |
20 ℃ (Ω/किमी) पर अधिकतम कंडक्टर प्रतिरोध तांबा |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5(बी) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5(बी) |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4(बी) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6(बी) |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
उच्च शुद्धता वाले इलेक्ट्रोलाइटिक तांबे की छड़ों को मल्टी-डाई ड्राइंग उपकरण के माध्यम से आवश्यक कंडक्टर व्यास में खींचा जाता है। आंतरिक तनाव को दूर करने और आवश्यक यांत्रिक गुणों को बनाए रखने के लिए निरंतर एनीलिंग का उपयोग किया जाता है। उत्पादन के दौरान निर्दिष्ट विद्युत आवश्यकताओं के अनुरूप कंडक्टर प्रतिरोध की जाँच की जाती है।
फंसे हुए निर्माणों के लिए, अलग-अलग तांबे के तारों को निर्दिष्ट कंडक्टर संरचना के अनुसार व्यवस्थित और फंसाया जाता है। प्रक्रिया केबल स्थापना के लिए आवश्यक लचीलेपन को बनाए रखते हुए लंबाई और कंडक्टर ज्यामिति को नियंत्रित करती है।
आग प्रतिरोधी परत निर्दिष्ट निर्माण के अनुसार कंडक्टर या केबल कोर के चारों ओर अभ्रक टेप लपेटकर बनाई जाती है। उत्पादन के दौरान ओवरलैप और कवरेज को नियंत्रित किया जाता है ताकि आग प्रतिरोधी परत संरक्षित खंड के चारों ओर निरंतर बनी रहे।
ज्वाला-मंदक पीवीसी इन्सुलेशन कंडक्टर के चारों ओर फैला हुआ है। निर्दिष्ट मोटाई बनाए रखने और अत्यधिक विलक्षणता के कारण होने वाले स्थानीय विद्युत तनाव को कम करने के लिए उत्पादन के दौरान इन्सुलेशन आयाम और सांद्रता की निगरानी की जाती है।
एक ऑनलाइन स्पार्क परीक्षक एक्सट्रूज़न के दौरान इन्सुलेशन अखंडता की जांच करता है। जब इन्सुलेशन दोष का पता चलता है, तो अगले उत्पादन चरण से पहले निरीक्षण और सुधारात्मक कार्रवाई के लिए प्रभावित स्थिति की पहचान की जा सकती है।
मल्टी-कोर निर्माणों के लिए, इंसुलेटेड कोर को निर्दिष्ट फिलिंग सामग्री के साथ केबल से जोड़ा जाता है। यह प्रक्रिया इच्छित केबल ज्यामिति को बनाए रखती है और बाहरी आवरण के लिए एक सुसंगत आधार प्रदान करती है।
ज्वाला-मंदक पीवीसी को चयनित केबल निर्माण के अनुसार बाहरी आवरण के रूप में बाहर निकाला जाता है। उत्पाद की पहचान को म्यान पर अंकित किया जा सकता है, जिसमें स्थापना और निरीक्षण के लिए आवश्यक प्रासंगिक मॉडल और विनिर्देश जानकारी शामिल है।
लागू तकनीकी विशिष्टताओं के अनुसार तैयार केबलों की जाँच की जाती है। निरीक्षण में अग्नि-प्रतिरोध परीक्षण, बिजली-आवृत्ति प्रतिरोध-वोल्टेज परीक्षण, इन्सुलेशन-प्रतिरोध माप, कंडक्टर प्रतिरोध और जहां आवश्यक हो, कम तापमान झुकने परीक्षण शामिल हो सकते हैं।

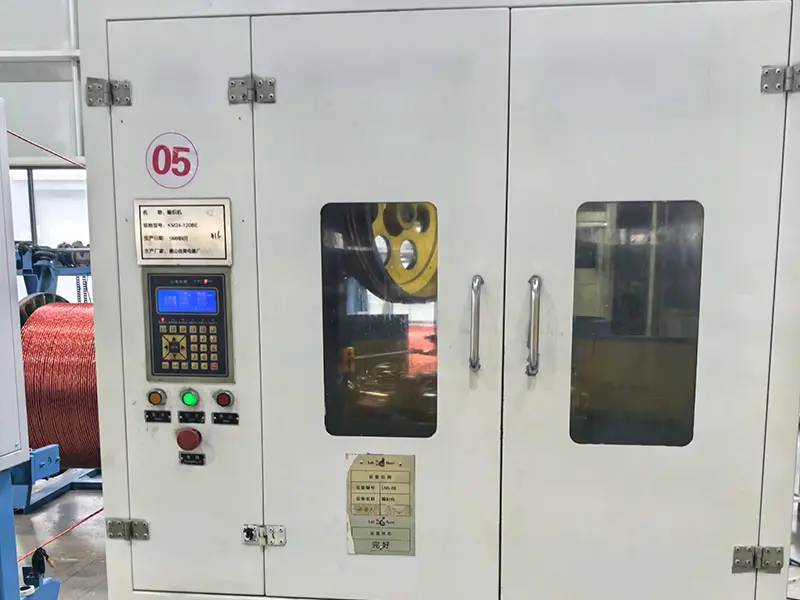

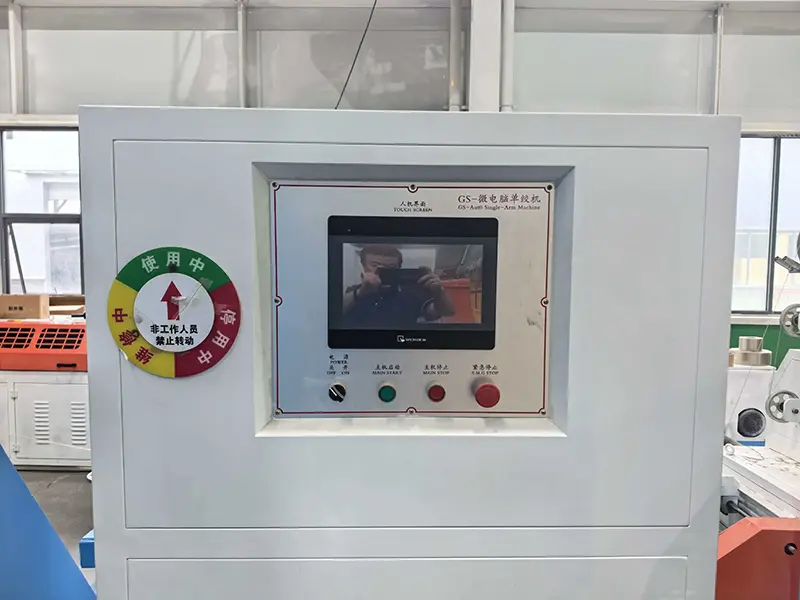

कियानचेंग के केबल उत्पादन उपकरण में सिंगल स्ट्रैंडर्स, छह-डिस्क क्रॉस स्ट्रैंडर्स, माइक्रो कंप्यूटर नियंत्रित स्ट्रैंडर्स, हाई-स्पीड रैपिंग मशीन, पीवीसी इन्सुलेशन और शीथ एक्सट्रूज़न लाइनें, केबलिंग उपकरण, एकीकृत मार्किंग और एक्सट्रूज़न उपकरण, और स्वचालित कॉइलिंग और टेक-अप सिस्टम शामिल हैं।
आने वाली सामग्रियों जैसे ऑक्सीजन मुक्त तांबे की छड़ें, अभ्रक आग प्रतिरोधी टेप और लौ-मंदक पीवीसी यौगिकों का उत्पादन में प्रवेश करने से पहले निरीक्षण किया जा सकता है। सामग्री निरीक्षण रिकॉर्ड बाद के बैच ट्रैसेबिलिटी और प्रक्रिया नियंत्रण के लिए एक संदर्भ प्रदान करते हैं।
मुख्य प्रक्रिया मापदंडों में अभ्रक-टेप ओवरलैप, इन्सुलेशन मोटाई, कंडक्टर आयाम और एक्सट्रूज़न स्थितियां शामिल हैं। केबल के तैयार-उत्पाद चरण तक पहुंचने से पहले आयामी या प्रक्रिया विचलन की पहचान करने के लिए उत्पादन के दौरान गश्ती निरीक्षण किया जाता है।
लागू आग प्रतिरोधी निर्माण के लिए, निर्दिष्ट परीक्षण शर्तों के तहत अग्नि जोखिम परीक्षण किया जा सकता है। आपूर्ति की गई उत्पादन जानकारी जीबी/टी 19216 के अनुसार 90 मिनट की अवधि के साथ 750℃ अग्नि परीक्षण का संदर्भ देती है। वास्तविक परीक्षण विधि, नमूना निर्माण और स्वीकृति मानदंड को लागू मानक और उत्पाद विनिर्देश के विरुद्ध पुष्टि की जानी चाहिए।
विद्युत निरीक्षण में बिजली-आवृत्ति प्रतिरोध-वोल्टेज परीक्षण, इन्सुलेशन-प्रतिरोध माप और कंडक्टर डीसी प्रतिरोध शामिल हो सकते हैं। आपूर्ति किया गया डेटा 5 मिनट के लिए 3.5 केवी पावर-फ्रीक्वेंसी झेलने-वोल्टेज परीक्षण और लागू उत्पाद विनिर्देश के लिए ≥100 एमΩ/किमी के इन्सुलेशन प्रतिरोध को निर्दिष्ट करता है।
उत्पाद विनिर्देश के आधार पर, पर्यावरणीय मूल्यांकन में कम तापमान झुकने, यूवी अपक्षय और एसिड-क्षार संक्षारण परीक्षण शामिल हो सकते हैं। आदेश आवश्यकताओं के अनुसार लागू परीक्षण तापमान, अवधि और स्वीकृति मानदंड की पुष्टि की जानी चाहिए।
शिपमेंट से पहले, तैयार केबलों की उपस्थिति, उत्पाद अंकन, केबल निर्माण और रील जानकारी की जांच की जा सकती है। फ़ैक्टरी निरीक्षण रिकॉर्ड और अन्य आवश्यक तकनीकी दस्तावेज़ ऑर्डर और परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं।
अभ्रक की आग प्रतिरोधी परत उच्च तापमान के संपर्क में आने पर कंडक्टर के चारों ओर एक इन्सुलेशन अवरोध बनाती है। ज्वाला-मंदक पीवीसी इन्सुलेशन और शीथ के साथ संयुक्त, निर्माण का उद्देश्य केवल लौ प्रसार को सीमित करने के बजाय निर्दिष्ट परीक्षण अवधि के लिए सर्किट अखंडता बनाए रखना है।
कॉपर पीवीसी फायर रेसिस्टेंट लो वोल्टेज पावर केबल में एक समान, गैर-विलक्षण इन्सुलेशन-परत की मोटाई होती है। सभी तैयार केबल जल-विसर्जन प्रतिरोध-वोल्टेज परीक्षण पास करते हैं, जिससे आर्द्र भूमिगत वातावरण में बिजली के रिसाव और शॉर्ट-सर्किट के जोखिम समाप्त हो जाते हैं। पुनर्नवीनीकरण सामग्री से बने गैर-मानक केबलों की तुलना में, ब्रेकडाउन-विफलता दर 98% कम हो जाती है।
केबल निर्माण तांबे के कंडक्टर, अभ्रक आग प्रतिरोधी सामग्री और लौ-मंदक पीवीसी इन्सुलेशन और शीथ को जोड़ती है। स्थापना के दौरान, केबल को अत्यधिक खींचने, तेज किनारों और आग प्रतिरोधी परत को नुकसान से बचाया जाना चाहिए। जहां इंस्टॉलेशन डिज़ाइन के लिए आवश्यक हो, वहां उपयुक्त आग प्रतिरोधी जोड़ सहायक उपकरण का चयन किया जाना चाहिए।
कियानचेंग केबल हेंगशुई, हेबेई में अपनी उत्पादन सुविधा में बिजली और नियंत्रण केबल उत्पाद बनाती है। फ़ैक्टरी निरीक्षण, तकनीकी दस्तावेज़ीकरण और परियोजना-विशिष्ट उत्पाद जानकारी आदेश के अनुसार प्रदान की जा सकती है। विदेशी परियोजनाओं के लिए, आवश्यक प्रमाणपत्र, परीक्षण रिपोर्ट और दस्तावेज़ीकरण की उत्पादन से पहले पुष्टि की जानी चाहिए ताकि आपूर्ति किए गए दस्तावेज़ गंतव्य और परियोजना आवश्यकताओं से मेल खाएं।
केबल को लो-वोल्टेज सर्किट के लिए माना जा सकता है जहां एक निर्दिष्ट आग की स्थिति के दौरान विद्युत निरंतरता बनाए रखना परियोजना की आवश्यकता का हिस्सा है, जिसमें आपातकालीन प्रकाश व्यवस्था, फायर अलार्म और अन्य सुरक्षा-संबंधी सिस्टम शामिल हैं।
अस्पताल, स्कूल, वाणिज्यिक भवन और अन्य सार्वजनिक सुविधाएं चयनित आपातकालीन और अग्नि-सुरक्षा सर्किट के लिए अग्नि प्रतिरोधी केबल निर्माण निर्दिष्ट कर सकती हैं। आवश्यक अग्नि अवधि और परीक्षण मानक की पुष्टि परियोजना विनिर्देश से की जानी चाहिए।
उत्पाद का उपयोग केबल ट्रे, ट्रेंच और अन्य संरक्षित रूटिंग सिस्टम में किया जा सकता है जहां केबल निर्माण और स्थापना की स्थिति संगत है। केबल रूटिंग को यांत्रिक क्षति और अत्यधिक झुकने से उचित सुरक्षा प्रदान करनी चाहिए।
औद्योगिक संयंत्रों, बुनियादी सुविधाओं और अन्य कम वोल्टेज वितरण प्रणालियों को महत्वपूर्ण उपकरणों के लिए आग प्रतिरोधी सर्किट की आवश्यकता हो सकती है। विनिर्देशन से पहले कंडक्टर आकार, कोर कॉन्फ़िगरेशन, स्थापना विधि और अग्नि-प्रदर्शन आवश्यकताओं की पुष्टि की जानी चाहिए।
ए: एक लौ-मंदक केबल मुख्य रूप से लौ प्रसार को सीमित करता है, जबकि एक आग प्रतिरोधी निर्माण में एक आग प्रतिरोधी परत शामिल होती है जिसका उद्देश्य परिभाषित अग्नि-परीक्षण स्थितियों के तहत एक निर्दिष्ट अवधि के लिए सर्किट अखंडता बनाए रखना है। लागू अग्नि अवधि और परीक्षण तापमान उत्पाद विनिर्देश और मानक पर निर्भर करते हैं।
A: कंडक्टर तांबे से बना है। आपूर्ति की गई उत्पादन जानकारी प्रारंभिक सामग्री के रूप में उच्च शुद्धता वाले इलेक्ट्रोलाइटिक कॉपर रॉड को निर्दिष्ट करती है, इसके बाद ड्राइंग और एनीलिंग होती है। लागू तकनीकी आवश्यकताओं के अनुसार कंडक्टर डीसी प्रतिरोध की जाँच की जाती है।
ए: निर्दिष्ट निर्माण के आधार पर, परीक्षण में अग्नि-प्रतिरोध, बिजली-आवृत्ति झेलने वाले वोल्टेज, इन्सुलेशन प्रतिरोध, कंडक्टर प्रतिरोध और कम तापमान झुकने शामिल हो सकते हैं। ऑर्डर देते समय आवश्यक परीक्षण रिपोर्ट और निरीक्षण दस्तावेजों की पुष्टि की जा सकती है।
ए: अंग्रेजी भाषा के तकनीकी दस्तावेज परियोजना और ऑर्डर आवश्यकताओं के अनुसार तैयार किए जा सकते हैं। आवश्यक प्रमाणपत्र, परीक्षण रिपोर्ट और निरीक्षण-दस्तावेज़ सूची की पहले से पुष्टि की जानी चाहिए क्योंकि दस्तावेज़ीकरण आवश्यकताएँ गंतव्य, परियोजना और लागू मानक के अनुसार भिन्न होती हैं।
ए: केबल की लंबाई और विशिष्टता पर ऑर्डर के अनुसार चर्चा की जा सकती है। कोटेशन का अनुरोध करते समय आवश्यक कंडक्टर क्रॉस-सेक्शन, निर्माण, मात्रा, रील लंबाई, अंकन और अन्य तकनीकी विवरण प्रदान किए जाने चाहिए।
ए: विशिष्ट इंस्टॉलेशन वातावरण में केबल ट्रे, केबल ट्रेंच और अन्य संरक्षित लो-वोल्टेज रूटिंग सिस्टम शामिल हैं। परियोजना की आवश्यकताओं के अधीन, सार्वजनिक भवनों, बुनियादी ढांचे और औद्योगिक सुविधाओं में आपातकालीन बिजली, अग्नि-सुरक्षा और महत्वपूर्ण कम वोल्टेज सर्किट के लिए इस पर विचार किया जा सकता है।
उत्तर: परियोजना और निरीक्षण व्यवस्था के अनुसार कारखाने के दौरे और तीसरे पक्ष के निरीक्षण पर चर्चा की जा सकती है। यदि स्वतंत्र नमूनाकरण या परीक्षण की आवश्यकता है, तो शिपमेंट से पहले नमूनाकरण विधि, निरीक्षण का दायरा और लागू परीक्षण मानक पर सहमति होनी चाहिए।
ए: आवश्यक कंडक्टर क्रॉस-सेक्शन, कोर कॉन्फ़िगरेशन, केबल लंबाई, रेटेड वोल्टेज, स्थापना विधि, अग्नि-प्रतिरोध आवश्यकता और गंतव्य प्रदान करें। यदि परियोजना को विशिष्ट मानकों, प्रमाणपत्रों या परीक्षण रिपोर्ट की आवश्यकता है, तो उन आवश्यकताओं को जांच के साथ शामिल करें ताकि उत्पाद और दस्तावेज़ीकरण को एक साथ जांचा जा सके।
एक परियोजना उद्धरण के लिए, पूछताछ चरण में केबल विनिर्देश, आवश्यक अग्नि-प्रतिरोध अवधि, स्थापना विधि और दस्तावेज़ीकरण आवश्यकताओं को प्रदान करने से कियानचेंग को उचित निर्माण और निरीक्षण दायरे की पुष्टि करने में मदद मिलती है।
