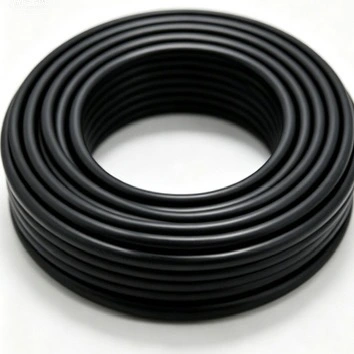

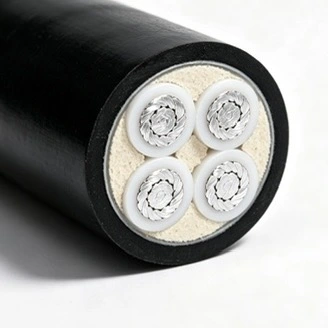

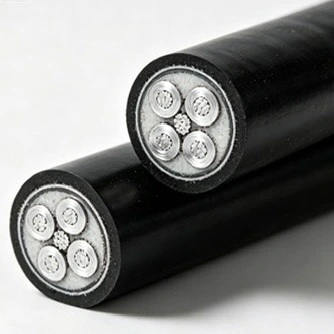

कियानचेंग एल्युमीनियम एक्सएलपीई एफआर फायर रेसिस्टेंट लो वोल्टेज पावर केबल को लो-वोल्टेज बिजली वितरण के लिए डिज़ाइन किया गया है जहां अग्नि प्रतिरोध, लौ-मंदक प्रदर्शन और इंस्टॉलेशन वजन पर एक साथ विचार करने की आवश्यकता होती है। केबल एक एल्यूमीनियम कंडक्टर, एक्सएलपीई इन्सुलेशन, एक अभ्रक आग प्रतिरोधी परत और बिजली प्रणालियों, केबल ट्रेंच, नगरपालिका नेटवर्क और औद्योगिक सुविधाओं के निर्माण सहित अनुप्रयोगों के लिए एक लौ-मंदक बाहरी आवरण का उपयोग करता है।
|
नाममात्र कंडक्टर क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
अल कंडक्टर का डीसी प्रतिरोध (Ω/किमी) |
परीक्षण वोल्टेज (kV/5min) |
एम्पासिटी-अल इन एयर (ए) |
सीधे दबी हुई मिट्टी में एम्पासिटी-अल (ए) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
कंडक्टर विद्युत धारा प्रवाहित करने वाली सामग्री के रूप में एल्यूमीनियम का उपयोग करता है। समतुल्य विद्युत डिजाइन के तांबे के कंडक्टर की तुलना में, एल्यूमीनियम केबल द्रव्यमान को कम कर सकता है, जो लंबे केबल रन, केबल ट्रे लोडिंग और इंस्टॉलेशन हैंडलिंग के लिए प्रासंगिक हो सकता है। कंडक्टर क्रॉस-सेक्शन का चयन वर्तमान-वहन क्षमता, वोल्टेज ड्रॉप, स्थापना स्थितियों और लागू विद्युत मानक के अनुसार किया जाना चाहिए।
क्रॉस-लिंक्ड पॉलीथीन कंडक्टर के चारों ओर प्राथमिक विद्युत इन्सुलेशन प्रदान करता है। पारंपरिक पीवीसी इन्सुलेशन की तुलना में, एक्सएलपीई को आम तौर पर इसके उच्च स्वीकार्य ऑपरेटिंग तापमान और थर्मल उम्र बढ़ने के प्रतिरोध के लिए चुना जाता है। वास्तविक ऑपरेटिंग तापमान, शॉर्ट-सर्किट की स्थिति और सेवा वातावरण को लागू उत्पाद विनिर्देश और स्थापना मानक का पालन करना चाहिए।
परिभाषित आग की स्थिति के संपर्क में आने पर इन्सुलेशन और सर्किट अखंडता बनाए रखने में मदद के लिए केबल निर्माण में अभ्रक आधारित आग प्रतिरोधी परत शामिल की जाती है। अग्नि प्रतिरोध और ज्वाला मंदता अलग-अलग प्रदर्शन गुण हैं, इसलिए आवश्यक परीक्षण विधि, अवधि और स्वीकृति मानदंड की पुष्टि परियोजना विनिर्देश और उपलब्ध परीक्षण दस्तावेज़ीकरण के विरुद्ध की जानी चाहिए।
बाहरी आवरण यांत्रिक सुरक्षा प्रदान करता है और ज्वाला-मंदक प्रदर्शन में योगदान देता है। आउटडोर या ट्रेंच स्थापना के लिए इसकी उपयुक्तता निर्दिष्ट म्यान परिसर, पराबैंगनी जोखिम, नमी, तापमान और यांत्रिक स्थितियों पर निर्भर करती है। जहां केबल गंभीर पर्यावरणीय या यांत्रिक तनाव के संपर्क में है, वहां स्थापना सुरक्षा पर विचार किया जाना चाहिए।
एल्युमीनियम एक्सएलपीई एफआर फायर रेसिस्टेंट लो वोल्टेज पावर केबल एक एल्यूमीनियम कंडक्टर को एक्सएलपीई इन्सुलेशन, एक आग प्रतिरोधी परत और एक लौ-मंदक म्यान के साथ जोड़ती है। यह निर्माण एकल भौतिक संपत्ति पर निर्भर होने के बजाय परियोजना की विद्युत, तापीय और अग्नि-प्रदर्शन आवश्यकताओं पर अलग से विचार करने की अनुमति देता है।
आग प्रतिरोधी संरचना का उद्देश्य निर्दिष्ट अग्नि-परीक्षण स्थितियों के तहत सर्किट निरंतरता का समर्थन करना है। सत्यापित अवधि और तापमान को प्रत्येक अग्नि परिदृश्य के लिए सामान्य परिचालन गारंटी के रूप में मानने के बजाय संबंधित परीक्षण रिपोर्ट से लिया जाना चाहिए।
ज्वाला मंदता एक परिभाषित परीक्षण के तहत लौ प्रसार को सीमित करने के लिए केबल निर्माण की क्षमता से संबंधित है। यह अग्नि प्रतिरोध से भिन्न है, जो निर्दिष्ट अग्नि स्थितियों के तहत एक निर्दिष्ट अवधि के लिए सर्किट अखंडता बनाए रखने से संबंधित है। परियोजना स्वीकृति के लिए, दोनों आवश्यकताओं को लागू मानकों और परीक्षण दस्तावेजों के अनुसार जांचा जाना चाहिए।

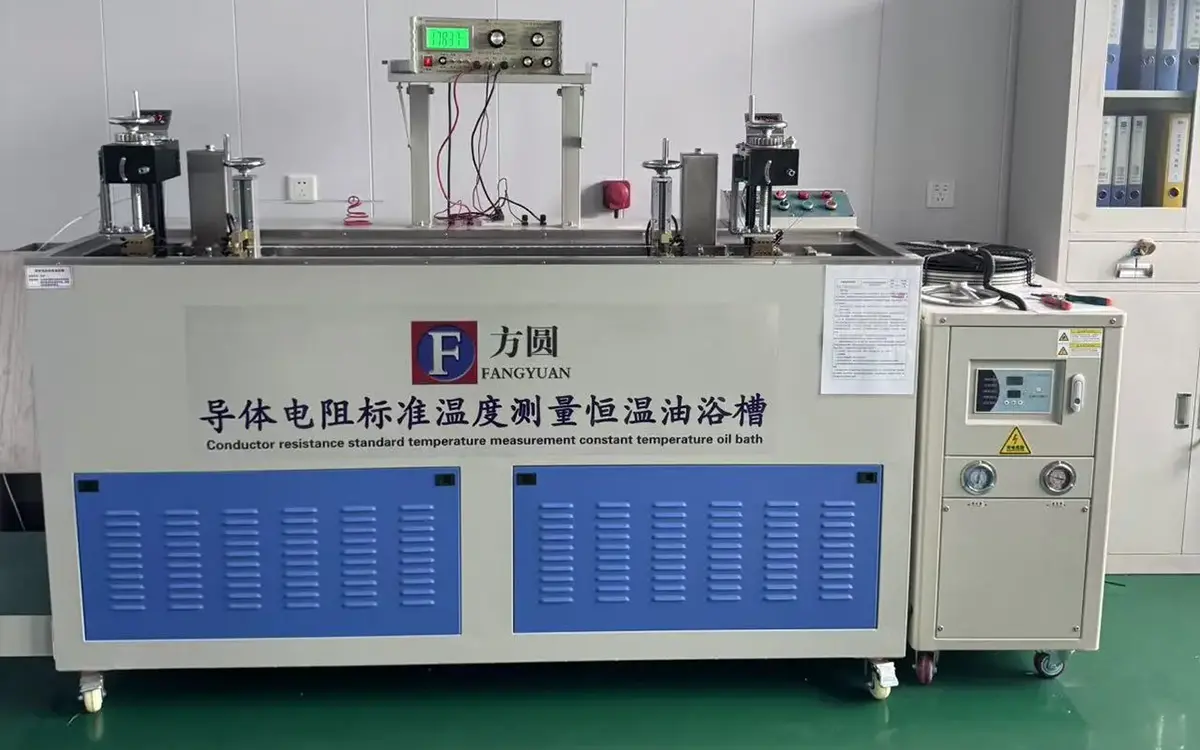

एक्सएलपीई इन्सुलेशन कंडक्टर को बाहरी सुरक्षात्मक परतों से अलग करता है और सामान्य ऑपरेशन के दौरान विद्युत इन्सुलेशन प्रदान करता है। तैयार-केबल निरीक्षण में आदेशित विनिर्देश और लागू परीक्षण आवश्यकताओं के अनुसार आयामी जांच, कंडक्टर प्रतिरोध, इन्सुलेशन-संबंधित परीक्षण और वोल्टेज-प्रतिरोधी परीक्षण शामिल हो सकते हैं।

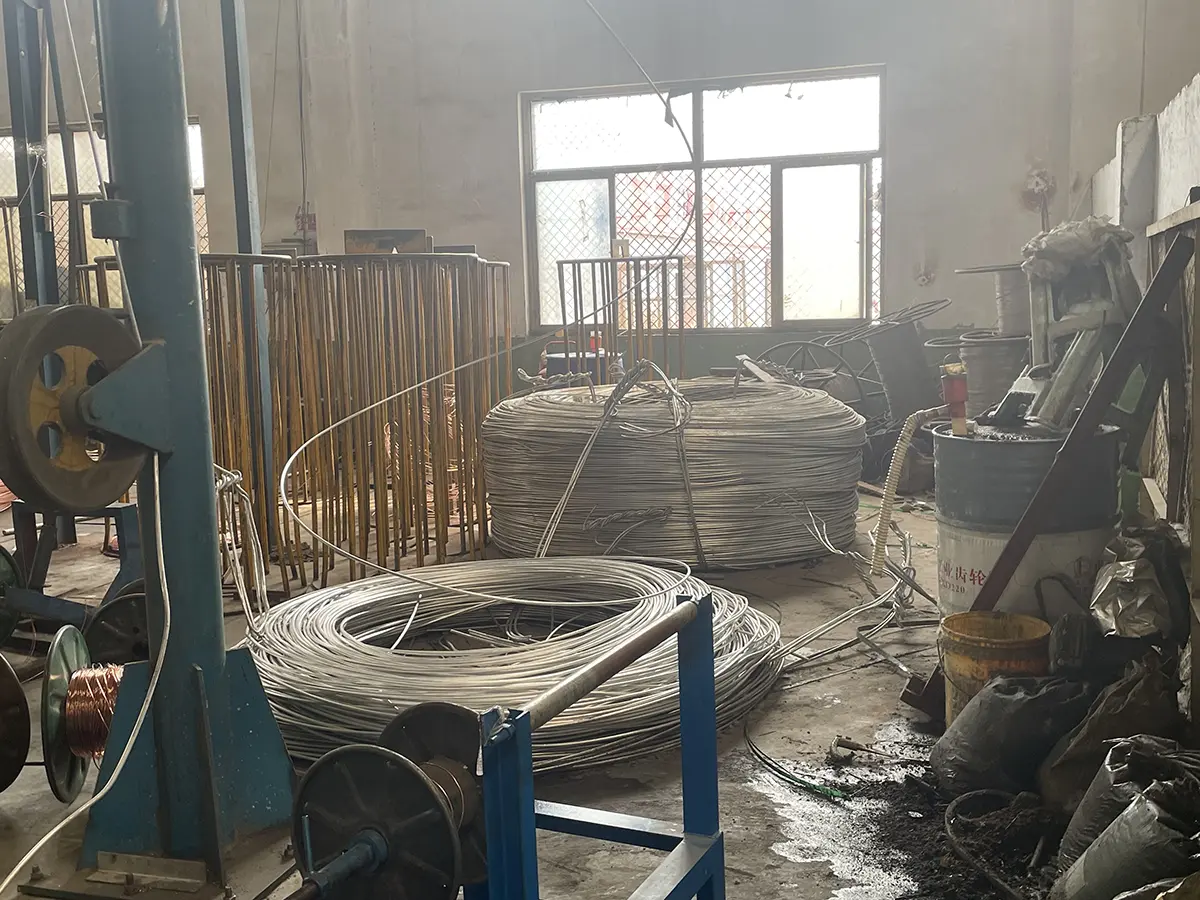

केबल उत्पादन से पहले आवश्यक विद्युत और आयामी गुणों के लिए एल्यूमीनियम कंडक्टर सामग्री की जांच की जानी चाहिए। उत्पादन रिकॉर्ड और तैयार-केबल परीक्षण परिणाम बैच ट्रैसेबिलिटी के लिए आधार प्रदान करते हैं। जहां एक परियोजना अनुबंध के लिए आवश्यक हो, फैक्ट्री निरीक्षण या तीसरे पक्ष के नमूने को एक सहमत निरीक्षण दायरे के अनुसार व्यवस्थित किया जा सकता है।
केबल चयन में लोड करंट, इंस्टॉलेशन विधि, परिवेश का तापमान, केबल ग्रुपिंग, वोल्टेज ड्रॉप और शॉर्ट-सर्किट की स्थिति पर विचार करना चाहिए। तालिका में एम्पेसिटी मान सूचीबद्ध कॉन्फ़िगरेशन के लिए संदर्भ डेटा हैं; अंतिम कंडक्टर आकार की पुष्टि परियोजना मानक द्वारा आवश्यक गणना पद्धति और सुधार कारकों का उपयोग करके की जानी चाहिए।
पीवीसी इन्सुलेशन, पीवीसी शीथ या हैलोजन-मुक्त ज्वाला-मंदक शीथ वाले केबलों के लिए, स्थापना परिवेश का तापमान 0 ℃ से कम नहीं होना चाहिए। कम तापमान वाली स्थापना केवल तभी की जानी चाहिए जब केबल निर्माण और स्थापना प्रक्रिया इसकी अनुमति देती हो।
|
वस्तु |
सिंगल-कोर केबल |
|
मल्टी-कोर केबल |
|
|
|
गैर बख़्तरबंद |
बख़्तरबंद |
गैर बख़्तरबंद |
बख़्तरबंद |
|
स्थापना के दौरान न्यूनतम झुकने त्रिज्या |
20डी |
15डी |
15डी |
12डी |
|
कनेक्शन बक्सों और टर्मिनलों के पास न्यूनतम झुकने की त्रिज्या (झुकाव को सावधानीपूर्वक नियंत्रित किया जाएगा, उदाहरण के लिए गाइड प्लेट बनाकर) |
15डी |
12डी |
12डी |
10डी |
केबल बिछाने का काम पूरा होने के बाद, 3.5 केवी के परीक्षण वोल्टेज पर 15 मिनट के लिए वोल्टेज-प्रतिरोधी परीक्षण किया जाएगा।
अस्पतालों, स्कूलों, वाणिज्यिक भवनों, औद्योगिक सुविधाओं, नगरपालिका पाइप नेटवर्क और इसी तरह की परियोजनाओं में कम वोल्टेज अग्नि-सुरक्षा बिजली वितरण के लिए एल्यूमिनियम एक्सएलपीई एफआर अग्नि प्रतिरोधी कम वोल्टेज पावर केबल पर विचार किया जा सकता है। चयन आवश्यक भार, वोल्टेज, स्थापना विधि, पर्यावरणीय स्थितियों और अग्नि-प्रदर्शन आवश्यकताओं पर आधारित होना चाहिए।
इनडोर केबल ट्रे में स्थापित लो-वोल्टेज पावर सर्किट के लिए उपयुक्त जहां अग्नि-प्रदर्शन आवश्यकताएं परियोजना विनिर्देश का हिस्सा बनती हैं। स्थापना के दौरान केबल सपोर्ट स्पेसिंग, ग्रुपिंग और गर्मी अपव्यय पर विचार किया जाना चाहिए।
जब शीथ निर्माण और पर्यावरणीय स्थितियाँ उपयुक्त हों तो केबल का उपयोग बाहरी ओवरहेड स्थापना और केबल ट्रेंच के लिए किया जा सकता है। स्थापना से पहले यूवी जोखिम, नमी, तापमान परिवर्तन और यांत्रिक सुरक्षा का मूल्यांकन किया जाना चाहिए।
जहां केबल निर्माण और परियोजना आवश्यकताएं इसकी अनुमति देती हैं वहां हल्के सीधे दफनाने पर विचार किया जा सकता है। स्थापना विधि की पुष्टि करने से पहले मिट्टी की स्थिति, नमी, संक्षारण, दफन गहराई और यांत्रिक सुरक्षा का मूल्यांकन किया जाना चाहिए।
लंबे समय तक पानी के अंदर विसर्जन करना प्रतिबंधित है। लगातार पानी के संपर्क, गंभीर रासायनिक संदूषण, असाधारण यांत्रिक लोडिंग या अन्य विशेष स्थितियों वाले स्थानों के लिए, उन स्थितियों के लिए विशेष रूप से डिजाइन किए गए केबल निर्माण का चयन किया जाना चाहिए।
कियानचेंग केबल निर्माण और तैयार उत्पाद परीक्षण के लिए उत्पादन और निरीक्षण रिकॉर्ड रखता है। उत्पाद कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के आधार पर, दस्तावेज़ीकरण में उत्पाद विनिर्देश, फ़ैक्टरी परीक्षण रिकॉर्ड, वोल्टेज-प्रतिरोधी परीक्षण परिणाम, अग्नि-प्रदर्शन परीक्षण रिपोर्ट और बैच ट्रैसेबिलिटी जानकारी शामिल हो सकती है।
निर्यात परियोजनाओं के लिए, ग्राहक आवश्यक कंडक्टर आकार, केबल की लंबाई, स्थापना विधि, अग्नि-प्रदर्शन आवश्यकताओं और लागू मानकों को पहले से प्रदान कर सकते हैं। यह जानकारी उत्पादन से पहले उचित केबल निर्माण और दस्तावेज़ीकरण पैकेज निर्धारित करने में मदद करती है।
अनुबंध द्वारा आवश्यक होने पर ग्राहक कारखाने का दौरा, सहमत निरीक्षण प्रक्रियाएं और स्वतंत्र तृतीय-पक्ष नमूनाकरण की व्यवस्था की जा सकती है। ऑर्डर विनिर्देश के अनुसार लंबाई काटने और सतह अंकन पर भी चर्चा की जा सकती है।
ए: तुलनीय विद्युत डिजाइन स्थितियों के तहत एल्यूमीनियम तांबे की तुलना में कंडक्टर द्रव्यमान को कम करता है। केबल के वजन और लागत में वास्तविक अंतर कंडक्टर के आकार, केबल निर्माण, स्थापना विधि और परियोजना आवश्यकताओं पर निर्भर करता है। कंडक्टर का आकार केवल वजन पर आधारित नहीं होना चाहिए।
ए: अभ्रक परत कंडक्टर के चारों ओर आग प्रतिरोधी बाधा के रूप में कार्य करती है। एक योग्य अग्नि परीक्षण के तहत, यह निर्दिष्ट परीक्षण अवधि के लिए विद्युत इन्सुलेशन और सर्किट अखंडता को बनाए रखने में मदद करता है। सत्यापित प्रदर्शन प्रासंगिक परीक्षण रिपोर्ट से लिया जाना चाहिए।
ए: एक्सएलपीई को आमतौर पर वहां चुना जाता है जहां उच्च ऑपरेटिंग-तापमान क्षमता और थर्मल उम्र बढ़ने के प्रतिरोध की आवश्यकता होती है। उपयुक्त इन्सुलेशन प्रणाली अभी भी वोल्टेज स्तर, परिवेश की स्थिति, स्थापना विधि और लागू मानक पर निर्भर करती है।
ए: चयन में लोड वर्तमान, स्थापना विधि, परिवेश तापमान, समूहन, वोल्टेज ड्रॉप और शॉर्ट-सर्किट स्थितियों पर विचार करना चाहिए। विनिर्देश तालिका में दिखाए गए एम्पैसिटी मानों का उपयोग लागू डिज़ाइन गणना और सुधार कारकों के साथ किया जाना चाहिए।
ए: स्थापना के दौरान, गैर-बख़्तरबंद सिंगल-कोर केबल के लिए न्यूनतम झुकने का त्रिज्या 20D, बख़्तरबंद सिंगल-कोर केबल के लिए 15D, गैर-बख़्तरबंद मल्टी-कोर केबल के लिए 15D और बख़्तरबंद मल्टी-कोर केबल के लिए 12D है। कनेक्शन बॉक्स और टर्मिनलों के पास, निर्दिष्ट मान क्रमशः 15D, 12D, 12D और 10D हैं।
ए: आपूर्ति की गई स्थापना आवश्यकताओं के अनुसार, 15 मिनट के लिए 3.5 केवी पर बिछाने के बाद वोल्टेज-प्रतिरोधी परीक्षण किया जाएगा। वास्तविक परीक्षण प्रक्रिया को लागू परियोजना विनिर्देश और सुरक्षा आवश्यकताओं का पालन करना चाहिए।
ए: पर्यावरण और स्थापना की स्थिति उपयुक्त होने पर आउटडोर ओवरहेड स्थापना, केबल-ट्रेंच स्थापना और प्रकाश प्रत्यक्ष दफन पर विचार किया जा सकता है। लंबे समय तक पानी के भीतर विसर्जन निषिद्ध है। स्थापना से पहले यूवी जोखिम, नमी, मिट्टी की स्थिति और यांत्रिक सुरक्षा का मूल्यांकन किया जाना चाहिए।
ए: उत्पाद कॉन्फ़िगरेशन और अनुबंध के आधार पर, उपलब्ध दस्तावेज़ों में उत्पाद विनिर्देश, फ़ैक्टरी परीक्षण रिकॉर्ड, वोल्टेज-प्रतिरोधी परीक्षण परिणाम, अग्नि-प्रदर्शन परीक्षण रिपोर्ट और बैच ट्रैसेबिलिटी रिकॉर्ड शामिल हो सकते हैं। उत्पादन से पहले आवश्यक दस्तावेज की पुष्टि की जानी चाहिए।
