कियानचेंग एल्यूमिनियम पीवीसी एफआर फायर रेसिस्टेंट लो वोल्टेज पावर केबल को लो-वोल्टेज बिजली वितरण के लिए डिज़ाइन किया गया है जहां लौ-मंदक और आग प्रतिरोधी प्रदर्शन की आवश्यकता होती है। एल्यूमीनियम कंडक्टर निर्माण को भवन सेवाओं, आपातकालीन बिजली सर्किट, औद्योगिक सुविधाओं और अन्य परियोजनाओं के लिए निर्दिष्ट किया जा सकता है जहां कंडक्टर वजन, स्थापना की स्थिति और अग्नि-प्रदर्शन आवश्यकताओं पर एक साथ विचार करने की आवश्यकता होती है।
|
नाममात्र कंडक्टर क्रॉस-अनुभागीय क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान की मोटाई (मिमी) |
अनुमानित केबल बाहरी व्यास (मिमी) |
अल कंडक्टर का डीसी प्रतिरोध (Ω/किमी) |
परीक्षण वोल्टेज (kV/5min) |
एम्पासिटी-अल इन एयर (ए) |
सीधे दबी हुई मिट्टी में एम्पासिटी-अल (ए) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
केबल लो-वोल्टेज पावर ट्रांसमिशन के लिए एल्यूमीनियम कंडक्टर का उपयोग करता है। एल्यूमीनियम निर्माण समतुल्य क्रॉस-अनुभागीय क्षेत्र में तांबे की तुलना में कंडक्टर के वजन को कम कर सकता है, लेकिन कंडक्टर चयन में प्रतिरोध, स्वीकार्य वर्तमान, वोल्टेज ड्रॉप, कनेक्शन विधि और स्थापना स्थितियों पर भी विचार करना चाहिए। तकनीकी तालिका के मान प्रोजेक्ट-स्तरीय केबल चयन के लिए प्रारंभिक बिंदु प्रदान करते हैं।
आग प्रतिरोधी निर्माण का उद्देश्य निर्दिष्ट अग्नि-परीक्षण स्थितियों के तहत सर्किट निरंतरता बनाए रखने में मदद करना है। आवश्यक अग्नि-प्रतिरोध स्तर की पुष्टि लागू उत्पाद मानक और परियोजना विनिर्देश से की जानी चाहिए। अग्नि प्रतिरोध और ज्वाला मंदता अलग-अलग प्रदर्शन विशेषताएँ हैं और इनका मूल्यांकन संबंधित परीक्षण आवश्यकताओं का उपयोग करके किया जाना चाहिए।
बताए गए निर्माण में इन्सुलेशन और बाहरी आवरण के लिए ज्वाला-मंदक पीवीसी का उपयोग किया जाता है। इसकी भूमिका निर्दिष्ट परीक्षण स्थितियों के तहत लौ प्रसार को सीमित करना है। वास्तविक प्रदर्शन स्तर को केवल सामग्री के नाम से अनुमान लगाने के बजाय संबंधित उत्पाद परीक्षण रिपोर्ट के माध्यम से सत्यापित किया जाना चाहिए।
उत्पाद विनिर्देश के अनुसार कंडक्टर क्रॉस-सेक्शनल क्षेत्र के साथ इन्सुलेशन और शीथ की मोटाई बढ़ जाती है। ये आयाम समग्र केबल व्यास, स्थापना स्थान और यांत्रिक सुरक्षा आवश्यकताओं को प्रभावित करते हैं, इसलिए अंतिम केबल आकार को उपलब्ध ट्रे, नाली या ट्रेंच व्यवस्था के अनुसार जांचा जाना चाहिए।

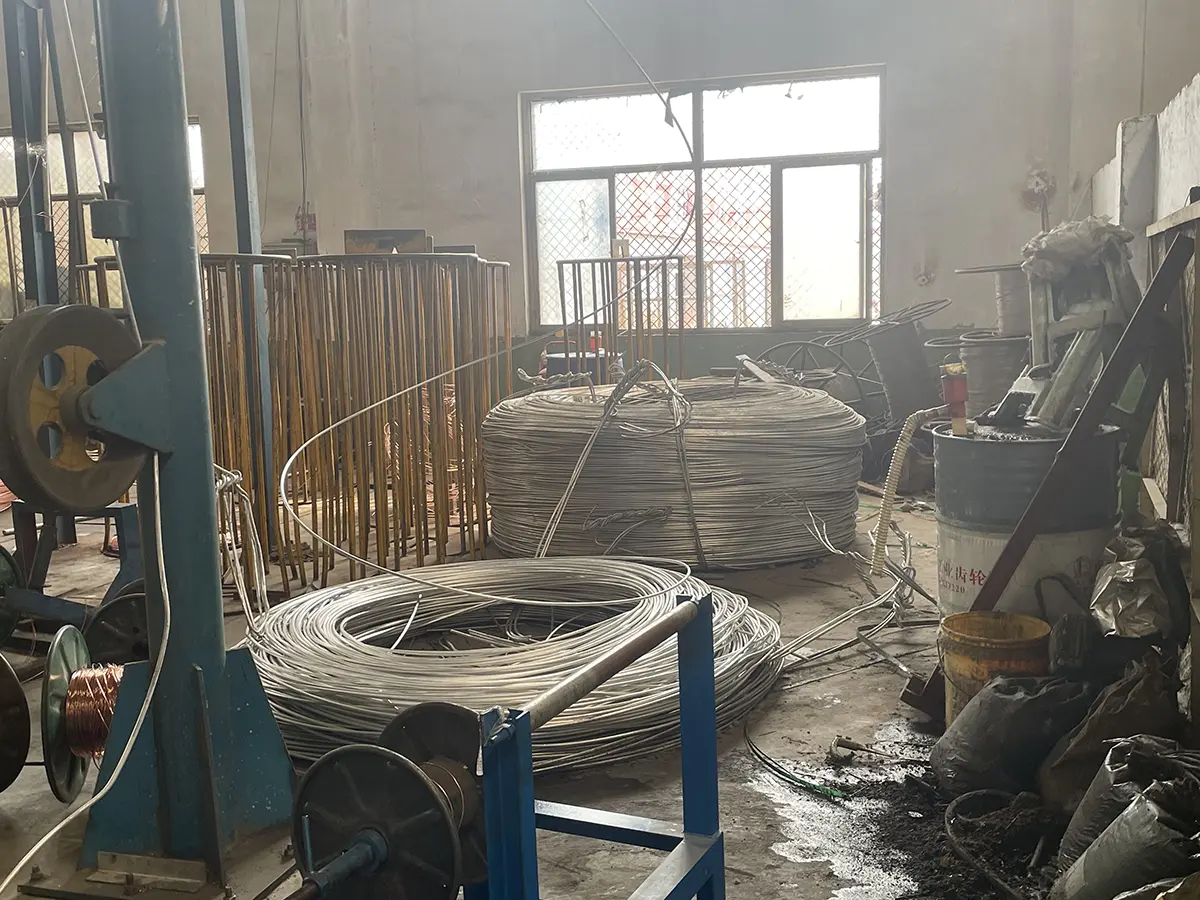

कियानचेंग कंडक्टर प्रसंस्करण, आग प्रतिरोधी परत अनुप्रयोग, इन्सुलेशन एक्सट्रूज़न और शीथ एक्सट्रूज़न के माध्यम से केबल का निर्माण करता है। उत्पादन निरीक्षण में सहमत विनिर्देश के अनुसार कंडक्टर प्रतिरोध, आयामी जांच, इन्सुलेशन प्रदर्शन और प्रासंगिक अग्नि-प्रदर्शन परीक्षण शामिल हो सकते हैं।
प्रसंस्करण से पहले आने वाले कंडक्टर और इन्सुलेशन सामग्री को लागू उत्पादन आवश्यकताओं के अनुसार जांचा जाता है। एल्यूमीनियम कंडक्टर प्रतिरोध और आयामी स्थिरता महत्वपूर्ण गुणवत्ता-नियंत्रण बिंदु हैं क्योंकि वे सीधे विद्युत प्रदर्शन और तैयार-केबल अनुरूपता को प्रभावित करते हैं।
उत्पादन के दौरान कंडक्टर प्रसंस्करण, आग प्रतिरोधी परत अनुप्रयोग और एक्सट्रूज़न पैरामीटर नियंत्रित किए जाते हैं। उत्पादन बैचों के बीच आयामी भिन्नता को कम करने के लिए उत्पाद विनिर्देश के अनुसार इन्सुलेशन और शीथ की मोटाई की जांच की जाती है।
उत्पादन और निरीक्षण रिकॉर्ड को संबंधित केबल बैच और रील पहचान के साथ जोड़ा जा सकता है। इंजीनियरिंग आदेशों के लिए, परियोजना फाइलिंग और स्वीकृति का समर्थन करने के लिए आवश्यक निरीक्षण दस्तावेज़, परीक्षण रिकॉर्ड और रील जानकारी पर उत्पादन से पहले सहमति व्यक्त की जा सकती है।
खरीद विनिर्देश के अनुसार आवश्यक होने पर तीसरे पक्ष के कारखाने के निरीक्षण, नमूने या गवाह परीक्षण की व्यवस्था की जा सकती है। निरीक्षण के दायरे की पहले से पुष्टि की जानी चाहिए ताकि संबंधित नमूने, परीक्षण उपकरण और उत्पादन रिकॉर्ड उपलब्ध हों।
आग प्रतिरोधी निर्माण उन सर्किटों के लिए है जहां परिभाषित अग्नि जोखिम के दौरान निरंतर विद्युत कार्य परियोजना की आवश्यकता का हिस्सा है। आवश्यक परीक्षण अवधि, लौ तापमान, यांत्रिक स्थिति और सर्किट-अखंडता मानदंड की पुष्टि लागू मानक और परियोजना विनिर्देश से की जानी चाहिए।
ज्वाला-मंदक प्रदर्शन परिभाषित परीक्षण स्थितियों के तहत केबल के साथ लौ प्रसार की सीमा से संबंधित है। IEC 60332 आग की स्थिति में इलेक्ट्रिक और ऑप्टिकल-फाइबर केबलों पर परीक्षण को कवर करता है, जिसमें व्यक्तिगत केबल और समूह-केबल व्यवस्था के लिए ऊर्ध्वाधर लौ-प्रसार विधियां शामिल हैं।
अग्नि-सुरक्षा स्वीकृति आवश्यकताओं वाली परियोजनाओं के लिए, लागू परीक्षण रिपोर्ट में परीक्षण किए गए केबल निर्माण, कंडक्टर आकार, परीक्षण विधि और परिणाम की पहचान होनी चाहिए। यह तकनीकी समीक्षा के लिए केवल अग्नि-प्रतिरोधी या ज्वाला-मंदक जैसे सामान्य विवरणों पर निर्भर रहने से अधिक उपयोगी है।
आग के दौरान सर्किट अखंडता बनाए रखने के लिए आवश्यक कम वोल्टेज केबलों के लिए, आईईसी 60331 परिभाषित आग स्थितियों के तहत परीक्षण विधियां प्रदान करता है। मानक के विभिन्न भाग केबल व्यास और परीक्षण व्यवस्था के अनुसार लागू होते हैं, इसलिए सटीक परीक्षण विधि को केबल निर्माण और परियोजना की आवश्यकता से मेल खाना चाहिए।

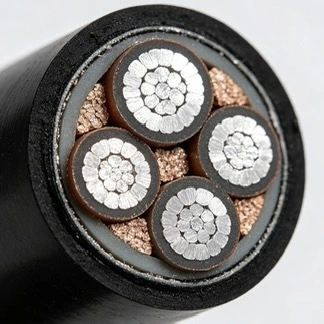

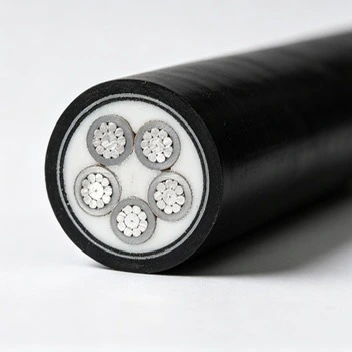

केबल निर्माण एल्यूमीनियम कंडक्टर, आग प्रतिरोधी परत, इन्सुलेशन और बाहरी आवरण को जोड़ता है। प्रत्येक परत एक अलग कार्य करती है, इसलिए चयन में केवल कंडक्टर सामग्री के बजाय पूर्ण निर्माण पर विचार करना चाहिए।
कंडक्टर लो-वोल्टेज सर्किट के लिए विद्युत पथ प्रदान करता है। क्रॉस-सेक्शनल क्षेत्र का चयन डिज़ाइन वर्तमान, स्वीकार्य वोल्टेज ड्रॉप, स्थापना स्थितियों और लागू विद्युत आवश्यकताओं के अनुसार किया जाना चाहिए।
आग प्रतिरोधी परत निर्दिष्ट अग्नि जोखिम के दौरान कंडक्टर के चारों ओर थर्मल सुरक्षा प्रदान करती है। इसके प्रदर्शन का मूल्यांकन सामान्य ऑपरेटिंग-तापमान डेटा के बजाय लागू अग्नि-प्रतिरोध परीक्षण के माध्यम से किया जाता है।
इन्सुलेशन ऊर्जावान कंडक्टर को अन्य प्रवाहकीय या बाहरी घटकों से अलग करता है। उत्पादन के दौरान विद्युत अखंडता और आयामी स्थिरता के लिए समान इन्सुलेशन मोटाई महत्वपूर्ण है।
बाहरी आवरण बाहरी स्थापना वातावरण के खिलाफ सुरक्षा प्रदान करता है और केबल के लौ-मंदक प्रदर्शन में योगदान देता है। जहां बाहरी स्थापना की आवश्यकता होती है, वहां वास्तविक जोखिम स्थितियों के खिलाफ म्यान सामग्री और पर्यावरणीय प्रतिरोध की पुष्टि की जानी चाहिए।
एल्युमीनियम पीवीसी एफआर फायर रेसिस्टेंट लो वोल्टेज पावर केबल को अस्पतालों, स्कूलों, शॉपिंग सेंटरों, कार्यालय भवनों और अन्य सार्वजनिक सुविधाओं में चयनित लो-वोल्टेज सर्किट के लिए निर्दिष्ट किया जा सकता है जहां अग्नि-प्रदर्शन आवश्यकताएं लागू होती हैं। विशिष्ट सर्किट में आपातकालीन बिजली, आग से संबंधित उपकरण और अन्य निर्दिष्ट कम-वोल्टेज भार शामिल हो सकते हैं।
औद्योगिक संयंत्र और उत्पादन सुविधाएं चयनित आपातकालीन या आवश्यक बिजली सर्किट के लिए आग प्रतिरोधी कम वोल्टेज केबल का उपयोग कर सकते हैं। केबल का आकार उपकरण लोड, शुरुआती करंट, स्थापना व्यवस्था और आवश्यक वोल्टेज-ड्रॉप सीमा से निर्धारित किया जाना चाहिए।
केबल को कम वोल्टेज वितरण और नवीकरण परियोजनाओं के लिए विचार किया जा सकता है जहां एल्यूमीनियम कंडक्टर विद्युत डिजाइन और निर्दिष्ट अग्नि-प्रदर्शन आवश्यकताओं के लिए उपयुक्त हैं। प्रोजेक्ट के आधार पर इंस्टॉलेशन में केबल ट्रे, ट्रेंच या अन्य संरक्षित रूटिंग सिस्टम शामिल हो सकते हैं।
भूमिगत केबल मार्गों के लिए नमी, यांत्रिक क्षति, संक्षारण, जल निकासी और रखरखाव तक पहुंच पर विचार करने की आवश्यकता होती है। प्रत्यक्ष दफन का उपयोग केवल वहीं किया जाना चाहिए जहां केबल निर्माण और परियोजना विनिर्देश इसकी अनुमति देते हैं, अतिरिक्त सुरक्षा लागू की जाती है जहां साइट की स्थितियों की आवश्यकता होती है।
ट्रे या ऊर्ध्वाधर स्थापना से पहले, इंजीनियरों को केबल वजन, झुकने की आवश्यकताओं, समर्थन रिक्ति, गर्मी अपव्यय और एक साथ स्थापित सर्किट की संख्या को सत्यापित करना चाहिए। एल्यूमिनियम कंडक्टर उपयोगी हो सकते हैं जहां केबल वजन एक महत्वपूर्ण स्थापना विचार है, लेकिन विद्युत आकार प्राथमिक चयन कारक बना हुआ है।
क्रॉस-सेक्शनल क्षेत्र को डिजाइन करंट के अनुसार चुना जाना चाहिए और स्वीकार्य वोल्टेज ड्रॉप, स्थापना की स्थिति, परिवेश के तापमान और केबल ग्रुपिंग के खिलाफ जांच की जानी चाहिए। तालिका में एम्पैसिटी मानों की व्याख्या सार्वभौमिक फ़ील्ड मानों के रूप में उपयोग करने के बजाय वास्तविक परियोजना स्थापना स्थितियों के साथ की जानी चाहिए।
खरीद दस्तावेज़ में अग्नि प्रतिरोध और ज्वाला मंदता को अलग से निर्दिष्ट किया जाना चाहिए। यदि किसी परियोजना को आग लगने के दौरान निरंतर सर्किट संचालन की आवश्यकता होती है, तो आवश्यक अग्नि-अखंडता परीक्षण विधि और अवधि स्पष्ट रूप से बताई जानी चाहिए। यदि परियोजना को केवल ज्वाला प्रसार की सीमा की आवश्यकता है, तो लागू ज्वाला-मंदक परीक्षण की पहचान की जानी चाहिए।
इनडोर, आउटडोर, भूमिगत और केबल-ट्रे इंस्टॉलेशन बाहरी आवरण और सहायक इंस्टॉलेशन सिस्टम पर अलग-अलग आवश्यकताएं लगा सकते हैं। नमी, रासायनिक जोखिम, तेज धूप या उच्च यांत्रिक जोखिम वाली परियोजनाओं के लिए, केबल निर्माण को अंतिम रूप देने से पहले स्थापना स्थितियों की समीक्षा की जानी चाहिए।
निर्यात और बुनियादी ढांचे के आदेशों के लिए, खरीद विनिर्देश कंडक्टर प्रतिरोध, इन्सुलेशन आयाम, परीक्षण वोल्टेज, अग्नि-प्रदर्शन परीक्षण, निरीक्षण दायरा और दस्तावेज़ीकरण आवश्यकताओं को परिभाषित कर सकता है। उत्पादन से पहले इन वस्तुओं पर सहमति देने से खरीद दस्तावेजों और अंतिम स्वीकृति मानदंडों के बीच अंतर से बचने में मदद मिलती है।
कोटेशन या तकनीकी समीक्षा के लिए, ग्राहक रेटेड वोल्टेज, कंडक्टर क्रॉस-सेक्शन, आवश्यक केबल लंबाई, इंस्टॉलेशन विधि, प्रोजेक्ट एप्लिकेशन और लागू मानक प्रदान कर सकते हैं। कियानचेंग इन विवरणों की समीक्षा कर सकता है और आवश्यक तकनीकी दस्तावेजों के साथ उपयुक्त एल्यूमीनियम पीवीसी एफआर अग्नि प्रतिरोधी कम वोल्टेज पावर केबल निर्माण की पुष्टि कर सकता है।
आग प्रतिरोधी सर्किट से जुड़ी परियोजनाओं के लिए, उत्पादन से पहले आवश्यक अग्नि-अखंडता परीक्षण विधि, लौ-मंदक परीक्षण स्तर, कंडक्टर प्रतिरोध आवश्यकताओं और निरीक्षण प्रक्रिया को निर्दिष्ट करना भी उपयोगी है। यह जानकारी विनिर्माण और गुणवत्ता-नियंत्रण टीमों को एक परिभाषित तकनीकी विशिष्टता के विरुद्ध काम करने की अनुमति देती है।

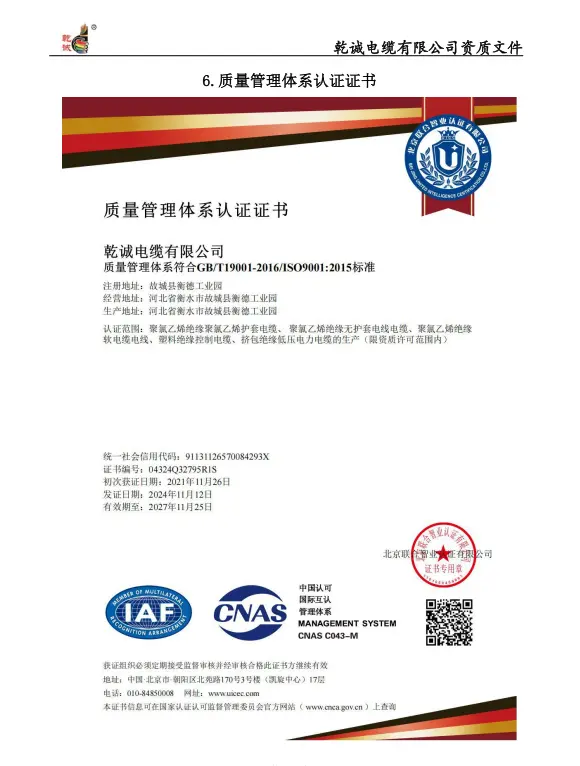

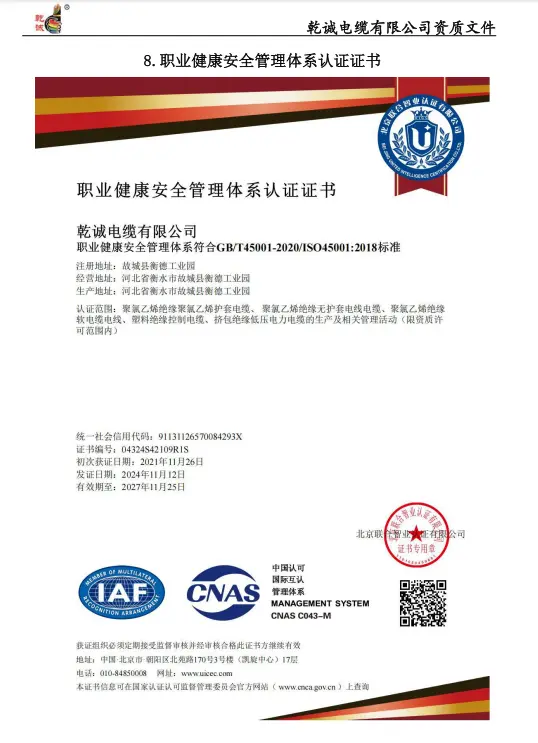

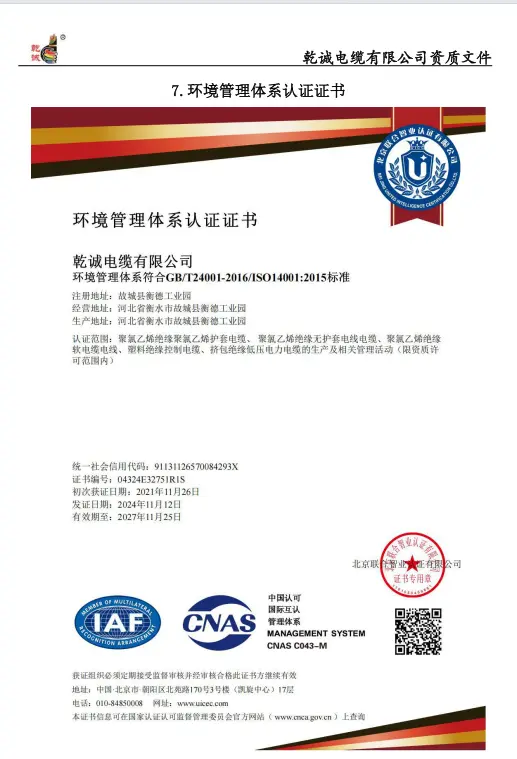

जहां परियोजना पर लागू हो, कियानचेंग ISO9001, ISO14001 और ISO45001 प्रमाणपत्रों सहित गुणवत्ता, पर्यावरण और व्यावसायिक-स्वास्थ्य-और-सुरक्षा प्रबंधन प्रणालियों से संबंधित दस्तावेज़ प्रदान कर सकता है।
उत्पादन लाइसेंस और उत्पाद-विशिष्ट योग्यता दस्तावेज़ उत्पाद, गंतव्य बाज़ार और परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं। ग्राहकों को ऑर्डर देने से पहले स्थानीय नियामक या परियोजना स्वीकृति के लिए आवश्यक सटीक प्रमाणपत्रों की पुष्टि करनी चाहिए।
परीक्षण किए गए निर्माण और लागू परीक्षण विधि के अनुसार अग्नि-प्रतिरोध और ज्वाला-मंदक परीक्षण रिपोर्ट प्रदान की जा सकती है। तकनीकी समीक्षा के लिए, रिपोर्ट को आदेशित केबल निर्माण, कंडक्टर आकार और आवश्यक प्रदर्शन स्तर के अनुसार जांचा जाना चाहिए।
विदेशी ऑर्डर के लिए, खरीद समझौते में शामिल होने पर तकनीकी दस्तावेजों में अंग्रेजी-भाषा विनिर्देश, निरीक्षण रिकॉर्ड, फैक्ट्री स्वीकृति दस्तावेज, पैकिंग जानकारी और बैच ट्रैसेबिलिटी रिकॉर्ड शामिल हो सकते हैं।
उत्तर: वे विभिन्न अग्नि-प्रदर्शन विशेषताओं को संबोधित करते हैं। एक ज्वाला-मंदक केबल को परिभाषित परीक्षण स्थितियों के तहत लौ प्रसार को सीमित करने के लिए डिज़ाइन किया गया है, जबकि एक आग प्रतिरोधी केबल को लागू अग्नि-परीक्षण स्थितियों के तहत एक निर्दिष्ट अवधि के लिए सर्किट अखंडता बनाए रखने के लिए डिज़ाइन किया गया है। आवश्यक प्रदर्शन को परियोजना विनिर्देश में बताया जाना चाहिए।
ए: एल्यूमीनियम समान नाममात्र क्रॉस-अनुभागीय क्षेत्र में तांबे की तुलना में कंडक्टर वजन को कम कर सकता है। इसलिए उन परियोजनाओं के लिए इस पर विचार किया जा सकता है जहां केबल वजन, स्थापना प्रबंधन और सामग्री लागत महत्वपूर्ण कारक हैं। कंडक्टर का आकार अभी भी वर्तमान क्षमता, वोल्टेज ड्रॉप और लागू विद्युत आवश्यकताओं के अनुसार चुना जाना चाहिए।
ए: चयन में डिजाइन वर्तमान, स्थापना विधि, परिवेश तापमान, केबल समूहन, सर्किट लंबाई, वोल्टेज ड्रॉप और शॉर्ट-सर्किट स्थितियों पर विचार करना चाहिए। तालिका में एम्पेसिटी मान संदर्भ डेटा प्रदान करते हैं, लेकिन अंतिम चयन को वास्तविक स्थापना व्यवस्था के विरुद्ध जांचा जाना चाहिए।
ए: इसे लो-वोल्टेज सर्किट के लिए माना जा सकता है जहां परियोजना को संबंधित आग प्रतिरोधी निर्माण की आवश्यकता होती है। अग्नि पंपों, आपातकालीन प्रकाश व्यवस्था या अन्य जीवन-सुरक्षा उपकरणों के लिए, केबल चयन से पहले आवश्यक सर्किट-अखंडता अवधि और लागू स्थानीय या परियोजना मानक की पुष्टि की जानी चाहिए।
उत्तर: बाहरी उपयोग म्यान निर्माण, पर्यावरणीय जोखिम और स्थापना विधि पर निर्भर करता है। जहां केबल लंबे समय तक धूप, नमी, रसायनों या यांत्रिक क्षति के संपर्क में है, परियोजना को आवश्यक पर्यावरण संरक्षण और स्थापना प्रणाली निर्दिष्ट करनी चाहिए।
उत्तर: प्रत्यक्ष दफन का उपयोग केवल तभी किया जाना चाहिए जब केबल विनिर्देश और परियोजना डिजाइन द्वारा अनुमति दी गई हो। सीधे दफनाने का चयन करने से पहले मिट्टी की नमी, संक्षारण, यांत्रिक सुरक्षा, जल निकासी और अपेक्षित सेवा शर्तों का मूल्यांकन किया जाना चाहिए। कठिन वातावरण में नाली या अन्य सुरक्षात्मक उपायों की आवश्यकता हो सकती है।
उत्तर: हाँ. फ़ैक्टरी निरीक्षण, नमूनाकरण और साक्ष्य परीक्षण की व्यवस्था सहमत निरीक्षण योजना के अनुसार की जा सकती है। उत्पादन से पहले आवश्यक परीक्षण आइटम, नमूनाकरण विधि, दस्तावेज़ीकरण और स्वीकृति मानदंड की पुष्टि की जानी चाहिए।
ए: उपयोगी जानकारी में कंडक्टर का आकार, केबल की लंबाई, वोल्टेज स्तर, स्थापना विधि, अनुप्रयोग, गंतव्य देश, लागू मानक और आवश्यक अग्नि-प्रदर्शन स्तर शामिल हैं। यदि केबल विनिर्देश को अंतिम रूप नहीं दिया गया है, तो प्रारंभिक तकनीकी समीक्षा के लिए परियोजना लोड और स्थापना की स्थिति प्रदान की जा सकती है।
