एल्यूमिनियम पीवीसी आग प्रतिरोधी पावर केबल

कम-वोल्टेज सर्किट के लिए जिन्हें एक निर्दिष्ट आग जोखिम के दौरान सक्रिय रहने की आवश्यकता होती है, एल्यूमिनियम पीवीसी फायर रेसिस्टेंट पावर केबल एक एल्यूमीनियम कंडक्टर को विद्युत इन्सुलेशन, एक समर्पित आग प्रतिरोधी परत और एक पीवीसी सुरक्षात्मक आवरण के साथ जोड़ती है। यह आपातकालीन बिजली वितरण और परिभाषित अग्नि-निरंतरता आवश्यकताओं वाले अन्य सर्किटों के लिए है।

यह रेंज 1.5 मिमी² से 1000 मिमी² तक के कंडक्टर आकार को कवर करती है, जिसमें कंडक्टर प्रतिरोध, विभिन्न स्थापना स्थितियों के तहत वोल्टेज और एम्पेसिटी का सामना करने के लिए विद्युत डेटा प्रदान किया जाता है। अंतिम केबल चयन सर्किट लोड, मार्ग की लंबाई, स्थापना विधि, स्वीकार्य वोल्टेज ड्रॉप और लागू अग्नि-सुरक्षा आवश्यकताओं पर निर्भर करता है।

उत्पाद आयाम और तकनीकी पैरामीटर

निर्माण एवं सामग्री चयन

केबल चार कार्यात्मक परतों के आसपास बनाई गई है जो सामान्य ऑपरेशन के दौरान और निर्दिष्ट अग्नि-परीक्षण स्थितियों के तहत एक साथ काम करती हैं। एल्यूमीनियम कंडक्टर विद्युत भार वहन करता है, जबकि इन्सुलेशन विद्युत पृथक्करण प्रदान करता है। एक समर्पित आग प्रतिरोधी परत उच्च तापमान के संपर्क में आने पर सर्किट की सुरक्षा में मदद करती है, और पीवीसी आवरण बाहरी सुरक्षात्मक सतह बनाता है।

एल्यूमिनियम कंडक्टर

एल्युमिनियम का उपयोग विद्युत धारा प्रवाहित करने वाले चालक के रूप में किया जाता है। तांबे की तुलना में इसका कम घनत्व केबल वजन और हैंडलिंग के लिए प्रासंगिक हो सकता है, खासकर लंबे केबल मार्गों पर। हालाँकि, एल्यूमीनियम कंडक्टरों को उचित आकार और संगत समाप्ति घटकों की आवश्यकता होती है। कंडक्टर क्रॉस-सेक्शन का चयन करने से पहले वर्तमान क्षमता, वोल्टेज ड्रॉप और स्थापना स्थितियों पर विचार किया जाना चाहिए।

आग प्रतिरोधी परत

आग प्रतिरोधी परत का उद्देश्य निर्दिष्ट अग्नि जोखिम के दौरान विद्युत कोर को थर्मल सुरक्षा प्रदान करना है। इसके कार्य को ज्वाला मंदता से अलग किया जाना चाहिए: ज्वाला मंदक सामग्री मुख्य रूप से लौ प्रसार को सीमित करने के लिए होती है, जबकि अग्नि प्रतिरोधी केबल निर्माण का मूल्यांकन परिभाषित अग्नि-परीक्षण स्थितियों के तहत सर्किट संचालन को बनाए रखने के लिए किया जाता है।

पीवीसी इन्सुलेशन और बाहरी आवरण

इन्सुलेशन कंडक्टर के चारों ओर आवश्यक विद्युत पृथक्करण प्रदान करता है, जबकि पीवीसी शीथ तैयार केबल को हैंडलिंग और स्थापना के दौरान सामान्य बाहरी संपर्क से बचाता है। तालिका में दिखाए गए इन्सुलेशन और शीथ की मोटाई कंडक्टर के आकार के साथ भिन्न होती है और केबल के आयामी विनिर्देश का हिस्सा बनती है।

विद्युत और अग्नि-प्रदर्शन संबंधी विचार

आग से संबंधित बिजली सर्किट के लिए, केबल के प्रदर्शन का मूल्यांकन केवल लौ प्रतिरोध द्वारा नहीं किया जा सकता है। विद्युत निरंतरता, इन्सुलेशन स्थिति, कंडक्टर प्रतिरोध और लागू अग्नि-परीक्षण स्थितियों सभी पर एक साथ विचार करने की आवश्यकता है। आपूर्ति किया गया उत्पाद डेटा 3.5 केवी/5 मिनट परीक्षण वोल्टेज निर्दिष्ट करता है और हवा और सीधे दबी हुई मिट्टी में स्थापना के लिए अलग-अलग वर्तमान-वाहक मान प्रदान करता है।

अग्नि-प्रतिरोध परीक्षण की स्थितियाँ

आपूर्ति की गई उत्पाद जानकारी 750°C परीक्षण स्थिति के तहत 90 मिनट का अग्नि-प्रतिरोध प्रदर्शन निर्दिष्ट करती है। इस मान को एक सार्वभौमिक कथन के बजाय निर्दिष्ट केबल निर्माण और परीक्षण विधि से जुड़े परीक्षण परिणाम के रूप में समझा जाना चाहिए कि केबल प्रत्येक वास्तविक आग के तहत समान अवधि के लिए बिजली बनाए रखेगी। परियोजना की मंजूरी लागू परीक्षण रिपोर्ट और स्थानीय अग्नि-सुरक्षा आवश्यकताओं पर आधारित होनी चाहिए।

कंडक्टर प्रतिरोध और एम्पैसिटी

कंडक्टर डीसी प्रतिरोध को लागू एल्यूमीनियम कंडक्टर आकारों के लिए तकनीकी तालिका में सूचीबद्ध किया गया है। हवा और सीधे दबी हुई मिट्टी में स्थापना के लिए एम्पैसिटी के आंकड़े अलग-अलग प्रदान किए जाते हैं क्योंकि स्थापना स्थितियों के साथ गर्मी अपव्यय में परिवर्तन होता है। वास्तविक केबल आकार के लिए परिवेश के तापमान, केबल समूहन, दफन की स्थिति, मार्ग की लंबाई और स्वीकार्य वोल्टेज ड्रॉप पर भी विचार करने की आवश्यकता हो सकती है।

प्रतिरोध-वोल्टेज प्रदर्शन

सूचीबद्ध 3.5 केवी/5 मिनट मान आपूर्ति किए गए उत्पाद डेटा में निर्दिष्ट परीक्षण वोल्टेज और अवधि का प्रतिनिधित्व करता है। परिभाषित परीक्षण स्थिति के तहत इन्सुलेशन प्रणाली की जांच करने के लिए प्रतिरोध-वोल्टेज परीक्षण का उपयोग किया जाता है। परियोजना अनुमोदन के लिए केबल प्रस्तुत करते समय उत्पाद दस्तावेज़ीकरण और लागू विनिर्माण मानक की समीक्षा की जानी चाहिए।

स्थापना और केबल चयन

केबल का चयन विद्युत भार से शुरू होना चाहिए और फिर वास्तविक स्थापना वातावरण के अनुसार जांचा जाना चाहिए। आपातकालीन और आग से संबंधित सर्किट के लिए, केबल का ऑर्डर देने से पहले आवश्यक अग्नि-प्रतिरोध अवधि और लागू निर्माण आवश्यकताओं की भी पहचान की जानी चाहिए।

कंडक्टर आकार का चयन करना

नाममात्र क्रॉस-सेक्शन का चयन ऑपरेटिंग करंट, वोल्टेज ड्रॉप और इंस्टॉलेशन स्थितियों के अनुसार किया जाना चाहिए। लंबी दूरी के सर्किट के लिए, वोल्टेज ड्रॉप एक महत्वपूर्ण आकार कारक बन सकता है, भले ही कंडक्टर की वर्तमान-वहन क्षमता पर्याप्त हो। इसलिए अंतिम चयन केवल एम्पैसिटी के बजाय संपूर्ण सर्किट डिज़ाइन पर आधारित होना चाहिए।

वायु स्थापना

जब केबल ट्रे या अन्य खुले मार्गों में स्थापित किया जाता है, तो गर्मी अपव्यय, केबल रिक्ति, परिवेश का तापमान और लोड किए गए केबलों की संख्या स्वीकार्य वर्तमान को प्रभावित कर सकती है। तालिका में वायु एम्पेसिटी मान उत्पाद संदर्भ डेटा प्रदान करते हैं और इन्हें प्रासंगिक स्थापना मानक के साथ लागू किया जाना चाहिए।

प्रत्यक्ष दफन और केबल खाइयाँ

सीधे दफनाने या भूमिगत केबल-ट्रेंच स्थापना के लिए, मिट्टी की तापीय स्थिति, दफन गहराई, केबल रिक्ति, जल निकासी और यांत्रिक सुरक्षा पर विचार किया जाना चाहिए। तालिका में प्रत्यक्ष-दफन एम्पेसिटी मान इंस्टॉलेशन-विशिष्ट संदर्भ मान हैं और इसे प्रोजेक्ट-विशिष्ट केबल गणना के विकल्प के रूप में नहीं माना जाना चाहिए।

एल्यूमिनियम कंडक्टर समाप्ति

एल्यूमीनियम कंडक्टरों को एल्यूमीनियम कंडक्टरों और निर्दिष्ट विद्युत भार के लिए उपयुक्त टर्मिनलों, लग्स या कनेक्टर का उपयोग करके जोड़ा जाना चाहिए। जोड़ पर कंडक्टर की सही तैयारी और संपीड़न महत्वपूर्ण है क्योंकि अनुचित तरीके से तैयार की गई समाप्ति अतिरिक्त संपर्क प्रतिरोध और स्थानीय हीटिंग पैदा कर सकती है।

विशिष्ट अनुप्रयोग क्षेत्र

एल्यूमिनियम पीवीसी फायर रेसिस्टेंट पावर केबल को कम वोल्टेज वितरण सर्किट के लिए निर्दिष्ट किया जा सकता है जहां परिभाषित आग की स्थिति के दौरान निरंतर विद्युत सेवा परियोजना की आवश्यकता का हिस्सा है। विशिष्ट अनुप्रयोगों में चयनित आपातकालीन बिजली सर्किट, आग से संबंधित विद्युत भार, सार्वजनिक भवन, औद्योगिक सुविधाएं और भूमिगत वितरण मार्ग शामिल हैं।

आपातकालीन विद्युत वितरण

केबल का उपयोग निर्दिष्ट आपातकालीन बिजली सर्किट के लिए किया जा सकता है जहां आग लगने के दौरान केबल प्रणाली को एक निर्दिष्ट अवधि के लिए सर्किट संचालन बनाए रखने की आवश्यकता होती है। आवश्यक अग्नि-प्रतिरोध स्तर की पुष्टि परियोजना डिजाइन और लागू स्थानीय नियमों से की जानी चाहिए।

सार्वजनिक और वाणिज्यिक भवन

अनुप्रयोगों में अस्पतालों, स्कूलों, वाणिज्यिक भवनों और अन्य सुविधाओं में चयनित बिजली सर्किट शामिल हो सकते हैं जहां आपातकालीन विद्युत प्रणालियाँ स्थापित हैं। किसी विशेष केबल निर्माण की आवश्यकता है या नहीं, यह भवन के डिज़ाइन, अग्नि रणनीति और लागू विद्युत और अग्नि कोड पर निर्भर करता है।

औद्योगिक सुविधाएं

कारखानों और औद्योगिक सुविधाओं में, केबल को आपातकालीन वितरण, आग से संबंधित उपकरण और अन्य कम वोल्टेज सर्किट के लिए माना जा सकता है जहां एक एल्यूमीनियम कंडक्टर और परिभाषित अग्नि-प्रदर्शन आवश्यकता निर्दिष्ट होती है। केबल का आकार विद्युत भार और स्थापना मार्ग से मेल खाना चाहिए।

भूमिगत वितरण मार्ग

भूमिगत वितरण मार्गों और केबल खाइयों के लिए उपलब्ध बड़े कंडक्टर आकारों पर विचार किया जा सकता है जहां इंस्टॉलेशन डिज़ाइन इस केबल निर्माण की अनुमति देता है। स्थापना से पहले दफनाने की स्थिति, यांत्रिक सुरक्षा और थर्मल अपव्यय की जांच की जानी चाहिए।

विनिर्माण और गुणवत्ता दस्तावेज़ीकरण

इन-हाउस उत्पादन और परीक्षण

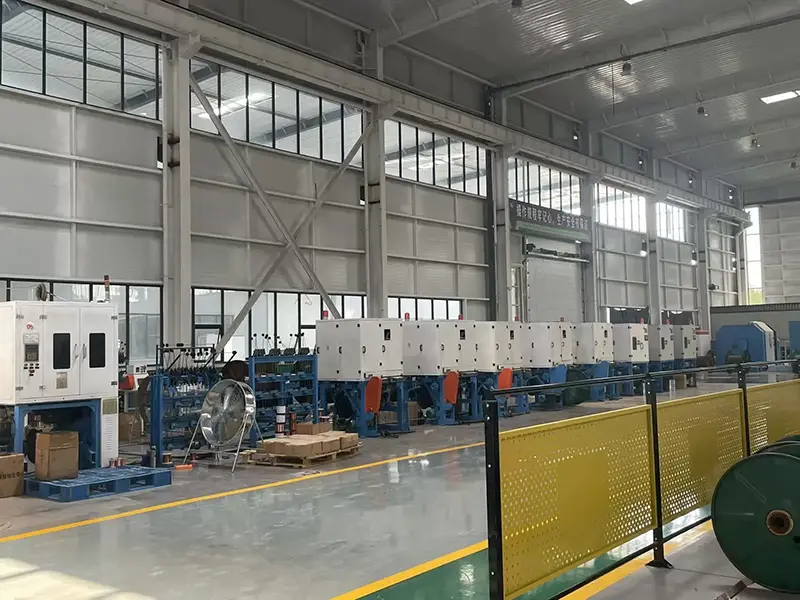

कियानचेंग केबल अपनी स्वयं की केबल उत्पादन कार्यशालाएं और परीक्षण सुविधाएं संचालित करती है। विनिर्माण प्रक्रिया में कंडक्टर प्रसंस्करण, इन्सुलेशन एक्सट्रूज़न, आग प्रतिरोधी परत का अनुप्रयोग और बाहरी म्यान एक्सट्रूज़न शामिल है। प्रासंगिक उत्पादन और निरीक्षण रिकॉर्ड तैयार-केबल आयामों और विद्युत विशेषताओं को नियंत्रित करने के लिए एक आधार प्रदान करते हैं।

गुणवत्ता प्रबंधन प्रमाणपत्र

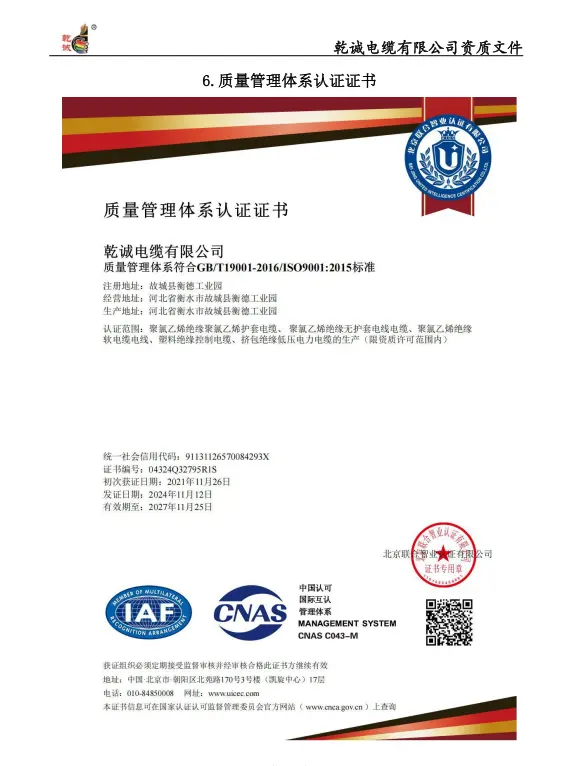

कियानचेंग केबल के पास ISO9001 गुणवत्ता प्रबंधन, ISO14001 पर्यावरण प्रबंधन और ISO45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रमाणपत्रों के साथ एक राष्ट्रीय औद्योगिक केबल उत्पादन लाइसेंस है। ये दस्तावेज़ कंपनी के उत्पादन और प्रबंधन प्रणालियों के बारे में जानकारी प्रदान करते हैं और आपूर्तिकर्ता योग्यता के दौरान इनकी समीक्षा की जा सकती है।

ऑर्डर देने से पहले तकनीकी सत्यापन

परियोजना खरीद के लिए, केबल को केवल उत्पाद के नाम से चुनने के बजाय वास्तविक विद्युत और अग्नि-सुरक्षा विनिर्देश के अनुसार जांचा जाना चाहिए। कोटेशन या तकनीकी प्रस्तुतिकरण का अनुरोध करते समय निम्नलिखित जानकारी उपयोगी होती है: आवश्यक कंडक्टर क्रॉस-सेक्शन, ऑपरेटिंग वोल्टेज, लोड करंट, केबल लंबाई, स्थापना विधि, परिवेश या मिट्टी की स्थिति, केबल समूहन, स्वीकार्य वोल्टेज ड्रॉप और आवश्यक अग्नि-परीक्षण स्थिति।

जहां एक निर्माण परियोजना के लिए केबल जमा किया जा रहा है, खरीदार समीक्षा के लिए लागू तकनीकी डेटा, परीक्षण दस्तावेज और योग्यता प्रमाणपत्र का भी अनुरोध कर सकता है। यह उत्पादन और स्थापना से पहले चयनित निर्माण और परीक्षण आवश्यकताओं की जांच करने की अनुमति देता है।

अक्सर पूछे जाने वाले प्रश्न

अग्नि-प्रतिरोधी और ज्वाला-मंदक केबल के बीच क्या अंतर है?

अग्नि प्रतिरोध परिभाषित अग्नि-परीक्षण स्थितियों के तहत एक निर्दिष्ट अवधि तक संचालन जारी रखने के लिए केबल सर्किट की क्षमता से संबंधित है। ज्वाला मंदता मुख्य रूप से केबल के साथ लौ के प्रसार को सीमित करने से संबंधित है। एक केबल में समान अग्नि-प्रतिरोध प्रदर्शन के लिए वर्गीकृत किए बिना ज्वाला-मंदक गुण हो सकते हैं।

इस केबल के लिए एल्यूमीनियम कंडक्टर का उपयोग क्यों किया जाता है?

एल्युमीनियम कम वोल्टेज बिजली वितरण के लिए कम घनत्व वाला कंडक्टर विकल्प प्रदान करता है। यह प्रासंगिक हो सकता है जहां केबल वजन और हैंडलिंग पर विचार किया जाता है। चूँकि एल्युमीनियम में तांबे से भिन्न विद्युत और कनेक्शन विशेषताएँ होती हैं, कंडक्टर आकार और समाप्ति घटकों को तदनुसार चुना जाना चाहिए।

90 मिनट की अग्नि-प्रतिरोध विशिष्टता का क्या मतलब है?

आपूर्ति की गई उत्पाद जानकारी 750°C परीक्षण स्थिति के तहत 90 मिनट निर्दिष्ट करती है। यह निर्दिष्ट केबल निर्माण के लिए परिभाषित परीक्षण स्थिति को संदर्भित करता है। इसे प्रत्येक वास्तविक आग में समान सर्किट प्रदर्शन की गारंटी के रूप में नहीं समझा जाना चाहिए क्योंकि वास्तविक परिणाम स्थापना, अग्नि जोखिम और लागू परीक्षण विधि पर निर्भर करते हैं।

केबल का आकार कैसे चुना जाना चाहिए?

चयन में लोड करंट, वोल्टेज ड्रॉप, केबल की लंबाई, स्थापना विधि, परिवेश की स्थिति, केबल समूहन और आवश्यक अग्नि-प्रदर्शन स्तर पर विचार करना चाहिए। तालिका में सूचीबद्ध एम्पैसिटी मान हवा और सीधे दबी हुई मिट्टी में स्थापना के लिए संदर्भ डेटा प्रदान करते हैं।

क्या केबल का उपयोग सीधे दफनाने के लिए किया जा सकता है?

उत्पाद डेटा में सीधे दबी हुई मिट्टी के लिए एम्पैसिटी मान शामिल हैं। केबल निर्माण, दफन की स्थिति, यांत्रिक सुरक्षा, मिट्टी की थर्मल विशेषताओं और लागू स्थापना आवश्यकताओं के अनुसार वास्तविक उपयुक्तता की पुष्टि की जानी चाहिए।

एल्युमीनियम कंडक्टर को जोड़ते समय क्या विचार करना चाहिए?

टर्मिनल या कनेक्टर एल्यूमीनियम कंडक्टर और निर्दिष्ट लोड के लिए उपयुक्त होना चाहिए। विश्वसनीय विद्युत कनेक्शन बनाए रखने और अत्यधिक संपर्क प्रतिरोध या स्थानीय हीटिंग से बचने के लिए उचित कंडक्टर तैयारी और संपीड़न महत्वपूर्ण है।

परियोजना मूल्यांकन के लिए कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

परियोजना आवश्यकताओं के आधार पर, आपूर्तिकर्ता और उत्पाद मूल्यांकन के लिए तकनीकी डेटा, उत्पाद परीक्षण दस्तावेज़ और कंपनी योग्यता प्रमाणपत्र प्रदान किए जा सकते हैं। आग से संबंधित अनुप्रयोगों के लिए, अनुमोदन से पहले परियोजना विनिर्देश के साथ प्रासंगिक अग्नि-परीक्षण दस्तावेज़ की समीक्षा की जानी चाहिए।
